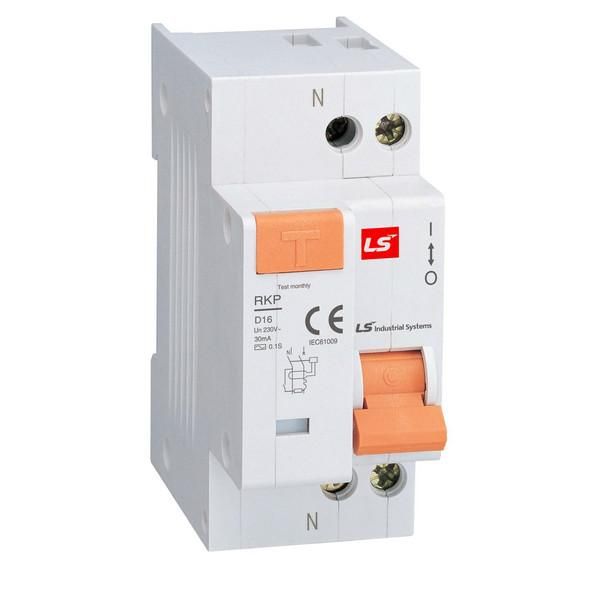

Выключатель автоматический дифференциального тока RKP 1P+N C16A 30mA LSIS 062203768B

Автоматический выключатель дифференциального тока RKP, ГСИ (артикул 062203768b) от LS Electric предназначен для защиты человека от поражения электрическим током и предотвращения пожаров из-за утечек тока. Устройство сочетает функции автоматического выключателя и устройства защитного отключения (УЗО) в одном корпусе, что делает его компактным решением для установки на DIN-рейку.

Назначение и область применения

Этот выключатель защищает людей от поражения током при косвенном контакте с металлическими частями оборудования, которые случайно оказались под напряжением - например, при пробое изоляции в стиральной машине, бойлере или станке. Он также снижает риск возгорания, вызванного длительной утечкой тока даже тогда, когда обычные автоматы не срабатывают. Подходит для использования в жилых домах, офисах, производственных помещениях и других объектах с однофазной сетью 230 В.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 16 А (класс расцепления C - подходит для нагрузок с пусковыми токами, например, двигатели, насосы)
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Отключающая способность: 4,5 кА - способен выдерживать высокие токи КЗ в типичных бытовых и коммерческих сетях
• Тип утечки: переменный ток (AC) - реагирует только на синусоидальную утечку, не подходит для постоянного или импульсного тока
• Количество полюсов: 2 (1P+N - отключаются одновременно фаза и ноль)
• Максимальное сечение кабеля: 10 мм2 - позволяет подключить медные провода до этого размера
• Ширина: 35,6 мм - занимает два модуля на DIN-рейке
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри щита
• Рабочий температурный диапазон: от -5 C до +40 C - не рекомендуется для холодных помещений без отопления
• Частота: 50 Гц - совместим только с сетями стандарта Европы/РФ
• Коммутационная износостойкость: 20 000 циклов - долговечность при частых включениях/выключениях

Совместимость и монтаж

Выключатель RKP, ГСИ монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на верхней и нижней части корпуса - входные провода подключаются сверху, выходные - снизу. Обязательно соблюдать полярность: фаза (L) подключается к маркированному выводу, ноль (N) - к противоположному. Нельзя использовать этот аппарат в трехфазных системах или там, где требуется защита от постоянного тока утечки. Подключение выполняется только после отключения питания и проверки отсутствия напряжения.

Безопатность и стандарты

Устройство соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Сертифицирован для применения в России и странах ЕАЭС. Отключение происходит менее чем за 0,3 секунды при достижении порога в 30 мА, что соответствует нормам безопасности для защиты жизни человека.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Надёжное отключение при утечках благодаря точному дифференциальному трансформатору
• Класс расцепления C обеспечивает отказ от ложных срабатываний при запуске двигателей
• Простая визуальная индикация состояния (ручка вверх - включен, вниз - отключен)
• Высокая механическая прочность и долгий срок службы

Ограничения применения

• Не работает при наличии постоянного тока утечки - не подходит для систем с выпрямителями, ИБП, LED-драйверами с DC-компонентами
• Не предназначена для открытого монтажа - IP20 не защищает от влаги и пыли
• Не применяется в условиях ниже -5 C - возможны сбои в работе механизма
• Не используется в сетях выше 230 В или с частотой отличной от 50 Гц
• Не заменяет основную защиту от перегрузки и КЗ в сложных промышленных системах - дополняет её

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, гараже
• Подключение стиральных машин, водонагревателей, тепловых завес
• Щитовые группы в административных зданиях, торговых центрах
• Линии питания станков с асинхронными двигателями (например, деревообрабатывающие, шлифовальные)

Практические советы

• Выбирая аналогичные устройства, обращайте внимание на ширину - RKP, ГСИ занимает 2 модуля, поэтому планируйте место в щите заранее
• Проверьте соответствие сечения кабеля: максимальное 10 мм2 - более толстые провода не войдут в зажимы
• После установки обязательно нажмите кнопку «Тест» - она имитирует утечку и проверяет работоспособность аппарата
• Не используйте этот автомат вместо главного вводного автомата - он служит только для защиты конкретной линии
• При замене старого УЗО или автомата убедитесь, что новый имеет ту же классификацию (C16A, 30 мА, AC)
