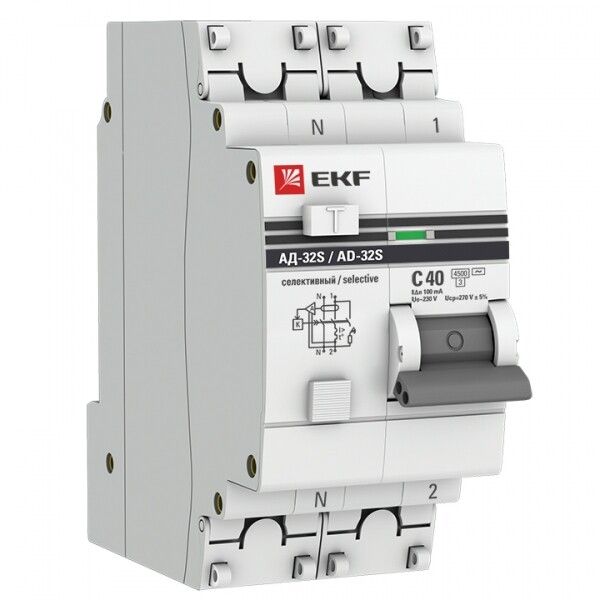

Выключатель автоматический дифференциального тока АД-32 (селективный) 1п+N 40A C 100мА тип AC PROxima | DA32-40-100S-pro EKF

Автоматический дифференциальный выключатель АД-32 EKF PROxima — это комбинированный аппарат, совмещающий защиту от перегрузок, коротких замыканий и утечек тока. Подходит для установки в бытовых и промышленных распределительных щитах, обеспечивает безопасность людей и оборудования в сетях 230 В переменного тока. Артикул da32-40-100s-pro соответствует модели селективного типа с номиналом 40 А и порогом утечки 100 мА.

Назначение и область применения

АД-32 EKF PROxima предназначен для защиты электрических цепей от:

• утечек тока на землю (например, при повреждении изоляции или контакте человека с токоведущими частями);
• перегрузок и коротких замыканий;
• возгораний, вызванных длительными малыми утечками.

Применяется в жилых домах, офисах, производственных помещениях, на объектах с высокой плотностью нагрузки — например, в кухнях, ванных комнатах, на станках, конвейерах, осветительных системах. Особенно эффективен там, где требуется селективность — то есть отключение только аварийного участка, а не всего щита.

Технические характеристики

• Номинальный ток: 40 А — позволяет подключать нагрузку до 9,2 кВт при 230 В.
• Дифференциальный ток: 100 мА — чувствителен к утечкам выше этого значения; подходит для групповой защиты нескольких потребителей.
• Полюса: 1P+N — отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Тип тока утечки: AC — реагирует только на переменный ток утечки (стандартно для бытовых сетей).
• Характеристика срабатывания: C — оптимальна для смешанных нагрузок: освещение, розетки, электроинструменты, двигатели с пусковыми токами.
• Отключающая способность: 4,5 кА — выдерживает ток КЗ до этой величины без выхода из строя.
• Напряжение: 230 В, изоляция — 500 В, импульсное напряжение — 6 кВ.
• Частота: 50 Гц — стандарт для российских сетей.
• Сечение провода: 0–25 мм² — подходит для медных и алюминиевых жил, включая многожильные.
• Степень защиты: IP20 — защищён от прикосновений пальцами, но не от воды и пыли; требует установки внутри закрытого щита.
• Температурный режим: от –40 °C до +50 °C — работает в холодных и жарких условиях, включая неотапливаемые помещения.
• Ширина: 2 модуля — занимает минимальное место на DIN-рейке.
• Глубина монтажа: 46 мм — важно при проектировании глубины щита.
• Класс токоограничения: 3 — быстрое гашение дуги при КЗ, снижает тепловую нагрузку на проводку.
• Категория перенапряжения: III — рассчитан на использование в распределительных щитах, где возможны скачки напряжения.
• Степень загрязнения: 3 — допускает наличие проводящей пыли и временной конденсации в щите.
• Гарантия: 84 месяца — один из самых длинных сроков в классе.

Совместимость и монтаж

АД-32 EKF PROxima монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть устройство на рейке — двухпозиционный зажим обеспечивает прочное крепление даже при вибрациях. Клеммы имеют скруглённую форму с насечками, что предотвращает проскальзывание проводов при затяжке. Сечение проводов — до 25 мм², что покрывает большинство бытовых и промышленных задач. Нейтральный проводник обязательно подключается через специальный контакт — игнорирование этого требования приведёт к отказу защиты.

Не рекомендуется использовать в открытых щитах или местах с постоянным воздействием влаги — степень защиты IP20 не предусматривает внешнюю защиту.

Безопасность и стандарты

АД-32 EKF PROxima соответствует ГОСТ Р 51327-1-2010 (эквивалент МЭК 60898-2-2006) — основному нормативу для дифференциальных автоматов в России. Применяет современную электронную плату с защитой от импульсных помех, что снижает вероятность ложных срабатываний при работе рядом с частотными преобразователями, светодиодными драйверами и другими источниками ЭМИ. Корпус изготовлен из самозатухающего материала, не поддерживающего горение — повышает пожаробезопасность.

Преимущества

• Селективность: возможность координирования с другими УЗО/АВ в цепи — минимизирует массовые отключения.
• Индикатор состояния: визуальное окно показывает, было ли срабатывание от утечки (не от перегрузки) — ускоряет диагностику.
• Кнопка возврата: после срабатывания по утечке необходимо нажать её, чтобы перевести механизм в рабочее положение — предотвращает случайное включение без проверки цепи.
• Пломбировка клемм: доступ к клеммам можно заблокировать — удобно для контролируемых объектов и энергоаудита.
• Охлаждающие углубления: увеличивают теплоотвод — продлевают срок службы при длительной нагрузке близко к максимуму.
• Монолитная панель: исключает попадание пыли внутрь механизма — повышает надёжность в запылённых помещениях.

Ограничения применения

• Не применяется в цепях с постоянным током — только для переменного тока 50 Гц.
• Не подходит для защиты цепей с высоким уровнем импульсных помех (например, частотники, сварочные аппараты) без дополнительных фильтров — хотя плата имеет защиту, экстремальные условия могут вызвать ложные срабатывания.
• IP20 требует обязательной установки в закрытый щит — нельзя использовать на открытом воздухе или во влажных зонах без дополнительной защиты.
• Порог утечки 100 мА не подходит для защиты одного человека — для таких целей нужны 30 мА. Это устройство предназначено для групповой защиты нескольких контуров.
• Не используется в сетях с напряжением выше 230 В — несмотря на изоляцию 500 В, номинальное напряжение ограничено 230 В.

Примеры использования

• Защита группы розеток на кухне (плитка, микроволновка, кофе-машина).
• Щитовая защита этажа в многоэтажном доме — вместо трёх отдельных УЗО+АВ.
• Оборудование на производстве: станки с электродвигателями, системы управления, световые щиты.
• Подъездные щиты в ЖК — селективность позволяет не отключать весь подъезд при одной утечке.
• Складские помещения с металлическими конструкциями — где возможны утечки через корпус техники.

Практические советы

• При монтаже всегда проверяйте правильность подключения фазы и нуля — неверное подсоединение нулевого провода делает защиту бесполезной.
• Проверяйте работу кнопки тестирования ежемесячно — она имитирует утечку и подтверждает работоспособность.
• Если устройство часто срабатывает — ищите причину в изношенной изоляции, старой проводке или неисправной технике, а не меняйте автомат на более чувствительный.
• При использовании в холодных помещениях (например, на даче зимой) убедитесь, что температура не ниже –40 °C — при более низких значениях возможно изменение характеристик срабатывания.
• При замене старого автомата — учтите глубину монтажа (46 мм): новый аппарат не должен задевать другие элементы в щите.
• Для сложных систем используйте селективность: АД-32 с 100 мА на входе, а на ответвлениях — 30 мА, тогда при утечке в ванной не отключится вся квартира.
