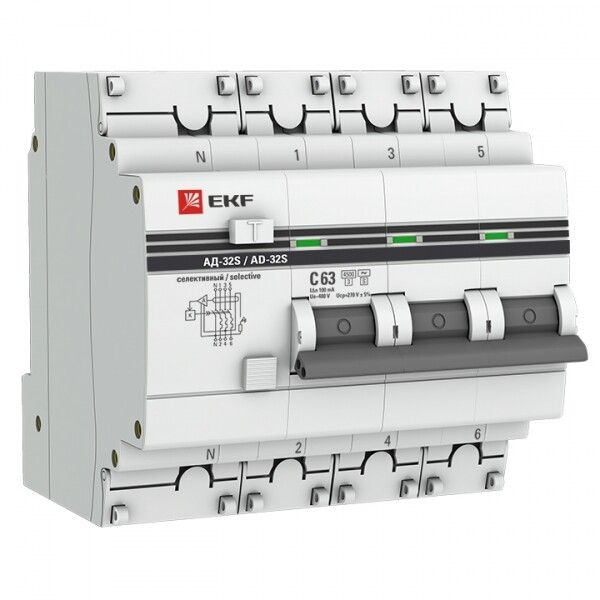

Выключатель автоматический дифференциального тока АД-32 (селективный) 3п+N 63A C 100мА тип AC PROxima | DA32-63-100S-4P-pro EKF

Автоматический выключатель дифференциального тока (селективный) 3P+N 63А 100мА тип AC 4,5кА от EKF PROxima сочетает защиту от утечек тока и перегрузок в одном корпусе. Подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов.

Назначение и область применения

Этот дифференциальный автомат предназначен для защиты людей от поражения электрическим током и предотвращения возгораний, вызванных утечками тока или перегрузками. Он отключает цепь при обнаружении тока утечки более 100 мА, а также при превышении номинального тока 63 А или коротком замыкании. Применяется в сетях переменного тока 400 В, частотой 50 Гц. Подходит для бытовых и промышленных систем: силовые цепи оборудования, освещение, группы розеток, насосы, вентиляция, конвейеры.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений
• Дифференциальный ток утечки: 100 мА - чувствительность к утечкам; сработает при превышении этого значения
• Тип срабатывания по утечке: AC - реагирует только на переменный ток утечки (например, от изоляционных повреждений)
• Номинальное напряжение: 400 В - рабочее напряжение трёхфазной сети 380/220 В
• Количество полюсов: 3P+N - три фазы + нейтраль, все полюса коммутируются одновременно
• Отключающая способность: 4,5 кА - способность безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, светильники, компрессоры)
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловую нагрузку на провода
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при работе в условиях повышенного напряжения
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов >12 мм, не предназначена для влаги
• Ширина по модулям: 4,5 - занимает 4,5 стандартных модулей на DIN-рейке (≈81 мм)
• Глубина монтажа: 40 мм - минимальная глубина щита, необходимая для установки
• Рабочая температура: от –40C до +50C - допустимый диапазон для холодных и жарких помещений
• Сечение проводов: 0–25 мм2 - можно подключать медные провода от малых сечений до 25 мм2
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень загрязнения: 3 - рассчитан на работу в помещениях с пылью, маслом, влажностью (типичные условия цехов)
• Категория перенапряжения: III - используется в распределительных устройствах, где возможны значительные переходные процессы
• Серия: АД-32 - часть линейки дифавтоматов EKF PROxima
• Исполнение: стационарное - предназначен для закрепления в щите, не для мобильного использования
• Климатическое исполнение: УХЛ4 - работает в умеренном и холодном климате, в закрытых помещениях

Совместимость и монтаж

Автоматический выключатель дифференциального тока (селективный) 3P+N 63А 100мА тип AC 4,5кА монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется минимум 4,5 модуля свободного места. Нейтральный проводник коммутируется - он отключается вместе с фазами, что соответствует требованиям безопасности. Подключение проводов осуществляется в верхние и нижние клеммы, сечением до 25 мм2. Максимальный крутящий момент затяжки - не указан, рекомендуется использовать отвертку с регулировкой момента. Установка возможна в любом положении, но лучше горизонтально - для лучшего теплоотвода. Обязательно соблюдайте полярность: L1,L2,L3,N - вход снизу, выход сверху (по схеме производителя).

Безопатность и стандарты

Дифавтомат соответствует ГОСТ Р 51327-1-2010 (эквивалент МЭК 60898-2-2006), что обеспечивает соответствие европейским нормам безопасности. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Селективность позволяет координировать срабатывание с другими устройствами - при аварии в одной группе другие автоматы остаются включёнными, что исключает массовое отключение всей системы. Это особенно важно в промышленных и многоквартирных объектах.

Преимущества

• Селективность - отключает только аварийную ветвь, сохраняет питание остальных потребителей
• Объединение двух функций (защита от утечек и перегрузок) экономит место в щите
• Высокая отключающая способность (4,5 кА) - подходит для мест с высокими токами КЗ
• Класс токоограничения 3 - снижает риск повреждения кабелей и оборудования при КЗ
• Коммутируемый нейтраль - повышает безопасность при обслуживании и ремонте
• Долгий срок службы - гарантия 84 месяца (7 лет)

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, от ИБП, светодиодных драйверов, компьютеров) - требуют тип A
• IP20 не защищает от воды и пыли - нельзя устанавливать во влажных, открытых или пыльных местах без дополнительной защиты
• Не применяется в качестве основного рубильника - не предназначен для частых ручных операций
• Только для переменного тока (AC) - не работает с источниками постоянного тока
• Не рекомендован для цепей с высокими гармониками (частотные преобразователи, мощные LED-системы) - возможны ложные срабатывания

Примеры использования

• Защита группы розеток в гараже с электролобзиком, болгаркой и зарядкой инструментов
• Щитовая группа на этаже многоэтажного дома - отдельный дифавтомат на каждую квартиру
• Цепь питания насосной станции в котельной - предотвращает утечки через износ изоляции
• Конвейерная линия на заводе - селективность позволяет не останавливать весь цех при пробое одного двигателя
• Освещение и розетки в административном здании - единая точка контроля утечек

Практические советы

• Выбирая между АД-32 типа AC и A - используйте тип A, если есть оборудование с выпрямителем (PC, LED, ИБП); тип AC достаточно для обычных розеток и двигателей
• Проверьте посадочные размеры: ширина 4,5 модуля - убедитесь, что в вашем щите хватает места
• Подключайте провода плотно - слабый контакт вызывает нагрев и ложные срабатывания
• После монтажа обязательно протестируйте кнопкой “T” - она имитирует утечку и проверяет работоспособность
• Не устанавливайте рядом с источниками тепла (трансформаторы, нагреватели) - температурный режим выше +50C может снизить срок службы
• Для больших объектов используйте селективный вариант (как этот) - он предотвращает «цепную реакцию» отключений
• При замене старого автомата - сравните класс токоограничения: новый (класс 3) безопаснее старых моделей (класс 1–2)
