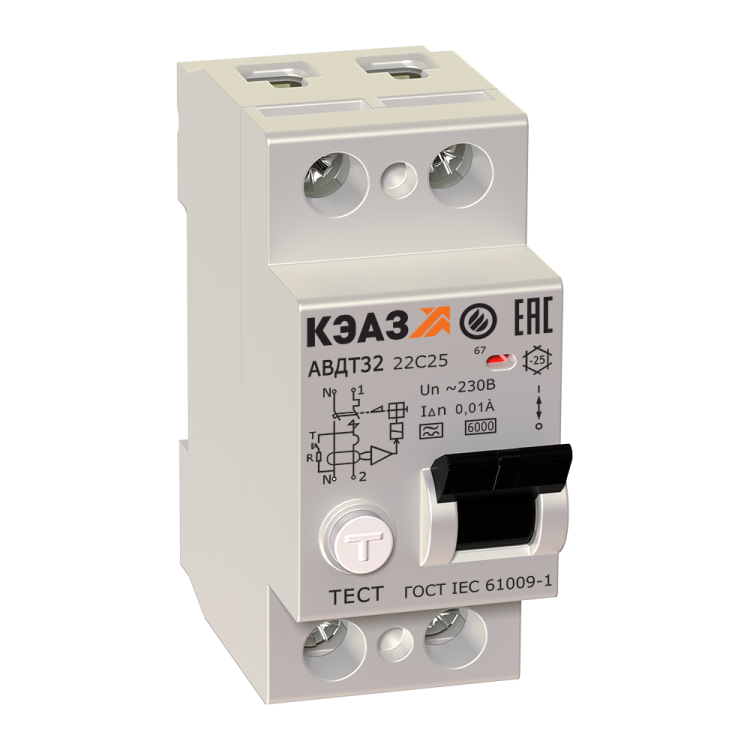

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 32А 30мА А АВДТ32-22C32-A-УХЛ4-КЭАЗ - 228068

Автоматический выключатель дифференциального тока АВДТ32-22C32 A УХЛ4 от КЭАЗ предназначен для защиты людей от поражения электрическим током и предотвращения возгораний при утечках тока. Этот дифавтомат сочетает функции обычного автомата и устройства защитного отключения (УЗО), что делает его компактным решением для бытовых и промышленных сетей 230 В. Модель относится к бюджетной серии и соответствует требованиям ГОСТ Р 51327.1-2010.

Назначение и область применения

АВДТ32-22C32 A УХЛ4 защищает электрические цепи от опасных утечек тока до 30 мА, которые могут возникнуть при повреждении изоляции, контакте человека с токоведущими частями или неисправностях оборудования. Подходит для установки в жилых домах, офисах, на производстве - особенно там, где используются электронные приборы с выпрямителем (например, компьютеры, светодиодные светильники, ИБП, частотные преобразователи). Применяется в однофазных сетях с нейтральным проводником.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до этого значения без срабатывания
• Номинальный дифференциальный ток: 30 мА - чувствительность к утечкам, безопасная для человека
• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (подходит для современной техники)
• Характеристика срабатывания: C - срабатывает при кратковременных перегрузках до 5–10× I_n, идеально для освещения и малой техники
• Номинальное напряжение: 230 В переменного тока, 50 Гц
• Номинальная отключающая способность: 6 кА - способен отключить цепь при коротком замыкании с током до 6000 А
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальное импульсное напряжение: 4 кВ - устойчив к скачкам напряжения
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от воды и пыли; требует установки внутри щита
• Климатическое исполнение: УХЛ4 - работает при температурах от –25C до +55C, подходит для неотапливаемых помещений
• Ширина по модулям: 2M - занимает два места на DIN-рейке
• Глубина монтажа: 5,5 мм - минимальная глубина, необходимая для правильной установки
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные линии
• Наличие нейтрального проводника: да - обязательное условие работы
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузок)
• Характеристика отключения: без задержки - срабатывает сразу при достижении порога утечки

Совместимость и монтаж

АВДТ32-22C32 A УХЛ4 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте кабели сечением до 25 мм2. Обязательно подключите фазу и ноль - без нулевого провода устройство не будет работать. Установка возможна в любом направлении, но рекомендуется вертикальное положение. Не допускается установка вне электрического щита из-за низкой степени защиты IP20. Совместим со всеми стандартными щитами, соответствующими ГОСТ Р 50030.2.

Безопасность и стандарты

АВДТ32-22C32 A УХЛ4 сертифицирован по ГОСТ Р 51327.1-2010 и техническим условиям ТУ3422-075-05758109-2013. Соответствует международному стандарту IEC 61009-1. Класс токоограничения 3 гарантирует высокую степень безопасности при коротких замыканиях. Устройство не содержит асбеста и других запрещённых веществ.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Защита типа A - эффективна против утечек от современной электроники
• Высокая отключающая способность (6 кА) - надёжна даже при аварийных режимах
• Климатическое исполнение УХЛ4 - работает в холодных условиях
• Поддержка кабелей до 25 мм2 - удобно для силовых линий
• Произведено КЭАЗ - проверенный российский производитель с долгим сроком службы

Ограничения применения

• Не применяется в трёхфазных системах - только для однофазных цепей
• IP20 не допускает установку во влажных помещениях без корпуса
• Не подходит для цепей с постоянным током утечки выше 6 мА (не для зарядных станций EV)
• Не имеет возможности подключения внешних сигнализаторов или дополнительных контактов - только базовая модель
• Не рассчитан на частые коммутации - не используется как рубильник

Примеры использования

• Щиток квартиры - защита розеточных групп в ванной, кухне, детской комнате
• Офисный серверный шкаф - защита компьютеров, принтеров, ИБП
• Цеховое оборудование - станки с ЧПУ, сварочные аппараты, насосы
• Складские помещения - освещение и розетки в неотапливаемых зонах
• Дачные дома - защита сети при использовании бойлеров, микроволновок, видеонаблюдения

Практические советы

• Перед установкой проверьте целостность изоляции кабелей - АВДТ32-22C32 A УХЛ4 сработает при любой утечке, даже небольшой
• При монтаже соблюдайте полярность: L и N должны быть подключены точно по меткам на корпусе
• Проверяйте работу кнопкой “Т” ежемесячно - это тестирование симулирует утечку
• Если устройство часто срабатывает - ищите причину: пробой в технике, старая проводка, плохой контакт нуля
• Для больших объектов используйте несколько АВДТ32-22C32 A УХЛ4 вместо одного большого - так проще найти источник утечки
• Не заменяйте этот дифавтомат обычным автоматом + УЗО - он уже оптимизирован по времени срабатывания и координации
