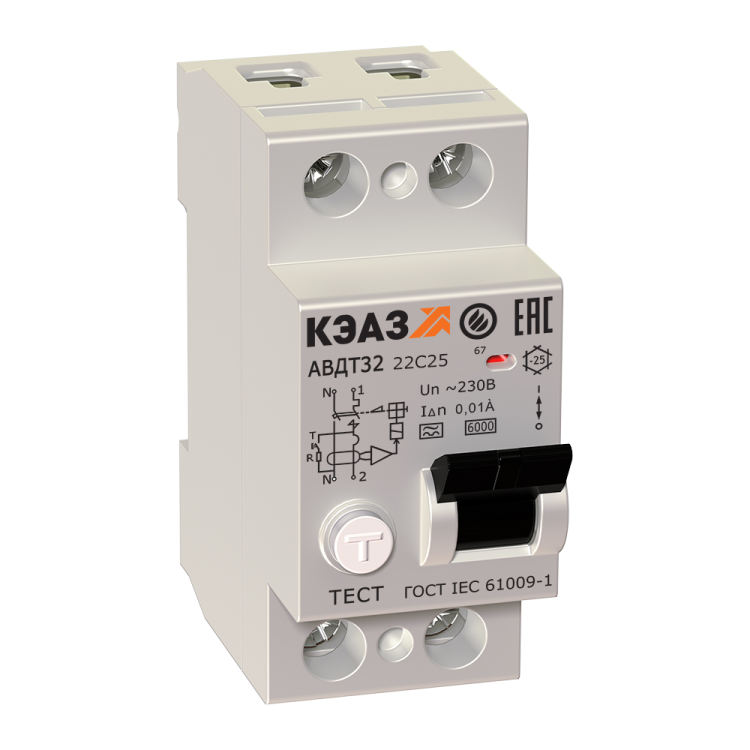

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 40А 30мА А АВДТ32-22C40-A-УХЛ4-КЭАЗ - 228069

Автоматический выключатель дифференциального тока АВДТ32-22C40-A-УХЛ4 от КЭАЗ сочетает функции защиты от перегрузок, коротких замыканий и утечек тока. Этот дифавтомат предназначен для установки в щитках жилых и промышленных объектов, обеспечивая безопасность людей и оборудования при работе в сетях 230 В. Артикул 228069 соответствует бюджетной серии КЭАЗ, оптимизированной для массового применения.

Назначение и область применения

АВДТ32-22C40-A-УХЛ4 защищает электрические цепи от:

• перегрузок и коротких замыканий - через тепловой и электромагнитный расцепители;
• утечек тока до 30 мА - благодаря дифференциальному току типа A, который реагирует на переменный и пульсирующий постоянный ток утечки (например, от современных приборов с импульсными источниками питания).

Подходит для защиты групповых линий в квартирах, офисах, мастерских, на производстве - особенно там, где используются компьютеры, светодиодные светильники, частотные преобразователи, бытовые электроприборы с электроникой. Устанавливается в качестве основного или группового устройства в распределительных щитах.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до 9,2 кВт при 230 В.
• Дифференциальный ток: 30 мА - чувствителен к малым утечкам, достаточен для защиты человека от поражения током.
• Тип дифференциала: A - реагирует на переменный ток утечки и пульсирующий постоянный (актуально для устройств с выпрямителями).
• Характеристика срабатывания: C - срабатывает при кратковременных пусковых токах (до 5–10× I_n), подходит для двигателей, насосов, компрессоров.
• Номинальная отключающая способность: 6 кА - способен отключить цепь при аварийном токе до 6000 А.
• Количество полюсов: 2 - защищает фазу и ноль одновременно; ноль коммутируется, что повышает надежность отключения.
• Напряжение: 230 В переменного тока, 50 Гц.
• Класс токоограничения: 3 - минимальное время отключения при КЗ, снижает риск повреждения проводки.
• Степень защиты: IP20 - защищен от прикосновений пальцев и твердых предметов, но не от воды и пыли - требует установки внутри закрытого щита.
• Климатическое исполнение: УХЛ4 - работает при температуре от –25C до +55C, подходит для неотапливаемых помещений, чердачных щитов, производственных зон.
• Ширина: 2 модуля (36 мм) - занимает минимум места на DIN-рейке.
• Максимальное сечение кабеля: 25 мм2 - совместим с медными проводами до этого сечения.
• Глубина монтажа: 5,5 мм - минимальная глубина для плотной сборки в щите.

Совместимость и монтаж

АВДТ32-22C40-A-УХЛ4 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте клеммы с зажимами под провода сечением 0,5–25 мм2. Обязательно соблюдайте полярность: вход - сверху, выход - снизу. Коммутируемый ноль позволяет полностью отключать цепь при срабатывании - это важно для безопасности при обслуживании. Подключение дополнительных устройств (например, сигнализаторов или расцепителей) возможно, но требует согласования с технической документацией завода-изготовителя.

Безопасность и стандарты

АВДТ32-22C40-A-УХЛ4 соответствует требованиям ГОСТ Р 51327.1-2010 и ТУ3422-075-05758109-2013. Соответствие нормам гарантирует сертифицированную защиту от поражения электрическим током. Класс токоограничения 3 и номинальная отключающая способность 6 кА обеспечивают соответствие современным требованиям к надежности в условиях высоких токов КЗ.

Преимущества

• Объединяет две функции (защита от КЗ/перегрузки + дифференциальная защита) в одном корпусе - экономит место в щите.
• Тип A - лучший выбор для современной техники с электроникой, в отличие от более старых типов AC.
• Коммутируемый ноль - исключает опасность сохранения потенциала на нулевом проводе после отключения.
• Устойчив к низким температурам - можно использовать в холодных помещениях без дополнительного обогрева.
• Минимальная глубина монтажа - удобен для компактных щитов и модернизации существующих систем.

Ограничения применения

• Не предназначена для работы в условиях повышенной запыленности, сырости или прямого попадания воды - степень защиты IP20 требует установки только во внутренних щитах.
• Не подходит для цепей с постоянным током - только переменный (AC).
• Не рекомендуется для защиты отдельных мощных потребителей (более 9 кВт) без учета допустимой длительной нагрузки кабеля.
• Не имеет встроенного индикатора срабатывания - необходимо проверять положение рычага вручную.

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при пробое бойлера или микроволновки.
• Щит на этаже многоквартирного дома - вместо двух отдельных устройств (автомат + УЗО) используется один АВДТ32-22C40-A-УХЛ4.
• Цеховая линия с частотным преобразователем - тип A реагирует на пульсирующие утечки от инвертора.
• Щит в неотапливаемом гараже - исполнение УХЛ4 позволяет работать при зимней температуре до –25C.

Практические советы

• Выбирая АВДТ32-22C40-A-УХЛ4, убедитесь, что сечение кабеля в защищаемой линии не превышает 25 мм2 - иначе возможен нагрев контактов.
• Проверьте посадочные размеры перед монтажом: ширина 2 модуля, глубина 5,5 мм - идеально подходит для стандартных щитов КЭАЗ и других производителей.
• После установки обязательно протестируйте кнопку “Т” - она имитирует утечку тока и проверяет работоспособность дифференциального механизма.
• Не устанавливайте этот дифавтомат в открытых местах, даже если он кажется герметичным - IP20 не защищает от влаги.
• Для сложных систем с несколькими уровнями защиты - используйте АВДТ32-22C40-A-УХЛ4 как групповое устройство, а не как вводное - чтобы избежать ложных срабатываний.
