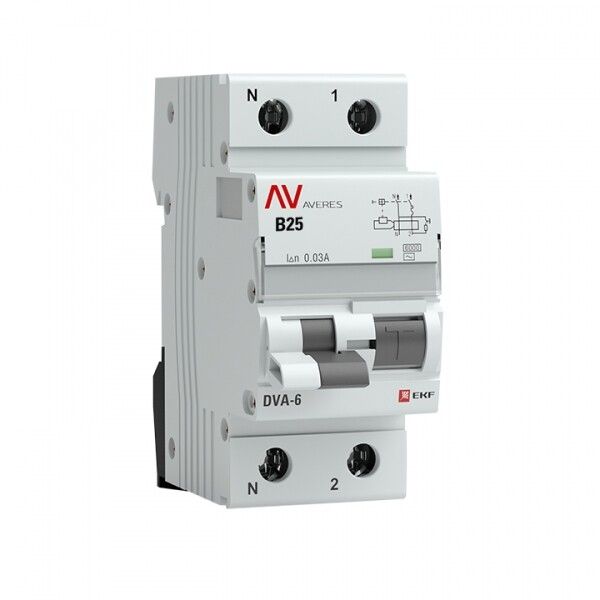

Автоматический выключатель дифференциального тока DVA-6 1P+N 25А (B) 30мА (AC) 6кА AVERES - rcbo6-1pn-25B-30-ac-av EKF

Автоматический выключатель дифференциального тока DVA-6 от EKF — устройство для защиты людей от поражения электрическим током, а также оборудования от перегрузок и коротких замыканий. Подходит для установки в бытовых распределительных щитах, работает в сетях 230 В, 50 Гц. Артикул rcbo6-1pn-25b-30-ac-av.

Назначение и область применения

Автоматический выключатель дифференциального тока DVA-6 защищает от токов утечки (до 30 мА), перегрузок и коротких замыканий. Предназначен для использования в бытовых электросетях — жилые дома, квартиры, офисы, подъезды. Устанавливается в распределительных щитах вместо обычного автомата, совмещая функции УЗО и автоматического выключателя.

Технические характеристики

• Номинальный ток: 25 А — выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток: 30 мА — чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для человека
• Тип срабатывания по току утечки: AC — реагирует на переменный ток утечки (типичен для бытовой техники)
• Номинальное напряжение: 230 В — для однофазной сети 220–240 В
• Количество полюсов: 1+N — отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Номинальная отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: B — срабатывает при перегрузках от 3–5 кратном номинальном токе, подходит для освещения и бытовых приборов
• Класс токоограничения: 3 — высокий уровень ограничения тока КЗ, снижает тепловую и механическую нагрузку на цепь
• Номинальное напряжение изоляции: 500 В — гарантирует надёжную изоляцию внутри устройства
• Номинальное импульсное выдерживаемое напряжение: 6 кВ — устойчив к кратковременным скачкам напряжения (например, от грозы)
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от пыли и воды; предназначен для внутренней установки в закрытый щит
• Ширина: 2 модуля — занимает два места на DIN-рейке (стандарт 17,5 мм на модуль)
• Глубина монтажа: 50 мм — требует достаточного свободного пространства в щите
• Рабочая температура: -25...+50 °C — можно использовать в неотапливаемых помещениях, включая подвалы и чердачные щиты
• Частота: 50 Гц — для сетей России и стран СНГ
• Поперечное сечение провода: 0–25 мм² — позволяет подключать медные провода от 0,5 мм² до 2,5 мм² (обычные домашние линии) и даже до 25 мм² (для мощных групп)
• Гарантия: 10 лет (120 месяцев)

Совместимость и монтаж

Автоматический выключатель дифференциального тока DVA-6 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы сверху и снизу — вход с верхней стороны, выход с нижней. Ноль и фаза подключаются к соответствующим клеммам, помеченным L и N. Обязательно соблюдать полярность: ноль должен проходить через аппарат, так как он коммутируемый. Максимальное сечение провода — 25 мм², минимальное — 0,5 мм². Устройство не требует внешнего питания и работает автономно.

Безопасность и стандарты

DVA-6 соответствует международному стандарту IEC 60898 и российскому ГОСТ Р 51327.1-2010 (эквивалент МЭК 61009-1). Это означает, что устройство прошло проверку на надёжность срабатывания, термическую стойкость, долговечность и безопасность при работе. Климатическое исполнение УХЛ4 позволяет применять его в условиях повышенной влажности и колебаний температур, характерных для большинства регионов РФ.

Особенности конструкции

Рычаг управления имеет двухуровневую индикацию: если опущена только верхняя часть — сработало от перегрузки или КЗ; если опущены обе части — произошла утечка тока. Эта система позволяет быстро определить причину отключения без дополнительного тестирования. Также после срабатывания необходимо сначала полностью опустить рычаг вниз, чтобы сбросить механизм, а потом вверх — для возврата в рабочее состояние. Прямое включение из положения “trip” невозможно — это предотвращает случайное включение при неустранённой неисправности.

Преимущества

• Объединяет функции УЗО и автомата — экономит место в щите
• Индикация причины срабатывания снижает время диагностики
• Высокая отключающая способность (6 кА) — подходит для современных квартир с большим числом приборов
• Класс токоограничения 3 — минимизирует повреждения проводки при КЗ
• Долгий срок гарантии — 10 лет
• Поддержка коммутируемого нуля — повышает безопасность при обслуживании

Ограничения применения

• Не подходит для сетей постоянного тока — только переменный ток (AC)
• Не защищает от постоянных токов утечки (DC) — не рекомендован для систем с преобразователями (солнечные панели, ИБП)
• IP20 — нельзя устанавливать во влажных местах (ванная, баня, улица); требуется помещение с контролируемой влажностью
• Не предназначен для частого включения/выключения — рассчитан на стационарное использование
• Необходимо соблюдение правильной последовательности восстановления: сначала опустить рычаг, потом включить — игнорирование этого правила может привести к отказу

Примеры использования

• Защита группы розеток в кухне — где используется блендер, микроволновка, кофе-машина
• Щит в коридоре — для защиты всей квартиры или одной комнаты
• Распределительный щит в частном доме — перед группой освещения и розеток
• Щит в подвале или кладовой — там, где возможна повышенная влажность, но оборудование находится в корпусе

Практические советы

• Выбирая этот автомат, убедитесь, что ваш щит имеет достаточно места — 2 модуля + 50 мм глубины
• Проверьте сечение проводов: если используете многожильный провод 2,5 мм² — лучше запрессовать его наконечником, чтобы избежать плохого контакта
• После установки обязательно протестируйте кнопку “T” (тест) — она должна вызывать отключение
• Не устанавливайте DVA-6 на линии с частотными преобразователями, LED-драйверами или ИБП — они создают токи утечки, которые могут вызывать ложные срабатывания
• Если устройство часто срабатывает — проверьте изоляцию проводки, особенно в старых домах
• При замене старого УЗО+автомата на один DVA-6 — убедитесь, что ноль подключен именно к этому аппарату, а не проходит мимо
