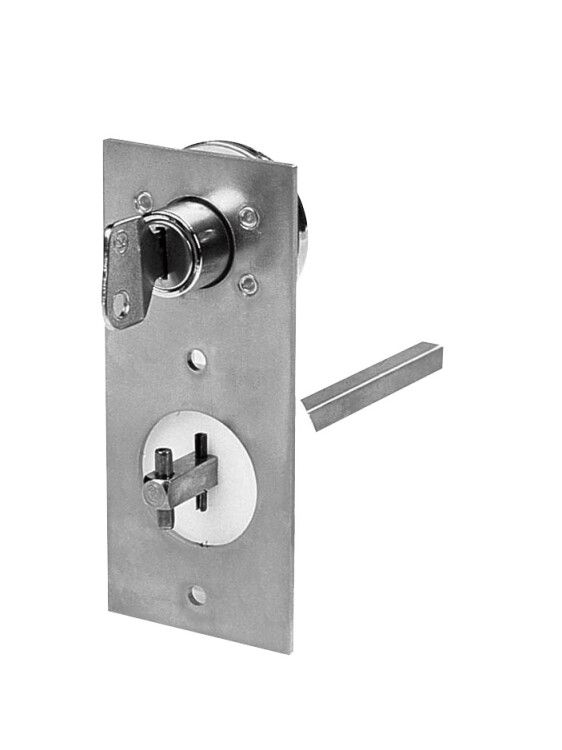

Блокировка с двойным ключом 630-800 Leg 431177 Legrand

Блокировка с двойным ключом 630–800 А для DCX-M от Legrand Euro предназначена для безопасного отключения и физической блокировки выключателей серии DCX-M в цепях постоянного тока. Устройство обеспечивает механическую защиту от случайного включения, что особенно важно при обслуживании оборудования на промышленных объектах.

Назначение и область применения

Блокировка с двойным ключом 630–800 А для DCX-M используется для фиксации положения выключателя в состоянии «выключено». Это необходимо при проведении техобслуживания, ремонта или плановых работ, чтобы исключить риск включения питания. Применяется в системах с постоянным током до 800 А, например — на зарядных станциях, промышленных преобразователях, системах энергообеспечения транспорта и распределительных щитах с модульными выключателями DCX-M.

Технические характеристики

• Тип изделия: устройство блокировки
• Тип запора: цилиндровый — требует физического ключа для активации/деактивации
• Тип рукоятки: ключ — два одинаковых ключа доступны владельцу для совместной работы
• Наличие замка блокировки: да — механизм защищён от вскрытия без ключа
• Потребляемая мощность: 60 Вт — питание требуется только для индикации или электронных компонентов внутри корпуса; сама блокировка работает механически
• Рабочий ток: 630–800 А — совместима с выключателями DCX-M этого класса
• Тип тока: постоянный (DC)

Совместимость и монтаж

Блокировка с двойным ключом 630–800 А для DCX-M устанавливается непосредственно на выключатель серии DCX-M через специальный крепёжный фланец. Монтаж выполняется после отключения питания. Ключевой момент — проверьте соответствие модели выключателя: блокировка не подходит к другим сериям, даже от Legrand. Для установки необходим доступ к механизму рукоятки выключателя. Никаких проводов для силовой цепи подключать не требуется — устройство полностью механическое, кроме потребления 60 Вт на внутреннюю индикацию (если есть).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок промышленного назначения. Хотя явного указания стандарта в данных нет, конструкция выполнена в соответствии с практиками Legrand для систем управления энергией. Блокировка гарантирует соблюдение принципа LOTO (Lock Out Tag Out): физическое изолирование источника энергии с использованием ключа.

Преимущества

• Два ключа позволяют нескольким работникам одновременно заблокировать оборудование — повышает безопасность командной работы
• Механическая надёжность — нет зависимости от электросети, не выйдет из строя при перебоях питания
• Специально спроектирована для серии DCX-M — точная посадка, минимальный зазор, исключение некорректной установки
• Цилиндровый замок — высокая степень защиты от несанкционированного доступа

Ограничения применения

• Не применяется в сетях переменного тока — только для постоянного тока (DC)
• Поддерживает только выключатели DCX-M с током 630–800 А — несовместима с другими типами или меньшими/большими номиналами
• Не является средством автоматического отключения — требует ручного действия
• Потребляет 60 Вт — значит, должна быть подключена к вспомогательному источнику питания (например, 24 В постоянного тока), если используется индикация состояния

Примеры использования

• Зарядная станция для электробусов — блокировка предотвращает включение при техобслуживании батарей
• Промышленный инвертер на заводе — ремонт силового модуля требует фиксации выключателя в OFF
• Электрощитовая на железнодорожном терминале — несколько мастеров работают одновременно, каждый сохраняет свой ключ

Практические советы

• Перед установкой убедитесь, что выключатель DCX-M находится в положении «Выкл» и отключен от нагрузки
• Проверьте посадочный диаметр и форму рукоятки — они должны точно совпадать с оригиналом DCX-M
• Храните ключи в контролируемом месте — потеря одного ключа делает невозможным снятие блокировки без демонтажа
• Если индикация не нужна — можно отключить питание 60 Вт, но тогда будет невозможно визуально определить состояние блокировки
• Не используйте блокировку в условиях повышенной вибрации без дополнительной фиксации — возможен люфт в соединении
