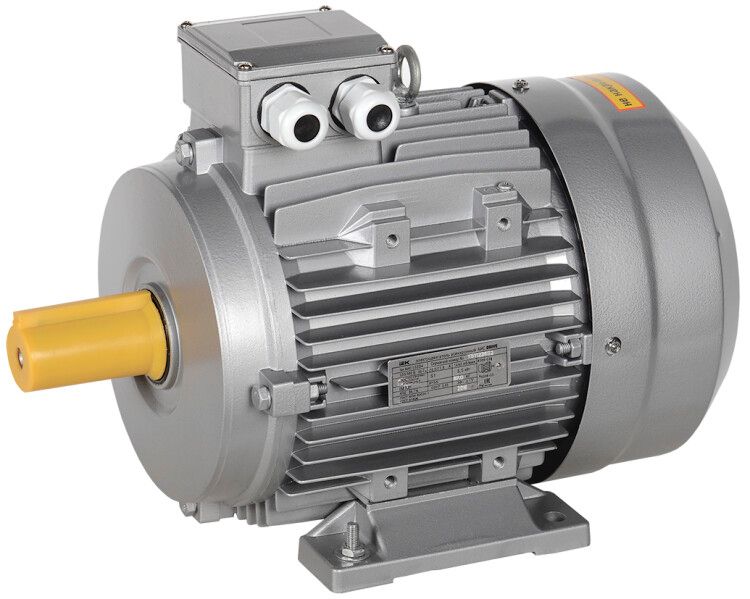

Электродвигатель асинхронный АИС DRIVE 200LB6 22 кВт 1000 об/мин IEK (ИЭК) AIS200-B6-022-0-1010

Электродвигатель трехфазный АИС 200LB6 660В 22кВт 1000об/мин DRIVE IEK - надёжный асинхронный двигатель для промышленного оборудования, рассчитанный на работу в сложных условиях. Бренд IEK обеспечивает соответствие стандартам ГОСТ, а артикул ais200-b6-022-0-1010 позволяет точно идентифицировать модель при закупке и замене.

Назначение и область применения

Электродвигатель трехфазный АИС 200LB6 660В 22кВт 1000об/мин DRIVE IEK предназначен для привода механизмов, требующих постоянной нагрузки и устойчивой работы при колебаниях сети. Подходит для установки на насосах, вентиляторах, конвейерах, компрессорах, смесителях, станках и других устройствах в промышленности, ЖКХ, строительстве и энергетике.

Технические характеристики

• Мощность: 22 кВт - способен выдерживать длительную нагрузку без перегрева
• Напряжение: 380 В (номинальное); указано также 660 В - возможна работа в схеме “звезда” при 660 В или “треугольник” при 380 В
• Частота: 50 Гц - соответствует сетям России и стран СНГ
• Частота вращения: 1000 об/мин - шестиполюсная конструкция (6 полюсов) обеспечивает низкую скорость, подходящую для медленных, но мощных приводов
• Ток: 44.75 А (при соединении “треугольник”) / 25.76 А (при “звезда”) - важно правильно выбрать схему подключения
• КПД: 90 % - высокий уровень преобразования электроэнергии в механическую работу
• Коэффициент мощности: 0.83 - средний показатель, требует компенсации реактивной мощности в крупных системах
• Высота оси вращения: 200 мм - совпадает с типоразмером корпуса, важна при подборе опор и муфт
• Степень защиты: IP55 - защищён от пыли и струй воды, подходит для помещений с повышенной влажностью и запылённостью
• Тип подшипника: шариковые - обеспечивают долгий срок службы при равномерной нагрузке
• Климатическое исполнение: У2 - работает при температурах от -45C до +40C, подходит для неотапливаемых цехов и улиц
• Монтажное исполнение: IM1081 - базовая установка на лапах, горизонтальное положение
• Нормативный документ: ГОСТ 51689 - сертифицирован по российским требованиям
• Гарантия: 36 месяцев

Совместимость и монтаж

Электродвигатель трехфазный АИС 200LB6 660В 22кВт 1000об/мин DRIVE IEK имеет стандартную фланцевую и лапчатую конструкцию (IM1081). Для монтажа требуется:

• Ровная бетонная или металлическая площадка с креплениями под отверстия на лапах
• Правильная схема подключения: “треугольник” - для 380 В; “звезда” - для 660 В. Нельзя менять схему без учёта напряжения сети!
• Подключение через контактор и тепловое реле - обязательное условие для защиты от перегрузки
• Посадочные размеры: диаметр вала - 55 мм (по ГОСТ), длина вала - 110 мм - проверьте совместимость с муфтой или шкивом
• Не допускается вертикальная установка - конструкция не предназначена для такой ориентации

Безопасность и стандарты

Электродвигатель трехфазный АИС 200LB6 660В 22кВт 1000об/мин DRIVE IEK соответствует ГОСТ 51689 и имеет степень защиты IP55, что гарантирует безопасную работу в условиях пыли и влаги. Климатическое исполнение У2 позволяет использовать его в холодных регионах без дополнительного обогрева. Все материалы и изоляция рассчитаны на класс нагревостойкости F, что повышает надёжность при длительной работе.

Преимущества

• Высокий КПД (90%) снижает расход электроэнергии
• IP55 - возможность эксплуатации в сырых и пыльных помещениях без кожуха
• Широкий диапазон температур (-45…+40 C) - подходит для сурового климата
• Гарантия 3 года - подтверждает качество сборки и материалов
• Совместим с большинством стандартных частотных преобразователей и пускателей

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах - отсутствует взрывозащита Ex
• Запрещено использование в условиях постоянного погружения в жидкость - IP55 не предполагает герметичности при погружении
• Не рекомендован для частых пусков/остановок более 10–15 раз в час - риск перегрева обмоток
• Нельзя подключать к однофазной сети - требует трёхфазного питания
• При напряжении ниже 340 В возможен перегрев и потеря крутящего момента

Примеры использования

• Насосная станция водоснабжения - благодаря низкой скорости вращения и высокому моменту идеально подходит для перекачки воды
• Ленточный конвейер на заводе - устойчивый режим работы при постоянной нагрузке
• Вентиляционная установка в цеху - IP55 защищает от масла и пыли
• Смеситель для бетона - высокая мощность и надёжность при длительной работе
• Компрессор воздуха - сочетание мощности 22 кВт и частоты 1000 об/мин даёт достаточный поток

Практические советы

• Перед первым запуском проверьте направление вращения - при необходимости поменяйте местами любые две фазы
• Обязательно используйте термореле или частотный преобразователь для защиты от перегрузки
• При монтаже соблюдайте зазор между двигателем и соседним оборудованием - минимум 150 мм для доступа к клеммной коробке
• Проверяйте состояние подшипников каждые 1000 часов - смазка должна быть в норме, при шуме или вибрации - замена
• При хранении - в сухом месте, без перепадов температур, чтобы не образовалась конденсация внутри
• При замене старого двигателя - сверьте не только мощность, но и высоту оси, длину вала и тип крепления
