Бокс пластиковый навесной ЩРН-П-08 8 мод. SIMPLE | Б0041523 ЭРА

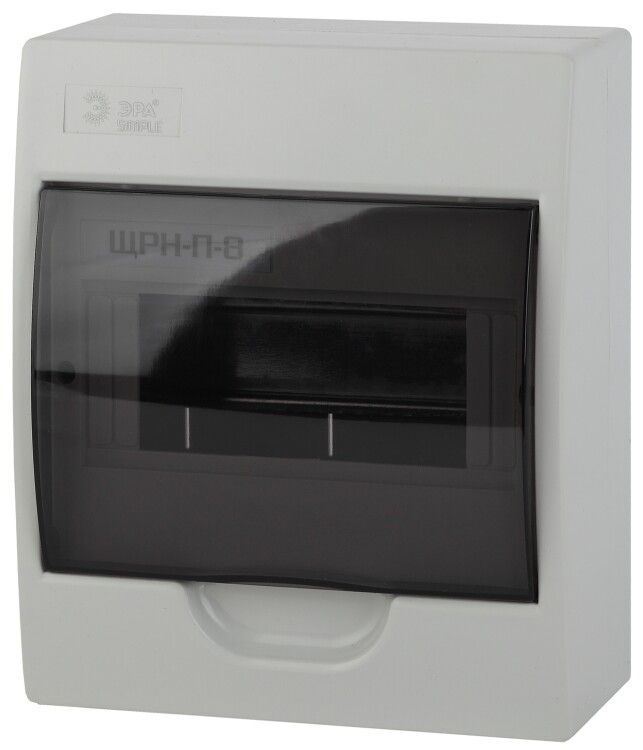

Бокс пластиковый навесной ЩРН-П-08 8 модулей IP41 от бренда ЭРА - компактный корпус для монтажа модульного оборудования в помещениях с умеренной влажностью. Подходит для установки автоматов, УЗО, таймеров и других устройств на DIN-рейку. Артикул б0041523 соответствует серии ЭРА SIMPLE, известной надёжностью и простотой сборки.

Назначение и область применения

ЩРН-П-08 8 модулей IP41 предназначен для внутренней установки в жилых, офисных и промышленных помещениях. Используется как распределительный щиток для группового учёта и защиты электрооборудования. Подходит для монтажа до восьми модульных устройств: автоматических выключателей, УЗО, дифференциальных автоматов, реле времени, контакторов. Крышка защищает оборудование от случайного прикосновения и пыли, что делает бокс подходящим для коридоров, подъездов, технических помещений.

Технические характеристики

• Количество модулей: 8 (стандарт 17,5 мм на модуль)
• Материал корпуса: самозагасающий пластик с антипиренами (не поддерживает горение)
• Степень защиты: IP41 - защита от твёрдых частиц больше 1 мм и вертикально падающих капель воды
• Тип крышки: закрытого типа, прозрачная - позволяет визуально контролировать состояние аппаратов без вскрытия
• Количество дверец: одна, открывается на петлях
• DIN-рейка: встроена, фиксируется болтами, можно регулировать глубину установки
• Количество рядов: один
• Цвет: серый
• Способ монтажа: навесной, на стену
• Выходы для кабелей: с четырёх сторон (верх, низ, правая и левая стенки)

Совместимость и монтаж

ЩРН-П-08 8 модулей IP41 совместим с любыми стандартными модульными устройствами шириной 17,5 мм. Монтаж выполняется на стену с помощью шурупов через крепёжные отверстия на задней стенке. DIN-рейка предварительно закреплена внутри, её положение можно изменить - это удобно при использовании высоких устройств или при необходимости увеличить зазор между проводами. Прозрачная крышка легко снимается для обслуживания. Все входы для кабелей имеют съёмные заглушки - их можно удалить по мере необходимости, не повредив корпус.

Безопасность и стандарты

Корпус изготовлен из самозагасающего пластика, который не поддерживает горение - соответствует требованиям безопасности для электромонтажных изделий. Степень защиты IP41 обеспечивает защиту от пальцев и крупных предметов, а также от вертикально падающей воды - этого достаточно для сухих и слегка запылённых помещений. Бокс не предназначен для установки на улице или во влажных средах (ванна, баня, подвал с постоянной сыростью).

Преимущества

• Уже в комплекте: шины N и PE, крепёж, маркировочная лента - не нужно докупать лишнее
• Прозрачная крышка снижает время диагностики и проверки состояния аппаратов
• Регулируемая DIN-рейка даёт гибкость при установке нестандартных устройств
• Вывод кабелей с четырёх сторон упрощает трассировку проводов и минимизирует перегибы
• Лаконичный дизайн и единый цвет (серый) хорошо вписываются в интерьер

Ограничения применения

ЩРН-П-08 8 модулей IP41 нельзя использовать в условиях повышенной влажности, где возможны брызги или конденсат - степень защиты IP41 недостаточна. Также он не рассчитан на внешнюю установку, воздействие прямых осадков, температур ниже -10C или выше +40C. Не рекомендуется для мест с частыми механическими ударами или вибрациями - пластиковый корпус менее устойчив, чем металлический.

Примеры использования

• Распределительный щиток в квартире - для группы розеток и освещения
• Щиток на этаже многоквартирного дома - для управления автономными контурами
• Техническая комната в офисе - для питания серверов, принтеров, систем видеонаблюдения
• Коробка для таймера или реле в системе отопления

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в 8 модулей - некоторые УЗО занимают 2–3 модуля
• Используйте маркировочную ленту из комплекта - это ускоряет поиск цепей при ремонте
• Не затягивайте крепёж слишком сильно - пластик может деформироваться
• Если кабели выходят снизу, используйте кабельные вводы - так повысится герметичность
• ЩРН-П-08 8 модулей IP41 от ЭРА - хороший выбор для бюджетного проекта, но если нужна защита IP54 или выше - выбирайте металлический вариант
