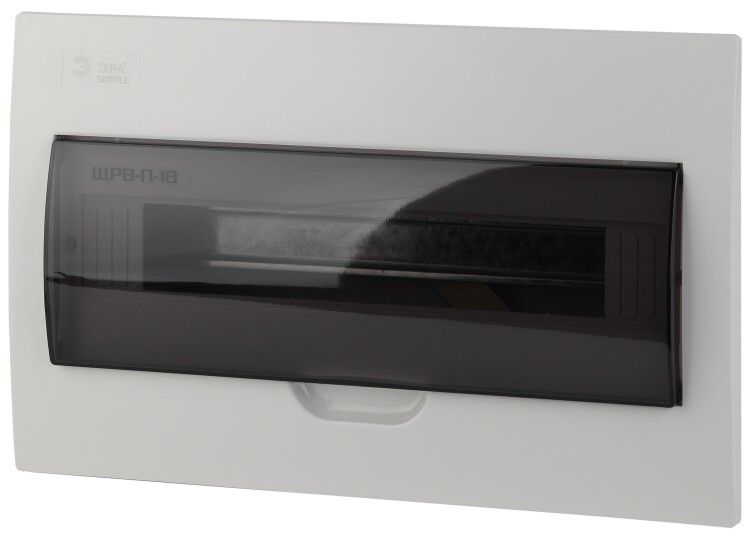

Бокс пластиковый встраиваемый ЩРВ-П-18 SIMPLE | Б0041515 ЭРА

Бокс встраиваемый пластиковый ЩРВ-П-18 IP41 от ЭРА - это компактный корпус для скрытой установки в стену, предназначенный для размещения автоматических выключателей, УЗО и других модульных устройств в сетях до 400 В. Артикул б0041515 подходит для жилых домов, офисов и объектов инфраструктуры.

Назначение и область применения

ЩРВ-П-18 IP41 предназначен для внутренней установки в стены зданий и служит местом сборки распределительной аппаратуры: автоматов, УЗО, реле, счетчиков. Корпус защищает оборудование от механических повреждений и случайного доступа, снижает риск поражения электрическим током. Подходит для использования в квартирах, частных домах, административных помещениях, спортивных комплексах и на объектах с невысокими требованиями к защите от воды и пыли.

Технические характеристики

• Количество модулей: 18 (стандартный шаг 17,5 мм)
• Тип корпуса: пластиковый, самозагасающий (не поддерживает горение)
• Степень защиты: IP41 - защита от твердых частиц больше 1 мм и вертикально падающих капель воды
• Глубина монтажа: 66 мм - требует соответствующего углубления в стене
• Конструкция: один ряд, закрытая крышка с замком
• Цвет: 7035 (серый)
• DIN-рейка: встроенная, съемная, фиксируется винтами
• Способ монтажа: скрытая установка в стену

Совместимость и монтаж

ЩРВ-П-18 IP41 совместим с любыми модульными устройствами стандарта DIN 35 мм. Съемная DIN-рейка позволяет легко устанавливать и менять аппаратуру после монтажа. Для монтажа требуется подготовить нишу в стене глубиной не менее 66 мм. Кабели заводятся через предварительно просверленные отверстия в задней стенке корпуса - их можно увеличивать при необходимости. Замок на крышке обеспечивает защиту от несанкционированного вскрытия.

Безопасность и стандарты

Корпус изготовлен из самозагасающего пластика, что соответствует требованиям безопасности при возгорании. Степень защиты IP41 гарантирует безопасную работу в условиях обычных помещений, где исключен контакт с жидкостью. Соответствует общим нормам ГОСТ для распределительных щитов в жилых и общественных зданиях.

Преимущества

• Удобство монтажа благодаря съемной DIN-рейке и простому введению кабелей
• Защита от внешних воздействий - корпус не проводит ток, не ржавеет, не деформируется
• Фиксация крышки замком - предотвращает доступ посторонних лиц
• Оптимальная глубина 66 мм - подходит для большинства современных стен из гипсокартона и бетона
• Высокая надежность материала - пластик не поддерживает горение, долговечен

Ограничения применения

ЩРВ-П-18 IP41 не предназначен для установки во влажных помещениях (баня, бассейн, улица) - степень защиты IP41 недостаточна для контакта с водой. Также не рекомендован для промышленных объектов с высоким уровнем запыленности или агрессивной среды. Нельзя использовать для монтажа оборудования мощностью выше 400 В. Глубина 66 мм не подходит для массивных устройств с крупным радиатором или трансформаторами.

Примеры использования

• Распределительный щиток в квартире - 18 модулей хватает для группы освещения, розеток, кухни и кондиционера
• Общий этажный щит в многоквартирном доме - для учета и защиты нескольких квартир
• Щиток в офисе - управление розетками, системой видеонаблюдения и сетью
• Индивидуальный щит на даче - для защиты сети от перегрузок и скачков напряжения

Практические советы

• Перед монтажом проверьте глубину ниши - 66 мм минимум; если меньше - используйте накладной вариант
• Не забудьте сделать отверстия под кабели заранее - лучше сверлить до установки корпуса
• При использовании в деревянных конструкциях соблюдайте противопожарные зазоры
• Снимайте DIN-рейку перед установкой модулей - так удобнее работать с проводами
• Артикул б0041515 - часть серии ЭРА SIMPLE; другие модели этой серии имеют аналогичные особенности, но отличаются количеством модулей и цветом
