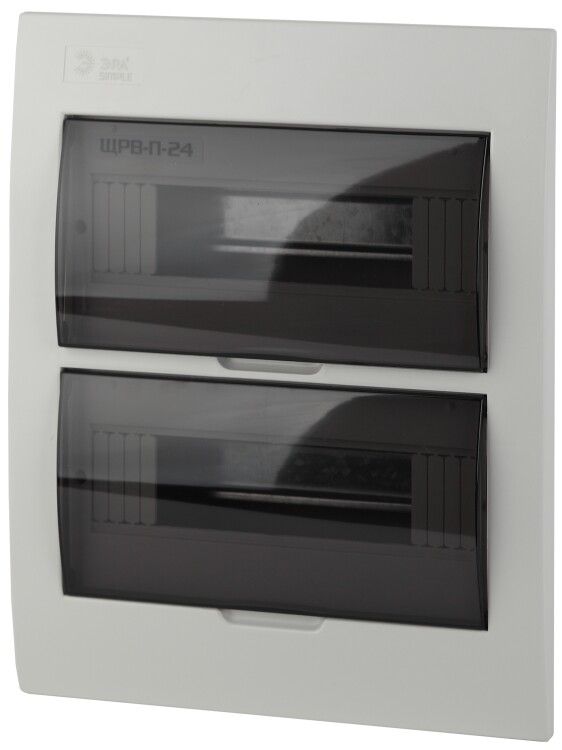

Бокс пластиковый встраиваемый ЩРВ-П-24 SIMPLE | Б0041516 ЭРА

Бокс пластиковый встраиваемый ЩРВ-П-24 модульный IP41 от ЭРА - это надёжный корпус для скрытой установки модульного электрооборудования в стенах. Подходит для монтажа автоматов, УЗО, таймеров и других устройств на DIN-рейку. Артикул б0041516 соответствует серии ЭРА SIMPLE, известной простотой сборки и устойчивостью к перегреву.

Назначение и область применения

ЩРВ-П-24 модульный IP41 предназначен для внутренней установки в стену и используется там, где требуется спрятать распределительную коробку за отделкой. Применяется в жилых домах, офисах, общественных зданиях - для группового управления освещением, розетками, системами безопасности. Подходит для установки до 24 модулей стандартной ширины 17,5 мм: автоматические выключатели, УЗО, дифференциальные автоматы, таймеры, реле времени.

Технические характеристики

• Количество модулей: 24 (2 ряда по 12 модулей каждый)
• Глубина монтажа: 66 мм - позволяет разместить оборудование даже в тонких стенах
• Материал корпуса: самозагасающий пластик с антипиренами - не поддерживает горение
• Степень защиты: IP41 - защита от твердых частиц крупнее 1 мм и вертикально падающих капель воды
• Наличие DIN-рейки: да, фиксируется внутри корпуса, можно регулировать глубину установки
• Тип крышки: закрытого типа, плотно прилегает, предотвращает доступ к токоведущим частям
• Наличие замка: да, обеспечивает защиту от несанкционированного вскрытия
• Цвет: 7035 (серый матовый)
• Выходы для кабелей: со всех четырёх сторон корпуса

Совместимость и монтаж

ЩРВ-П-24 модульный IP41 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж выполняется в подготовленном нишевом отверстии в стене. Глубина 66 мм требует точного соблюдения размеров проёма - не менее 70 мм в глубину с учётом слоя штукатурки. Кабели заводятся через гофру или трубу, входы герметизируются встроенными заглушками. Комплект включает шины N и PE, крепления для рейки и маркировочную ленту - всё необходимое для готовой сборки.

Безопасность и стандарты

Корпус изготовлен из самозатухающего пластика, соответствующего требованиям GOST R IEC 60947-1 и EN 61439-1. Наличие замка и закрытой крышки исключает случайный контакт с токоведущими элементами. IP41 обеспечивает базовую защиту от пыли и влаги - достаточна для сухих помещений, но не предназначена для влажных зон (ванная, кухня, улица).

Преимущества

• Удобная комплектация: все нужные детали уже в коробке - не нужно докупать шины и крепления
• Регулируемая глубина DIN-рейки - легко адаптировать под толщину провода или кабельного канала
• Вывод кабелей с любой стороны - упрощает трассировку в сложных условиях
• Антипиреновая формула пластика снижает риск возгорания при аварийных ситуациях
• Лаконичный внешний вид - после монтажа не выбивается из интерьера

Ограничения применения

ЩРВ-П-24 модульный IP41 нельзя использовать в помещениях с высокой влажностью (баня, бассейн, открытые террасы) - степень защиты IP41 недостаточна. Также не рекомендован для установки вне стен: он не рассчитан на механические удары, воздействие ультрафиолета или температурные колебания на улице. Для мощных нагрузок свыше 100 A проверьте соответствие установленных автоматов допустимому току корпуса - хотя сам корпус не ограничивает ток, перегрузка может вызвать деформацию пластика.

Примеры использования

• Распределительный щиток в квартире: 8 автоматов на розетки, 4 на освещение, 2 УЗО, 1 таймер - всё поместится в 24 модуля
• Общедомовой щит в подъезде: управление лифтом, освещением лестницы, сигнализацией
• Офис: группы розеток, серверное оборудование, системы видеонаблюдения

Практические советы

• Перед монтажом проверьте глубину ниши: минимум 70 мм - иначе корпус не войдёт
• Используйте гофру с запасом длины - так легче протянуть кабели через боковые выходы
• Не затягивайте болты слишком сильно - пластик может треснуть
• Маркировочные ленты в комплекте - используйте их сразу, чтобы не путать цепи потом
• Если планируете расширение - оставьте 2–3 свободных модуля: ЩРВ-П-24 модульный IP41 не расширяется, но его можно заменить на более вместительный
