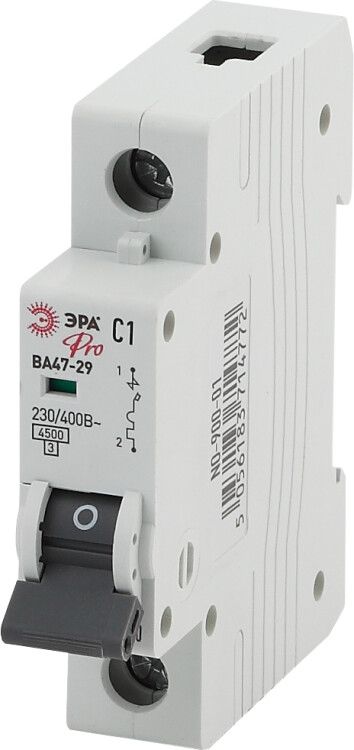

Выключатель автоматический однополюсный Pro NO-900-14 ВА47-29 1P 25А кривая C | Б0031749 ЭРА

Автоматический выключатель модульный однополюсный 1P 25А кривая C 4,5кА ВА47-29 - это надёжное устройство для защиты бытовых и промышленных сетей от перегрузок и коротких замыканий. Произведённый компанией ЭРА, он предназначен для установки на DIN-рейку и подходит для нагрузок с умеренно высокими пусковыми токами, таких как насосы, компрессоры и осветительные системы. Артикул б0031749 соответствует серийной модели ВА47-29.

Назначение и область применения

Автоматический выключатель модульный однополюсный 1P 25А кривая C 4,5кА ВА47-29 защищает электрические цепи от перегрузок и коротких замыканий. Он используется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты групповых линий с мощностью до 5,75 кВт при напряжении 230 В. Особенно эффективен там, где есть оборудование с повышенным пусковым током - например, насосы, вентиляторы, компрессоры, малые станки.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинала, что позволяет выдерживать кратковременные пусковые токи оборудования.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц.
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое не вызывает пробоя изоляции.
• Номинальное импульсное напряжение: 4000 кВ - устойчивость к скачкам напряжения, например, от грозовых разрядов.
• Сечение провода: 1–25 мм2 - совместим с медными проводниками этого диапазона.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм, но не от воды и пыли.
• Ширина: 1 модуль (17,5 мм) - занимает минимальное место на DIN-рейке.
• Глубина монтажа: 83 мм - требуемый зазор в щите для правильной установки.
• Рабочая температура: от –40 C до +50 C - работает в широком температурном диапазоне, включая холодные помещения.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую энергию при КЗ.
• Категория перенапряжения: III - рассчитан на использование в распределительных цепях вторичного уровня.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги.

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 1P 25А кривая C 4,5кА ВА47-29 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуется свободное пространство глубиной не менее 83 мм. Подключение осуществляется через верхние и нижние зажимы - проводники сечением 1–25 мм2 фиксируются винтами. Устройство совместимо со всеми типами щитов, поддерживающими модульную систему. Обращайте внимание на направление подключения: вход всегда сверху, выход - снизу, согласно требованиям ПУЭ.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения III обеспечивают соответствие требованиям безопасности при работе в распределительных сетях. Номинальное импульсное напряжение 4000 кВ повышает устойчивость к внешним помехам, таким как грозовые всплески.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серии ВА47-29.
• Удобный визуальный индикатор положения контакта - видно, включен ли выключатель.
• Быстрая реакция на КЗ благодаря классу токоограничения 3 - снижает риск повреждения проводки.
• Поддержка широкого диапазона сечений проводов - универсальность при подключении.
• Работа при экстремальных температурах - подходит для неотапливаемых помещений и улиц (при условии герметизации щита).

Ограничения применения

• Не предназначен для защиты цепей с очень высокими пусковыми токами (например, крупные насосы, лебёдки) - для них нужна характеристика D.
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях без корпуса с более высокой степенью защиты.
• Только для переменного тока - не применяется в цепях постоянного тока (DC).
• Однополюсный - не защищает нулевой провод, поэтому не подходит для цепей, где требуется отключение всех проводников одновременно.

Примеры использования

• Защита группы розеток в квартире с подключённым холодильником и микроволновой печью.
• Щитовая на этаже многоквартирного дома - защита освещения и розеточных контуров.
• Производственный участок: питание вентилятора, компрессора или небольшого точильного станка.
• Складские помещения с освещением и зарядными устройствами.

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключённых приборов не превышает 5,75 кВт (25 А × 230 В).
• При замене старого автомата проверьте сечение провода - если оно меньше 2,5 мм2, то 25 А может быть слишком большим значением.
• Не используйте этот выключатель вместо УЗО - он не защищает от утечек тока. Для защиты людей необходима отдельная установка УЗО.
• При сборке щита соблюдайте порядок: автоматы с меньшим номиналом - выше, с большим - ниже, чтобы удобнее было обслуживание.
• Проверяйте плотность затяжки клемм - слабый контакт вызывает нагрев, даже при номинальном токе.
