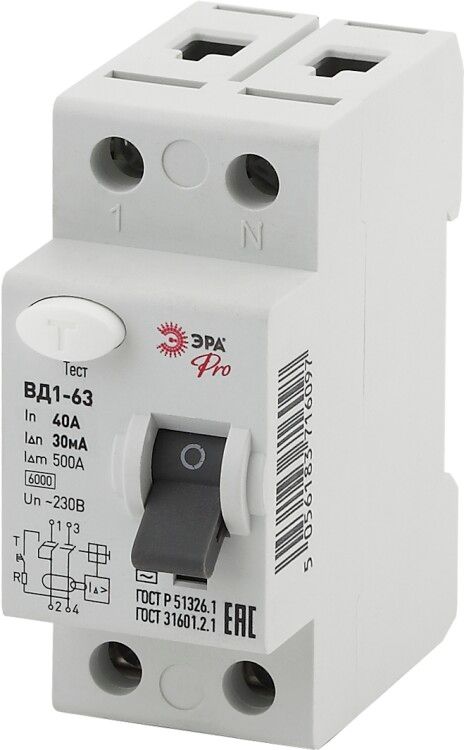

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-25 ВД1-63 1P+N 40А 30мА Pro | Б0031874 ЭРА

Выключатель дифференциального тока (УЗО) ЭРА ВД1-63 NO-902-25 - это электромеханическое устройство для защиты людей от удара током и предотвращения пожаров из-за утечек тока. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

УЗО ВД1-63 NO-902-25 защищает от поражения электрическим током при прикосновении к оголённым проводам или повреждённой изоляции. Также предотвращает возгорание из-за утечек тока на землю - например, при пробое изоляции в стиральной машине, бойлере или электропроводке. Устройство не защищает от перегрузок и коротких замыканий - для этого требуется автоматический выключатель. Применяется в однофазных сетях 230 В: квартирах, домах, мастерских, на производстве - там, где есть риск контакта с токоведущими частями.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 40 ампер без срабатывания
• Дифференциальный ток: 30 мА - срабатывает при утечке выше 30 миллиампер
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовой сети)
• Напряжение: 230 В - предназначено для однофазных цепей
• Количество полюсов: 1+N - отключает одновременно фазу и ноль
• Отключающая способность: 6 кА - выдерживает ток КЗ до 6000 ампер
• Импульсная устойчивость: 0,25 кА - выдерживает кратковременные скачки напряжения
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Сечение провода: 1–25 мм2 - подходит для медных проводов такого сечения
• Ширина: 2 модуля - занимает два места на DIN-рейке
• Глубина монтажа: 66 мм - требует достаточного пространства внутри щита
• Рабочая температура: –25…+40 C - можно использовать в неотапливаемых помещениях
• Частота: 50 Гц - совместим с российской и европейской сетью
• Номинальное напряжение изоляции: 230 В - соответствует классу безопасности для бытовых систем

Совместимость и монтаж

УЗО ВД1-63 NO-902-25 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной работы необходимо подключение по схеме 1+N: фаза и ноль проходят через устройство, и оба отключаются при срабатывании. Подключается после входного автомата, перед групповыми автоматами. Провода должны быть зачищены на 10–12 мм, плотно затянуты в клеммах - слабый контакт вызывает нагрев. Монтаж возможен только в сухих помещениях из-за степени защиты IP20. Не допускается установка вне щита или в условиях повышенной влажности.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Это электромеханическое устройство - оно работает без внешнего питания, поэтому остаётся функциональным даже при отключении электросети. Конструкция обеспечивает надёжное срабатывание при любой ситуации, включая аварийные режимы. Наличие механического указателя состояния позволяет визуально определить, сработало ли устройство.

Преимущества

• Не зависит от напряжения сети - работает даже при просадках и отключениях
• Высокая долговечность: более 10 000 операций включения/отключения
• Быстрая реакция: время срабатывания менее 0,3 секунды при утечке 30 мА
• Отсутствие собственного энергопотребления - экономичнее электронных аналогов
• Простая диагностика: положение рычага показывает состояние устройства

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем
• Не реагирует на постоянный ток утечки - не подходит для цепей с выпрямителями, ИБП, LED-драйверами
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, улица)
• Подходит только для переменного тока (AC) - не используется в DC-системах
• Не рекомендовано применение в сетях с высоким уровнем помех (например, рядом с частотными преобразователями без фильтров)

Примеры использования

• Защита розеточных групп в кухне и ванной комнате
• Обеспечение безопасности для стиральных машин, бойлеров, духовых шкафов
• Щитовая защита в гаражах, мастерских, производственных участках с металлическим оборудованием
• Дополнительная защита освещения в подвалах и на лестницах

Практические советы

• Выбирайте УЗО с номиналом 40 А, если группа розеток питает мощные приборы (водонагреватель, кондиционер)
• Проверяйте посадочные размеры: глубина 66 мм требует минимум 80 мм свободного пространства в щите
• После монтажа всегда нажимайте кнопку «Тест» - она проверяет работоспособность без подачи нагрузки
• Не используйте УЗО вместо автомата - они выполняют разные задачи; лучше комбинировать с автоматом на 40 А
• При наличии нескольких УЗО в одном щите - убедитесь, что выбрана селективная координация (время срабатывания), чтобы избежать ложных отключений
