Гильза соединительная ГА 10-05 GL-10 (20шт) - UGL10-010-05 IEK

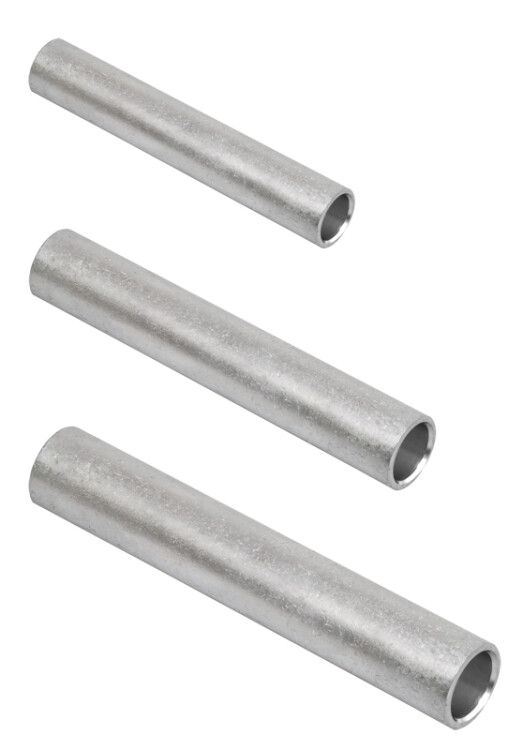

Гильза алюминиевая соединительная GL-10 от IEK предназначена для надёжного соединения алюминиевых проводников методом опрессовки. Артикул ugl10-010-05 подходит для кабелей с номинальным сечением 10 мм2 и работает в сетях до 10 кВ.

Назначение и область применения

Гильза GL-10 используется для создания механически прочного и электрически надёжного соединения между двумя алюминиевыми проводами. Применяется в распределительных устройствах, на опорах ЛЭП, в силовых щитах и других местах, где требуется соединение многожильных алюминиевых жил. Подходит для систем с рабочим напряжением до 10 кВ.

Технические характеристики

• Номинальное сечение: 10 мм2 - соответствует алюминиевым проводам этого сечения;
• Ряд напряжений: 10 кВ - рассчитана на использование в средневольтных сетях;
• Материал: электротехнический алюминий - обеспечивает хорошую проводимость и устойчивость к окислению;
• Наружный диаметр: 10 мм - важен для выбора гильзового пресса и изоляционных колпачков;
• Внутренний диаметр: 6 мм - позволяет плотно обхватить токоведущую жилу;
• Способ монтажа: опрессовка - требует специального пресса и матриц;
• Форма поперечного сечения: многопроволочная круглая / секторная жила - совместима с большинством типов алюминиевых кабелей;
• Цвет: серый - визуально отличает её от медных аналогов;
• Срок службы: 5 лет - гарантируемый срок работы при соблюдении условий монтажа и эксплуатации.

Совместимость и монтаж

GL-10 совместима только с алюминиевыми проводниками сечением 10 мм2. Для монтажа необходим пресс с подходящими матрицами - обычно используются матрицы для сечений 8–12 мм2. Перед опрессовкой зачищают жилу на длину, равную глубине гильзы, и вставляют обе жилы с противоположных сторон. После опрессовки проверяют качество соединения: отсутствие трещин, равномерная деформация, плотное прилегание.

Безопасность и стандарты

Гильза GL-10 изготовлена в соответствии с требованиями к материалам для электромонтажа. Хотя явной ссылки на ГОСТ или МЭК нет, применение электротехнического алюминия и допустимое напряжение 10 кВ указывают на соответствие нормам для среднего напряжения. Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или химически активных сред.

Преимущества

• Высокая электропроводность алюминия снижает потери энергии в месте соединения;
• Устойчивость к коррозии благодаря качественному сплаву;
• Простой и быстрый монтаж при наличии правильного оборудования;
• Стандартные размеры обеспечивают совместимость с распространёнными пресс-матрицами;
• Серый цвет упрощает визуальную идентификацию материала жилы при обслуживании.

Ограничения применения

• Не применяется для меди - возможна электрохимическая коррозия при контакте с другими металлами;
• Не предназначен для частых перегрузок выше номинального тока - риск перегрева и разрушения соединения;
• Срок службы 5 лет ограничен условиями эксплуатации; при высоких температурах, влаге или вибрациях срок может сокращаться;
• Требует обязательного использования пресса - нельзя зажимать болтами или скручивать;
• Не подходит для мобильных или часто изгибаемых участков - жесткая конструкция не выдерживает циклическую нагрузку.

Примеры использования

• Соединение фазных жил в распределительном устройстве 10 кВ;
• Подключение ответвлений от воздушной линии к вводному кабелю здания;
• Замена поврежденного участка алюминиевой шины в трансформаторной подстанции;
• Объединение двух кабельных концов при ремонте кабельной линии.

Практические советы

• Перед установкой всегда проверяйте сечение жилы - даже небольшое отклонение (например, 8 или 12 мм2) может привести к плохому контакту;
• Используйте только пресс с матрицами, рекомендованными производителем для GL-10 - некорректная форма опрессовки снижает долговечность;
• После монтажа проверьте усилие сжатия: если гильза легко сдвигается - соединение слабое;
• При работе в сырых помещениях после опрессовки обработайте место соединения термоусадочной трубкой или герметиком;
• Не используйте GL-10 в качестве переходника между алюминием и медью - нужна специальная гильза с биметаллическим вставком.
