Джек компьютерный RJ45 (8P8C) кат.6 Rexant 05-1031-4 MEET

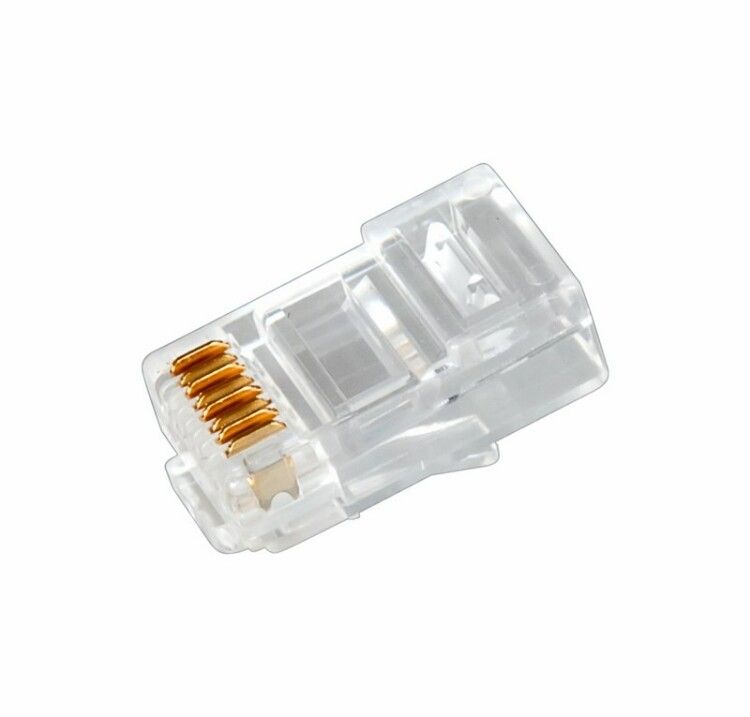

Джек компьютерный RJ-45 (8P8C) кат. 6 от Rexant (арт. etm05-1031-4) - это обжимной разъем для создания надежных Ethernet-соединений в локальных сетях. Подходит для монтажа на витую пару категории 6, обеспечивает стабильную передачу данных и поддержку PoE.

Назначение и область применения

Джек компьютерный RJ-45 (8P8C) кат. 6 используется для оконцевания сетевых кабелей типа UTP/STP категории 6. Устанавливается на концах кабеля и служит для подключения к оборудованию: коммутаторам, маршрутизаторам, серверам, IP-камерам, телефонам VoIP, точкам доступа Wi-Fi и другим устройствам с портом Ethernet.

Поддерживает технологии Power over Ethernet (PoE), что позволяет одновременно передавать данные и питание по одному кабелю - удобно для оборудования без отдельного адаптера питания.

Технические характеристики

• Тип разъема: RJ-45 8P8C (8 контактов, 8 положений)
• Категория: Cat 6 - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Способ подключения: обжим (не требует пайки)
• Исполнение: штекер (вилка) - устанавливается на кабель
• Материал корпуса: прозрачный прочный пластик
• Контакты: 8 медных ножей с золотым покрытием 3 мкм - снижают сопротивление и предотвращают окисление
• Поддержка PoE: да, согласно IEEE 802.3af-2003 и IEEE 802.3at-2009
• Номинальное напряжение: 48 В постоянного тока (макс. 57 В)
• Максимальный ток: до 600 мА
• Совместим с многопроволочными и многожильными проводниками

Совместимость и монтаж

Джек компьютерный RJ-45 (8P8C) кат. 6 совместим с кабелями категории 6 и ниже (Cat 5e, Cat 5). Для установки требуется обжимной инструмент - обычные плоскогубцы не подойдут. Инструмент должен иметь матрицу для 8P8C разъемов и правильно фиксировать защелку.

При обжиме важно соблюдать цветовую схему (T568A или T568B) и равномерно вставить все жилы в контактные канавки. Кабель должен быть зачищен так, чтобы внешняя оплетка входила в корпус разъема - это усиливает механическую прочность соединения.

Безопасность и стандарты

Разъем соответствует международным стандартам IEEE 802.3af и IEEE 802.3at, что гарантирует безопасную работу при передаче электроэнергии через Ethernet. Номинальные параметры (до 57 В и 600 мА) находятся в допустимых рамках для PoE-устройств. Материалы корпуса не поддерживают горение и устойчивы к перегреву при нормальной нагрузке.

Преимущества

• Золотое покрытие контактов (3 мкм) увеличивает срок службы и надежность соединения, особенно в условиях повышенной влажности
• Прозрачный корпус позволяет контролировать правильность заправки жил при монтаже
• Поддержка PoE исключает необходимость отдельного питания для многих устройств
• Высокая совместимость с современным сетевым оборудованием благодаря категории 6
• Стандартная форма - легко заменить на любой другой аналогичный разъем

Ограничения применения

• Не предназначен для использования в outdoor-средах - отсутствует защита от влаги и пыли (нет IP-рейтинга)
• Требует обязательного использования обжимного инструмента; попытки монтажа без него приведут к нестабильному соединению
• Не рекомендован для кабелей с жилами больше 24 AWG - возможен плохой контакт
• Не подходит для кабелей с экраном (SFTP/FTP) без правильной экранирующей защелки - может нарушить ЭМИ-совместимость

Примеры использования

• Подключение IP-камеры к сети через PoE-коммутатор
• Монтаж кабеля от роутера к настольному компьютеру
• Создание временной сети для тестирования оборудования
• Замена поврежденного разъема на кабеле для VoIP-телефона
• Настройка точки доступа Wi-Fi с питанием по Ethernet

Практические советы

• Перед обжимом проверьте, что все 8 жил кабеля выровнены и полностью вошли в контакты - один невставленный провод нарушит связь
• Используйте кабели с подходящим диаметром: слишком толстый кабель не войдет в корпус, слишком тонкий - будет болтаться
• При работе с PoE-оборудованием убедитесь, что источник питания и приемник поддерживают одинаковый стандарт (af/at)
• Храните разъемы в сухом месте - даже с золотым покрытием длительный контакт с влагой может вызвать коррозию контактов
• Для массового монтажа выбирайте разъемы с защелкой, ориентированной вниз - так проще вставлять в розетки
