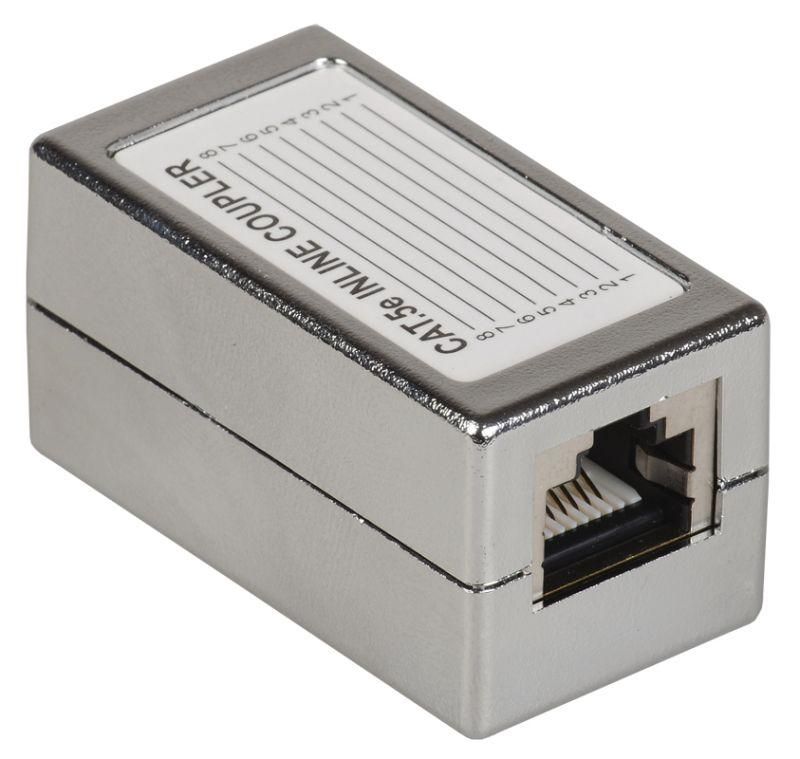

Адаптер проходной кат.5E FTP тип RJ45-RJ45 (8P8C) - CS70-1C5EF IEK

Адаптер проходной RJ45-RJ45 (8P8C) кат.5E FTP от ITK (IEK) - устройство для соединения двух участков сетевого кабеля категории 5e с экранированием, обеспечивающее стабильную передачу данных в условиях помех. Артикул cs70-1c5ef подходит для профессионального монтажа в стационарных системах связи.

Назначение и область применения

Адаптер проходной RJ45-RJ45 (8P8C) кат.5E FTP используется для удлинения или соединения существующих кабельных линий Ethernet без потери качества сигнала. Применяется там, где нельзя заменить весь кабель - например, при ремонте проводки, модернизации сети или подключении оборудования на удалённом участке. Подходит для установки в стеновые коробки, распределительные шкафы, панели управления.

Технические характеристики

• Тип адаптера: проходной (без переключений, прямой контакт контактов)
• Разъём: RJ45 8P8C (8 контактов, 8 положений)
• Экран: есть (FTP - фольгированная оплетка, защищает от внешних ЭМП)
• Категория: Cat.5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Способ монтажа: встраиваемый - устанавливается в нишу, коробку или панель
• Цвет: серый - соответствует стандартному цвету сетевой аппаратуры
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в промышленных и офисных условиях
• Длина: 0 м - устройство не имеет собственного кабеля, служит исключительно как переходник

Совместимость и монтаж

Адаптер проходной RJ45-RJ45 (8P8C) кат.5E FTP совместим с любым кабелем Cat.5e и выше, имеющим RJ45-разъёмы. Для правильного монтажа важно сохранить целостность экрана: фольга должна быть заземлена через корпус устройства или металлическую панель. Установка выполняется путём вставки в подготовленное отверстие (диаметр не указан, но типичный для стандартных коробок - около 20–25 мм). Кабель заводится с обеих сторон, обжимается в разъёме. Никаких инструментов кроме обжимного клеща и ножа для снятия изоляции не требуется.

Безопасность и стандарты

Изделие соответствует международным стандартам для компонентов структурированных кабельных систем (СКС): TIA/EIA-568-B.2 и ISO/IEC 11801. Это гарантирует совместимость с оборудованием от различных производителей и соответствие требованиям к качеству передачи данных. Материалы соответствуют нормам горючести и устойчивости к механическому воздействию.

Преимущества

• Фольгированный экран снижает влияние электромагнитных помех - особенно актуально рядом с силовыми кабелями или промышленными станками
• Проходная конструкция минимизирует точки отказа - сигнал проходит напрямую, без преобразования
• Высокая долговечность (15 лет) делает его экономически выгодным решением для постоянных установок
• Стандартный серый цвет легко интегрируется в любые панели и коробки

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита IP, не выдерживает влагу и перепады температур
• Не работает как активный элемент - не усиливает сигнал, не поддерживает PoE+ или другие технологии питания сверх стандарта
• Не рекомендован для частых подключений/отключений - предназначено для стационарного монтажа
• Требует точного соблюдения схемы обжима кабеля - неверная распиновка нарушает работу всей цепи

Примеры использования

• Подключение камеры наблюдения к существующей линии, когда кабель не достаёт до места установки
• Объединение двух участков кабеля в офисе после переустройства перегородок
• Соединение кабелей в шкафу автоматизации на заводе, где невозможно протянуть новый провод
• Замена повреждённого участка кабеля без замены всего маршрута

Практические советы

• Перед монтажом проверьте, чтобы оба конца кабеля имели одинаковую распиновку (T568A или T568B) - смешивание вызывает потерю связи
• Убедитесь, что экран кабеля правильно соединён с корпусом адаптера - иначе потеряется защита от помех
• Не используйте этот адаптер в качестве временной заплатки - он не рассчитан на частые демонтажи; лучше применять гнездовой вариант с вилкой
• При установке в металлический ящик - обязательно выполните заземление корпуса через болт или контактную пластину
• Проверяйте целостность экрана после монтажа тестером - наличие короткого замыкания между экраном и жилами недопустимо
