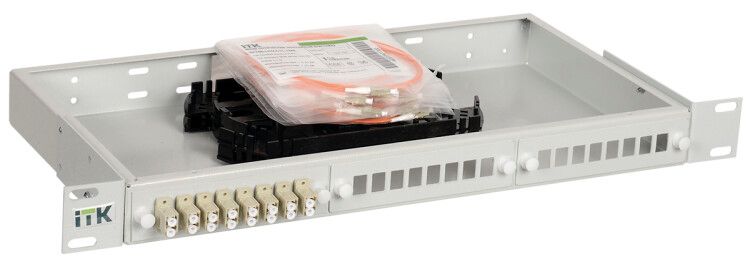

Кросс укомплектованный 1U LC (duplex) 16 портов (OM2) ITK FOBX24-1U-16LCUD50 IEK

Кросс укомплектованный 1U LC (duplex) 16 портов (OM2) ITK - это компактный модуль для организации оптических соединений в телекоммуникационных стойках. Предназначен для коммутации сигналов между магистральными линиями и конечными устройствами в офисных и серверных сетях. Артикул fobx24-1u-16lcud50 соответствует сериям ITK (IEK) и рассчитан на долгосрочную эксплуатацию.

Назначение и область применения

Кросс укомплектованный 1U LC (duplex) 16 портов (OM2) ITK используется для централизованного распределения оптических сигналов в локальных сетях. Подходит для установки в 19-дюймовые стойки или шкафы. Применяется в центрах обработки данных, офисных зданиях, системах видеонаблюдения и других объектах, где требуется надёжная передача данных по многомодовым волокнам.

Технические характеристики

• Количество портов: 16 шт. (тип LC-Duplex - два волокна в одном разъёме)
• Класс волокна: OM2 - поддерживает передачу до 1 Гбит/с на расстояние до 550 метров
• Высота: 1 U (стандартная высота для монтажа в 19” стойках)
• Способ монтажа: фиксация в 19-дюймовой стойке или шкафу
• Наличие пигтейла: да - все порты уже подготовлены с заводскими перемычками, снижают время монтажа
• Материал корпуса: сталь - обеспечивает механическую прочность и экранирующее действие
• Цвет: серый - совместим с промышленной эстетикой оборудования
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Кросс укомплектованный 1U LC (duplex) 16 портов (OM2) ITK совместим с любыми стандартными 19-дюймовыми стойками. Пигтейлы позволяют подключить устройство напрямую к существующим оптическим линиям без необходимости терминирования. Для монтажа достаточно зафиксировать кросс двумя болтами на направляющих стойки. Все разъёмы LC-Duplex поддерживают одновременную работу двух волокон - один для передачи, другой для приёма сигнала.

Преимущества

• Готовые пигтейлы исключают необходимость резки и спайки волокон на месте - экономят время при установке
• Стальной корпус выдерживает нагрузки и защищает внутреннюю часть от деформаций
• Компактная форма 1U позволяет эффективно использовать пространство в плотно заполненных стойках
• Универсальная совместимость с OM2-волокном - подходит для большинства существующих локальных сетей
• Долгий срок службы - минимизирует затраты на замену оборудования

Ограничения применения

• Не предназначен для работы с одномодовыми волокнами (SMF) - использует только многомодовое волокно класса OM2
• Работает только с интерфейсами LC-Duplex; несовместим с SC, ST или MPO
• Не имеет встроенной защиты от перегрузок или помех - требует правильной прокладки кабеля и заземления всей системы
• Не рекомендован для открытых помещений или агрессивных сред - материал не защищён от влаги и химических воздействий

Примеры использования

• Центр обработки данных: распределение сигнала от магистрального оптоволокна к серверам
• Офисное здание: организация сети между этажами через оптический канал
• Система видеонаблюдения: подключение камер с оптическим выходом к NVR-блоку
• Объекты с высокой плотностью оборудования: там, где важно сохранить порядок и доступ к каждому порту

Практические советы

• Перед установкой проверьте соответствие типа волокна (OM2) в вашей сети - использование SMF приведёт к потере сигнала
• Избегайте изгибов кабелей радиусом менее 30 мм - это повредит волокно и вызовет потери
• При использовании пигтейлов не допускайте перегибов и скручивания - они увеличивают уровень затухания
• Для обслуживания оставьте свободный доступ к задней части кросса - пигтейлы должны легко доставаться
• При планировании расширения сети учтите, что 16 портов - предельная ёмкость этого устройства; для больших нужд потребуется несколько таких кроссов
