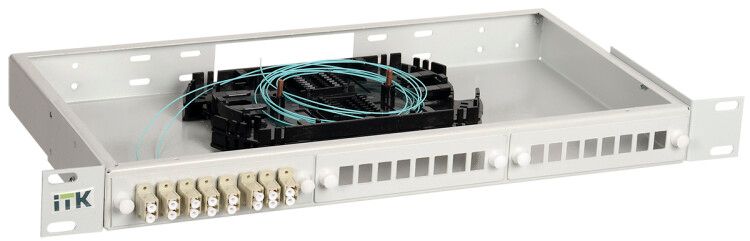

Кросс укомплектованный 1U LC (duplex) 20 портов (OM3) ITK FOBX24-1U-20LCUD03 IEK

Кросс укомплектованный 1U LC (duplex) 20 портов (OM3) ITK - это компактный модуль для организации оптических соединений в телекоммуникационных стойках. Благодаря встроенным пигтейлам и стандартизированному интерфейсу LC-Duplex, устройство обеспечивает надежную коммутацию многомодового волокна OM3 в локальных сетях. Артикул fobx24-1u-20lcud03 соответствует требованиям промышленного монтажа в 19” стойках.

Назначение и область применения

Кросс укомплектованный 1U LC (duplex) 20 портов (OM3) ITK предназначен для централизованной коммутации оптических сигналов в локальных сетях. Подходит для распределения сигнала от магистрального волокна к серверам, рабочим станциям, точкам доступа или другому оборудованию с интерфейсом LC. Часто используется в дата-центрах, офисных зданиях, системах видеонаблюдения и IP-телефонии.

Технические характеристики

• Количество портов: 20 шт. (LC-Duplex - каждый порт содержит два волокна)
• Класс волокна: OM3 - поддерживает передачу до 10 Гбит/с на расстоянии до 300 метров
• Тип разъема: LC-Duplex - компактный, защелкивающийся разъем с двумя волокнами в одном корпусе
• Способ монтажа: установка в 19” стойку или шкаф, высота - 1U (44,45 мм)
• Наличие пигтейла: да - все порты уже имеют готовые перемычки с терминированными концами, что исключает необходимость спайки на месте
• Материал корпуса: сталь - прочная, устойчивая к деформациям конструкция
• Цвет: серый - совместим с промышленными стандартами окраски оборудования
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в условиях постоянной нагрузки

Совместимость и монтаж

Кросс укомплектованный 1U LC (duplex) 20 портов (OM3) ITK совместим с любым оборудованием, использующим LC-Duplex разъемы и многомодовое волокно OM3. Для монтажа требуется свободное место в 19” стойке шириной 1U. Крепление осуществляется через боковые направляющие - фиксируются стандартными болтами или защелками. Пигтейлы позволяют сразу подключить кросс к основному кабелю без дополнительной подготовки. Обязательно проверьте соответствие диаметра входящего кабеля и проходного отверстия в корпусе - они должны быть совместимы для герметичности и механической защиты.

Безопасность и стандарты

Изделие соответствует международным стандартам на оптические соединения (IEC 61754-20 для LC, IEC 60794 для кабельных систем). Материалы корпуса не поддерживают горение и не выделяют токсичных веществ при нормальной эксплуатации. Напряжение не применяется - устройство работает исключительно с оптическими сигналами, поэтому не требует заземления или защиты от перегрузок.

Преимущества

• Готовая сборка с пигтейлами - экономит время монтажа и снижает риск ошибок при терминации
• Высокая плотность портов - 20 портов в 1U позволяет эффективно использовать пространство стойки
• Прочная стальная конструкция - устойчив к вибрациям, ударным нагрузкам и долгосрочным механическим воздействиям
• Поддержка OM3 - обеспечивает достаточную пропускную способность для современных Gigabit и 10G Ethernet сетей
• Универсальный цвет и форм-фактор - легко интегрируется в существующую инфраструктуру

Ограничения применения

• Не подходит для одномодовых волокон (SMF) - только для OM3 (MMF)
• Работает только с LC-Duplex разъемами - несовместим с SC, ST, MPO и другими типами
• Не имеет встроенного управления или интеллектуальных функций - полностью пассивное устройство
• Не рекомендован для наружной установки - отсутствует защита от влаги и температурных колебаний
• Максимальная длина участка до устройства должна соблюдать спецификацию OM3 - более 300 м потребуют активного усиления

Примеры использования

• Центральное распределение сигнала от оптического провода в этажном щите к 20 рабочим местам
• Коммутация между серверами и коммутаторами в дата-центре с использованием 10G Ethernet
• Объединение камер видеонаблюдения с IP-каналами в одной оптической сети
• Распределение сигнала от головного узла к нескольким точкам Wi-Fi Access Point

Практические советы

• Перед установкой проверьте, чтобы входящий оптический кабель имел подходящий диаметр и тип жил - он должен свободно проходить в кабельный ввод кросса
• Не изгибайте пигтейлы радиусом менее 30 мм - это повредит волокно и вызовет потери сигнала
• При обслуживании всегда закрывайте неиспользуемые порты заглушками - предотвращает попадание пыли и повреждение торцов
• Для удобства обслуживания используйте кабельные менеджеры - так легче организовать маршруты и избежать запутывания
• Артикул fobx24-1u-20lcud03 - замена аналогов других брендов возможна только при совпадении типа разъема, класса волокна и габаритов
