Коммутационный шнур (патч-корд), кат.5Е FTP, 0,5м, серый | PC01-C5EF-05M ITK IEK

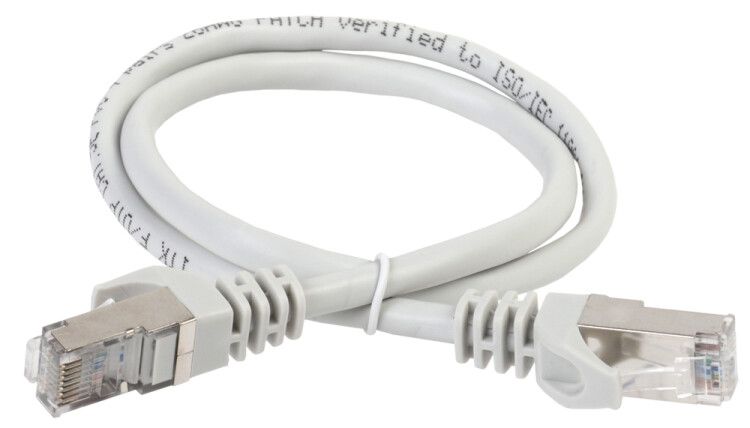

Патч-корд ITK категория 5Е FTP, 0,5 м, серый — это компактный кабель с экранированной конструкцией для надёжного соединения сетевого оборудования: коммутаторов, серверов, компьютеров и IP-телефонов. Артикул pc01-c5ef-05m подходит для коротких маршрутов в стойках, на рабочих местах и в распределительных щитах.

Назначение и область применения

Патч-корд ITK категория 5Е FTP используется для создания временных или постоянных соединений в локальных сетях. Применяется для:

• Подключения компьютеров, принтеров и VoIP-телефонов к информационным розеткам;
• Соединения коммутаторов, маршрутизаторов и серверов внутри стоек;
• Обеспечения связи между патч-панелями в центральном и распределительных щитах;
• Работы в условиях повышенных помех — например, рядом с силовыми кабелями или оборудованием.

Технические характеристики

• Категория: Cat 5e — поддерживает скорость до 1 Гбит/с на расстоянии до 100 м (в составе всей линии);
• Длина: 0,5 м — оптимальна для коротких перемычек в плотных стойках;
• Экранирование: F/FTP — общая фольгированная экранная оболочка + попарное экранирование медных жил; повышает устойчивость к внешним ЭМИ;
• Жилы: 8 жил (4 пары), многопроволочные — обеспечивают гибкость и долговечность при частых перегибах;
• Сечение: 26 AWG — соответствует стандарту для патч-кордов, допускает ток до 1 А на жилу;
• Оболочка: ПВХ (PVC) — устойчива к механическому воздействию, не выделяет токсичных веществ при нагреве;
• NVP: 71% — коэффициент скорости распространения сигнала, влияет на задержку, важен при точной настройке времени;
• Цвет: Серый — позволяет легко отличить от других кабелей в сложных системах;
• Индекс пожарной безопасности: О2.8.2.5.4 — соответствует требованиям к низкой дымообразовательной способности и самозатуханию;
• Гарантия: 12 месяцев.

Совместимость и монтаж

Патч-корд ITK категория 5Е FTP оснащён коннекторами RJ45 8P8C — совместим с любыми портами Ethernet, патч-панелями и розетками стандарта TIA/EIA-568B. Многопроволочная конструкция жил делает его подходящим для частого подключения/отключения. Установка не требует специального инструмента — достаточно вставить коннектор в порт до характерного щелчка. Обращайте внимание на правильную последовательность жил при замене — хотя в данном случае pin-присвоение не указано, рекомендуется использовать стандарт T568B.

Безопасность и стандарты

Патч-корд соответствует требованиям к пожарной безопасности по индексу O2.8.2.5.4, что гарантирует минимальное выделение дыма и самозатухание при возгорании. Конструкция F/FTP обеспечивает эффективную защиту от радиопомех, что важно в помещениях с высокой электромагнитной нагрузкой. Соответствие категории 5E подтверждает работу в соответствии с ISO/IEC 11801 и EN 50173.

Преимущества

• Фольгированное экранирование (F/FTP) защищает сигнал от внешних помех — особенно актуально вблизи силовых кабелей и двигателей;
• Многопроволочные жилы увеличивают срок службы при частых изгибающих нагрузках — идеально для мобильных соединений;
• Короткая длина 0,5 м минимизирует лишнюю длину в стойках, улучшает управляемость воздуха и снижает риск запутывания;
• Чёткая маркировка на корпусе (категория, длина, тип) ускоряет диагностику и обслуживание;
• Серый цвет — часть системы цветовой кодировки ITK, упрощает группировку и поиск линий.

Ограничения применения

• Не предназначен для прокладки в земле, на открытом воздухе или в агрессивных средах — материал ПВХ не устойчив к УФ-излучению и температурным перепадам ниже -10°C;
• Не следует использовать в качестве основного кабеля для трасс длиной более 90 м — он лишь завершающий элемент (патч-корд);
• 26 AWG — меньшее сечение по сравнению с 24 AWG — ограничивает максимальную мощность PoE+ (до 30 Вт) при длинных участках, возможны потери на нагрев;
• Не подходит для установки в пожароопасных зонах класса К1–К3 без дополнительной защиты.

Примеры использования

• Подключение сервера к верхнему порту патч-панели в 19" стойке;
• Соединение IP-камеры с коммутатором в офисе;
• Перемычка между двумя коммутаторами в одном шкафу;
• Подключение ноутбука к розетке через переходник в помещении с высокими уровнями ЭМП (например, в цехе с ЧПУ-станками).

Практические советы

• При использовании в стойке — не перегибайте кабель под острым углом, радиус изгиба должен быть не менее 4× диаметра кабеля (~12 мм);
• Для систем PoE проверьте суммарную мощность устройств — при нескольких коротких патч-кордах 26 AWG возможны потери на нагрев, лучше чередовать с 24 AWG в длинных линиях;
• При массовой закупке — используйте серый цвет для базовых линий, другие цвета — для VLAN, голосовой связи или резерва;
• Не забудьте проверить целостность коннекторов при каждом обслуживании — окисление контактов часто вызывает сбои даже при хорошем кабеле.
