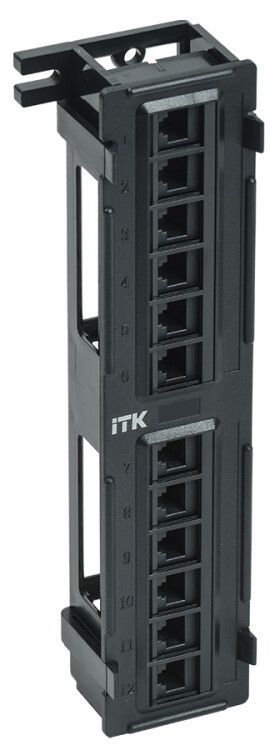

Настенная патч-панель кат.6 UTP, 12 портов (IDC Dual) | PP12-C6U-D05 ITK IEK

Патч-панель настенная категория 6 UTP, 12 портов (IDC Dual) от ITK предназначена для организации и коммутации сетевых кабелей в локальных информационных системах. Эта модель обеспечивает надёжное соединение между клиентскими точками и оборудованием, таким как коммутаторы, и рассчитана на долгосрочную эксплуатацию - до 15 лет.

Назначение и область применения

Патч-панель настенная категория 6 UTP, 12 портов (IDC Dual) используется для централизованного подключения кабелей категории 6 в структурированных кабельных системах (СКС). Подходит для установки в офисах, учебных заведениях, медицинских учреждениях и других объектах с высокой плотностью информационных розеток. Каждый из 12 портов позволяет подключить один UTP-кабель RJ45, который затем маршрутизируется к сетевому оборудованию через patch cord. Монтаж осуществляется прямо на стену - идеально для малых и средних распределительных узлов, где нет места для 19-дюймовой стойки.

Технические характеристики

• Категория: Cat 6 - поддерживает скорость передачи до 1 Гбит/с на расстоянии до 100 м, совместима с Gigabit Ethernet и выше
• Количество портов: 12 (RJ45, 8P8C)
• Тип контактов: IDC Dual - двойная технология обжима, позволяющая одновременно фиксировать два провода в одном гнезде
• Материал жил: медь - обеспечивает низкое сопротивление и минимальные потери сигнала
• Способ монтажа: настенный - крепится к стене с помощью в комплекте крепёжа
• Высота: 1U - совместима с типовыми размерами монтажных коробок и ниш
• Цвет: черный - снижает бликование, хорошо сочетается с большинством интерьеров
• Срок службы: 15 лет - гарантирует стабильную работу при соблюдении условий эксплуатации

Совместимость и монтаж

Патч-панель настенная категория 6 UTP, 12 портов (IDC Dual) не требует установки в 19-дюймовую стойку - её можно закрепить на стене в любом удобном месте рядом с источником питания или распределительной коробкой. Для монтажа используются стандартные саморезы, входящие в комплект. Обжим кабеля выполняется с тыльной стороны через IDC-клеммы: провода зачищаются, вставляются в каналы и фиксируются ударным инструментом. Цветовая маркировка на задней панели соответствует стандарту T568B (основной) и T568A - что упрощает проверку схемы обжима. Передняя сторона имеет полиграфическую нумерацию портов для быстрой идентификации.

Безопасность и стандарты

Патч-панель настенная категория 6 UTP, 12 портов (IDC Dual) соответствует требованиям международных норм: ISO/IEC 11801:2002, TIA/EIA-568-B, UL 1863. Все материалы сертифицированы для работы в условиях постоянной нагрузки и температур от -10C до +60C. Применяемые технологии обеспечивают соответствие классу D (Cat 6) по уровню помехоустойчивости и затухания сигнала.

Преимущества

• IDC Dual - ускоряет монтаж, исключает необходимость перебора проводов при замене
• Удобная нумерация портов - минимизирует ошибки при тестировании и обслуживании
• Стандартный размер 1U - легко интегрируется в существующие монтажные решения
• Медь в жилах - гарантирует стабильную передачу данных даже при длительной работе
• Настенный монтаж - экономит место, не требует дорогостоящих стоек

Ограничения применения

• Не предназначен для использования вне помещений - отсутствует защита от влаги и пыли (не IP-классифицирована)
• Не подходит для экранированных кабелей STP/FTP - контакты не поддерживают заземление экрана
• Работает только с UTP-кабелями категории 5e и выше; применение более старых кабелей (Cat 3) снижает эффективность
• 12 портов - недостаточно для крупных сетей; для масштабирования требуется несколько единиц или переход на 24-портовые модели

Примеры использования

• Подключение 12 рабочих мест в офисе к центральному коммутатору в соседнем шкафу
• Интеграция в систему видеонаблюдения - сбор сигналов с камер по UTP-кабелям
• Объединение точек доступа Wi-Fi в образовательном корпусе
• Альтернатива 19-дюймовым стойкам в небольших помещениях - например, в аптеках, пунктах выдачи заказов, небольших мастерских

Практические советы

• Перед монтажом проверьте длину кабелей - они должны доходить до патч-панели без натяжения
• Используйте инструмент для IDC-обжима с регулировкой усилия - переусилие повредит контакты
• При прокладке кабелей сохраняйте радиус изгиба не менее 4× диаметра кабеля - это предотвращает потерю качества сигнала
• Для лучшей организации используйте кабельные менеджеры (например, пластиковые хомуты) - особенно если кабели подходят с нескольких направлений
• При необходимости увеличения числа портов - допускается параллельная установка двух патч-панелей настенных категория 6 UTP, 12 портов (IDC Dual) рядом
