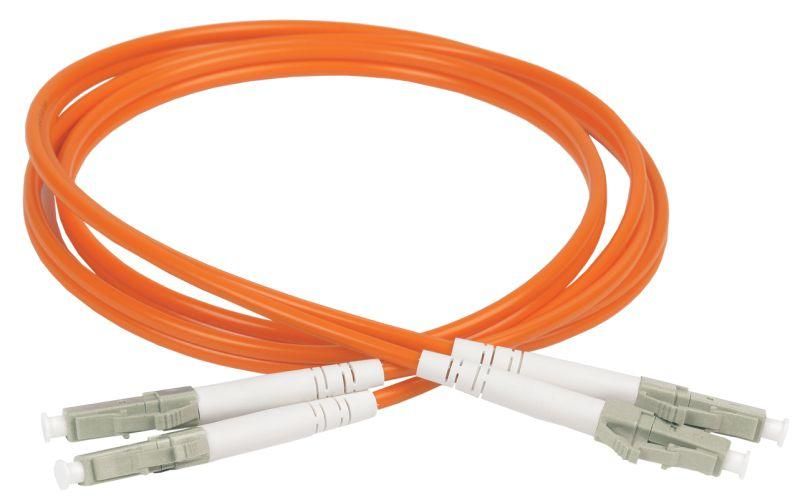

Оптический (патч-корд), MM, 50/125 (OM2), LC/UPC-LC/UPC,(Duplex),3м | FPC50-LCU-LCU-C2L-3M ITK IEK

Патч-корд оптический соединительный для многомодового кабеля (MM) 50/125 (OM2) LC/UPC-LC/UPC двойного исполнения (Duplex) LSZH 3м от ITK (IEK) - это готовое соединительное устройство для передачи данных по оптоволокну на расстоянии до 3 метров. Артикул fpc50-lcu-lcu-c2l-3m предназначен для быстрого подключения оборудования в локальных сетях с использованием многомодового волокна.

Назначение и область применения

Патч-корд используется для коммутации оптических линий между активным оборудованием: свичами, маршрутизаторами, серверами, трансиверами, тестовыми приборами. Подходит для установки в центрах обработки данных, офисных сетях, системах видеонаблюдения и других средах, где требуется высокая скорость передачи данных без помех.

Технические характеристики

• Тип волокна: многомодовое (MM), 50/125 мкм, категория OM2
• Длина кабеля: 3 м
• Количество волокон: 2 (дуплекс - два канала передачи)
• Разъёмы: LC/UPC - с обоих концов, улучшенная полировка UPC снижает потери отражений
• Оболочка: LSZH (Low Smoke Zero Halogen) - малодымная, безгалогенная, безопасна при возгорании
• Цвет оболочки: оранжевый - стандартизированная цветовая маркировка для многомодового волокна
• Срок службы: 15 лет

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, имеющим порты LC/UPC. Установка не требует специального инструментария - достаточно вставить разъём в гнездо до щелчка. Обращайте внимание на направление: LC-разъёмы имеют защёлку снизу, её необходимо слегка надавить при подключении. Кабель не рассчитан на жесткие изгибы - минимальный радиус изгиба не менее 10 см. Не допускается перетягивание или растяжение при прокладке.

Безопасность и стандарты

Использование материала LSZH соответствует требованиям пожарной безопасности для помещений с повышенными нормами: офисах, медицинских учреждениях, метро, тоннелях. Материал не выделяет токсичных газов при нагреве и горении. Разъёмы выполнены с применением феррул от Adamant (Япония) - обеспечивают точную центровку волокна и стабильную связь. Производитель использует волокно Corning - известный мировой лидер в области оптики.

Преимущества

• Высокая стабильность сигнала благодаря UPC-полировке разъёмов - меньше отражений, ниже уровень потерь
• Устойчивость к повреждениям: LSZH-оболочка прочнее обычной PVC, не трескается при низких температурах
• Чёткая цветовая маркировка (оранжевый) позволяет легко отличить многомодовый кабель от одномодового (жёлтый)
• Готовое решение: не требует терминализации на месте - экономит время при монтаже

Ограничения применения

Не применяется для одномодовых систем (SMF) - из-за различия в диаметре сердцевины волокна (9 мкм против 50 мкм) возможны значительные потери сигнала. Не рекомендован для прокладки вне помещений - отсутствует защита от УФ-излучения и механических нагрузок. Не следует использовать в условиях постоянного движения или частых перегибов - например, на мобильных платформах или роботах. Максимальная длина - 3 м; для более длинных участков нужны другие решения.

Примеры использования

• Подключение сервера к коммутатору в серверной комнате
• Соединение оптического модуля SFP+ с портом сети
• Тестирование оборудования с помощью оптического анализатора
• Монтаж внутри распределительных шкафов (RJ45 заменён на LC для оптики)

Практические советы

• Перед подключением проверьте наличие защитных колпачков на разъёмах - они предохраняют от пыли и царапин. Не снимайте их заранее.
• При прокладке не переплетайте патч-корды с силовыми кабелями - это может вызвать электромагнитные помехи, даже в оптике.
• Для удобства управления кабелями используйте кабельные менеджеры - особенно в плотных шкафах.
• Артикул fpc50-lcu-lcu-c2l-3m - это именно дуплексный вариант. Если нужен одиночный канал (simplex), выбирайте другую модель.
• Проверяйте соответствие категории OM2 - для скоростей выше 1 Гбит/с на 300 м и выше лучше использовать OM3/OM4.
