Оптический (патч-корд), MM, 50/125 (OM2), SC/UPC-LC/UPC,(Duplex),2м | FPC50-SCU-LCU-C2L-2M ITK IEK

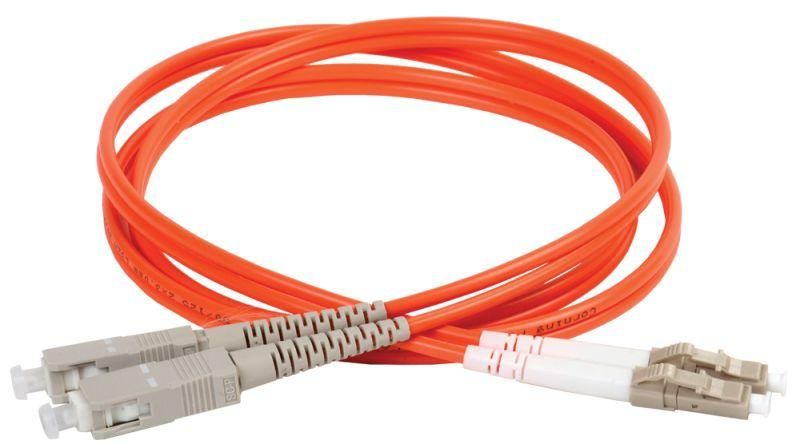

Патч-корд оптический соединительный для многомодового кабеля (MM) 50/125 (OM2) SC/UPC-LC/UPC двойного исполнения (Duplex) LSZH 2м от ITK (IEK) - это готовое соединительное решение для передачи данных по оптоволокну между оборудованием с разными типами разъёмов. Артикул fpc50-scu-lcu-c2l-2m рассчитан на работу в локальных сетях с использованием многомодового волокна OM2.

Назначение и область применения

Патч-корд используется для временного или постоянного подключения оптического оборудования: коммутаторов, серверов, трансиверов, тестеров и других устройств с интерфейсами LC или SC. Подходит для установки в центрах обработки данных, офисных сетях, системах видеонаблюдения и телекоммуникационных щитах. Благодаря двойному исполнению (duplex) обеспечивает одновременную передачу сигнала в обоих направлениях.

Технические характеристики

• Тип волокна: многомодовое (MM), 50/125 мкм, категория OM2
• Длина кабеля: 2 метра
• Разъёмы: SC/UPC на одном конце, LC/UPC на другом
• Количество волокон: 2 (дуплекс - два канала)
• Оболочка: LSZH (низкое выделение дыма и газов при горении)
• Цвет оболочки: оранжевый (стандарт для многомодового волокна)
• Срок службы: до 15 лет

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, имеющим порты SC или LC. Разъём SC применяется чаще в распределительных щитах и старых системах, LC - в современных коммутаторах и SFP-модулях. Монтаж не требует специальных инструментов: достаточно вставить разъёмы в соответствующие порты до характерного щелчка. Убедитесь, что порты не загрязнены - грязь снижает уровень сигнала. Не перегибайте кабель радиусом менее 30 мм - это может повредить волокно.

Безопасность и стандарты

Изоляция выполнена из материала LSZH - он не поддерживает горение и минимизирует выделение токсичных веществ при возгорании. Это делает патч-корд безопасным для использования в закрытых помещениях, особенно там, где есть требования к пожарной безопасности (офисы, медицинские учреждения, метро). Соответствует международным нормам для оптических кабелей категории OM2.

Преимущества

• Готовое решение - не требуется самостоятельная оконцевка волокон
• Высокая надёжность контакта благодаря феррулам Adamant (Япония)
• Устойчивость к механическим нагрузкам за счёт прочной оболочки LSZH
• Оптимальная длина 2 м - удобна для подключений внутри стоек и шкафов
• Цветовая маркировка (оранжевый) позволяет легко отличить многомодовый кабель от одномодового

Ограничения применения

Не предназначен для работы на длинных дистанциях - OM2 поддерживает скорость до 1 Гбит/с на расстоянии до 550 м, а на 10 Гбит/с - лишь до 82 м. Не использовать вне помещений без защиты от ультрафиолета и влаги. Не допускается использование с одномодовым оборудованием - несовместимость по диаметру сердечника вызовет значительную потерю сигнала. Не применять в условиях температур ниже -20 C и выше +70 C.

Примеры использования

• Подключение сервера с SFP+ модулем (LC) к распределительному щиту с SC-портами
• Соединение оптического трансивера с тестером в лаборатории
• Переподключение каналов в центре обработки данных при замене оборудования
• Временные подключения в системах видеонаблюдения с IP-камерами на базе MM-волокна

Практические советы

• Проверяйте цвет разъёмов: SC и LC имеют разную форму - не пытайтесь вставить LC в SC-порт, даже если кажется, что “почти подходит”
• Используйте защитные колпачки на свободных разъёмах - они предотвращают попадание пыли и царапины на феррулы
• При прокладке в шкафах не перетягивайте кабель - избыточное натяжение может деформировать волокно
• Для проверки целостности линии используйте оптический тестер - потеря более 1–2 дБ указывает на возможную проблему
• Артикул fpc50-scu-lcu-c2l-2m - единственный вариант в линейке ITK с таким сочетанием разъёмов; другие модели могут иметь одинаковые обозначения, но другой тип волокна
