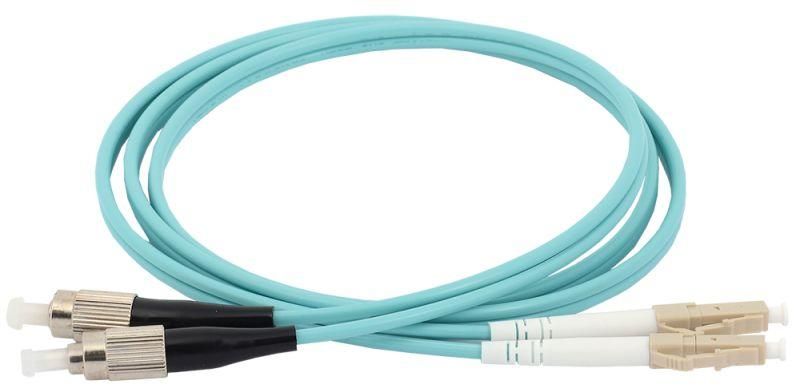

Оптический (патч-корд), MM, 50/125 (OM3), FC/UPC-LC/UPC,(Duplex),1м | FPC5003-FCU-LCU-C2L-1M ITK IEK

Патч-корд оптический многомодовый 50/125 (OM3) FC/UPC-LC/UPC (Duplex) 1м от ITK (IEK) - это готовый оптоволоконный кабель с двумя разъёмами на концах, предназначенный для быстрого подключения оборудования в оптических сетях. Артикул fpc5003-fcu-lcu-c2l-1m обеспечивает надёжную передачу сигнала на расстоянии до нескольких сотен метров в локальных сетях.

Назначение и область применения

Патч-корд оптический многомодовый 50/125 (OM3) FC/UPC-LC/UPC (Duplex) 1м используется для коммутации между активным оборудованием - например, свичами, серверами, трансиверами, тестерами и другим устройствами с оптическими портами. Подходит для внутренних сетей в центрах обработки данных, офисах, производственных помещениях и системах видеонаблюдения. Разъёмы FC и LC позволяют легко подключать его к различному типу аппаратуры: FC часто встречается на старых или промышленных устройствах, LC - на современных сетевых модулях.

Технические характеристики

• Тип волокна: многомодовое 50/125 мкм, категория OM3 - обеспечивает пропускную способность до 10 Гбит/с на расстоянии до 300 м.
• Длина: 1 метр - идеальна для краткосрочных соединений внутри стоек, щитов или между соседними устройствами.
• Разъёмы: FC/UPC на одном конце, LC/UPC на другом; оба типа с улучшенной полировкой UPC снижают потери отражённого света.
• Количество волокон: 2 (дуплекс) - позволяет одновременно передавать и принимать сигнал.
• Оболочка: полимерная композиция без галогенов - безопасна при возгорании, выделяет мало дыма и токсичных газов.
• Цвет: бирюзовый - стандартизированная цветовая маркировка для многомодового волокна OM3, упрощает идентификацию в кабельных трассах.
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в стационарных условиях.

Совместимость и монтаж

Патч-корд оптический многомодовый 50/125 (OM3) FC/UPC-LC/UPC (Duplex) 1м совместим с любым оборудованием, имеющим соответствующие порты: FC - чаще всего на оптических коммутаторах, тестерах, медиаконвертерах; LC - на большинстве современных SFP/SFP+ модулей. Монтаж не требует специального инструмента - достаточно аккуратно вставить разъёмы в порты до характерного щелчка. Не допускается перегиб кабеля радиусом менее 30 мм. Перед подключением проверьте чистоту торцевой поверхности разъёмов - грязь вызывает значительные потери сигнала.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 для оптических кабелей и рекомендациям TIA-492AAAD для многомодового волокна OM3. Оболочка выполнена из галоген-free материала, что делает его подходящим для установки в закрытых помещениях с высокими требованиями к пожаробезопасности - например, в серверных, медицинских учреждениях или общественных зданиях.

Преимущества

• Использование волокна Corning - гарантирует минимальные потери сигнала и стабильность передачи.
• Феррулы от Adamant (Япония) обеспечивают точную центровку волокна и долговечность соединений даже после множества подключений.
• Универсальная комбинация FC–LC позволяет использовать один и тот же патч-корд в смешанных средах с разным оборудованием.
• Бирюзовый цвет облегчает визуальное управление кабельной инфраструктурой.

Ограничения применения

• Не предназначен для прокладки вне помещений - отсутствует защита от УФ-излучения и механических нагрузок на открытом воздухе.
• Не работает на расстояниях более 300 м при скорости 10 Гбит/с - для длинных линий требуется одномодовое волокно.
• Не следует применять в средах с постоянными вибрациями или частыми перемещениями - разъёмы FC чувствительны к люфту и не имеют фиксирующих защёлок, как LC.

Примеры использования

• Подключение сервера с LC-портом к оптическому коммутатору с FC-портами в центре обработки данных.
• Переподключение диагностического оборудования (например, OTDR-тестера) к существующей сети.
• Временная связь между измерительными приборами и сетевыми устройствами при настройке системы.

Практические советы

• При использовании патч-корда оптический многомодовый 50/125 (OM3) FC/UPC-LC/UPC (Duplex) 1м всегда используйте защитные колпачки на разъёмах, когда они не подключены - пыль и грязь повреждают торец волокна.
• Не затягивайте разъёмы FC слишком сильно - это может деформировать феррулу и привести к отказу.
• Для контроля качества соединения используйте оптический тестер - потеря на одном таком патч-корде должна быть меньше 0,3 дБ.
• Запасайте несколько экземпляров этого артикула - он часто нужен при замене или расширении сетей, где есть оборудование с разными интерфейсами.
