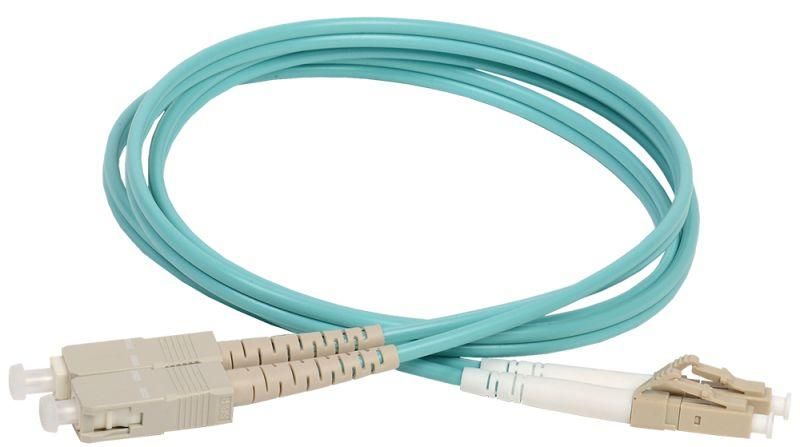

Оптический (патч-корд), MM, 50/125 (OM3), LC/UPC-SC/UPC,(Duplex),1м | FPC5003-LCU-SCU-C2L-1M ITK IEK

Патч-корд оптический многомодовый 50/125 (OM3) LC/UPC-SC/UPC (Duplex) 1м от ITK (IEK) - это готовый оптоволоконный кабель с двумя разными разъёмами на концах, предназначенный для быстрого подключения оборудования в локальных оптических сетях. Артикул fpc5003-lcu-scu-c2l-1m обеспечивает надёжную передачу сигнала на расстоянии до нескольких сотен метров в многомодовой системе.

Назначение и область применения

Патч-корд оптический многомодовый 50/125 (OM3) LC/UPC-SC/UPC (Duplex) 1м используется для временного или постоянного соединения активного оборудования - например, между коммутатором с портом SC и сервером с портом LC. Подходит для локальных сетей, центров обработки данных, телекоммуникационных стоек, систем видеонаблюдения и тестового оборудования. Благодаря длине 1 метр идеально подходит для внутренних соединений внутри шкафов и на панелях.

Технические характеристики

• Тип волокна: многомодовое 50/125 мкм, категория OM3 - обеспечивает пропускную способность до 10 Гбит/с на расстоянии до 300 м.
• Длина: 1 метр - минимизирует потери и перегибы в ограниченном пространстве.
• Разъёмы: LC/UPC (слева) и SC/UPC (справа) - оба типа с улучшенной полировкой UPC для снижения отражений и повышения точности передачи.
• Количество волокон: 2 (дуплекс) - позволяет одновременно передавать и принимать сигнал.
• Оболочка: полимерная композиция без галогенов - безопасна при возгорании, выделяет мало дыма и токсичных газов.
• Цвет оболочки: бирюзовый - стандартизированная цветовая маркировка для многомодовых OM3 кабелей, упрощает идентификацию в сложных трассах.
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в условиях стационарной установки.

Совместимость и монтаж

Патч-корд оптический многомодовый 50/125 (OM3) LC/UPC-SC/UPC (Duplex) 1м совместим с любым оборудованием, имеющим соответствующие порты: LC - чаще встречается на модульных коммутаторах и SFP-модулях; SC - распространён в старых системах, медицинских и промышленных устройствах. Монтаж не требует специального инструмента - достаточно аккуратно вставить разъёмы в порты до щелчка. Не допускается перегиб кабеля радиусом менее 30 мм. Убедитесь, что поверхности феррул (керамических вставок в разъёмах) чистые - грязь вызывает потерю мощности сигнала.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 для оптических кабелей и EN 50575 для пожаробезопасности в зданиях. Отсутствие галогенов в оболочке делает его подходящим для установки в закрытых помещениях, офисах и общественных зонах. Разъёмы выполнены с использованием феррул от Adamant (Япония) - обеспечивают высокую точность центровки волокна и долговечность соединений.

Преимущества

• Готовый к применению - не требует терминации на месте.
• Высокая стабильность сигнала благодаря качественным разъёмам и волокну Corning.
• Устойчив к механическим воздействиям за счёт прочной оболочки.
• Цветовая маркировка (бирюзовый) исключает путаницу с одномодовыми кабелями (жёлтые).
• Поддерживает современные скорости (10G, 40G, 100G Ethernet) на коротких участках сети.

Ограничения применения

• Не предназначен для прокладки вне помещений - отсутствует защита от UV-излучения и влаги.
• Не рекомендован для длинных трасс (>300 м) - многомодовое волокно OM3 имеет ограничения по дальности передачи.
• Не совместим с устройствами, требующими одномодовые разъёмы (например, FC или ST).
• Не следует использовать в средах с частыми вибрациями без дополнительной фиксации - возможен микросдвиг в разъёме.

Примеры использования

• Подключение SFP+ модуля в коммутаторе Cisco с портом LC к маршрутизатору с интерфейсом SC.
• Соединение оптического прибора (анализатора спектра) с портом SC с сервером в стойке с портом LC.
• Временная диагностика линии связи в центре обработки данных.
• Запитка камеры IP с оптическим выходом через переходник SC-LC в пределах одного шкафа.

Практические советы

• Перед подключением всегда проверяйте наличие защиты на разъёмах - снимите колпачки только перед вводом в порт.
• Не затягивайте разъёмы слишком сильно - это может повредить феррул. Щелчок - достаточное усилие.
• При хранении наматывайте кабель свободной петлёй (диаметром >10 см), не скручивайте и не перегибайте.
• Для обслуживания используйте специальные очки для проверки чистоты разъёмов - даже маленькая пылинка может вызвать потерю сигнала.
• Артикул fpc5003-lcu-scu-c2l-1m - выбирайте именно этот вариант, если вам нужен переход LC→SC. Обратите внимание: другие модели с тем же названием могут иметь другой тип разъёма или длину.
