Оптический (патч-корд), MM, 50/125 (OM3), LC/UPC-SC/UPC,(Duplex),5м | FPC5003-LCU-SCU-C2L-5M ITK IEK

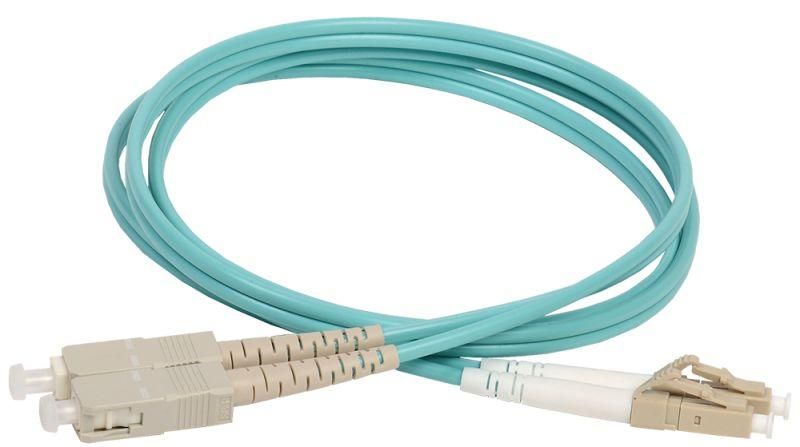

Патч-корд оптический многомодовый 50/125 (OM3) LC/UPC-SC/UPC (Duplex) 5м от ITK (IEK) - это готовый оптоволоконный кабель с двумя разными разъёмами на концах, предназначенный для быстрого подключения оборудования в оптических сетях. Артикул fpc5003-lcu-scu-c2l-5m обеспечивает надёжную передачу сигнала на расстоянии до 5 метров в локальных сетях с высокой пропускной способностью.

Назначение и область применения

Патч-корд оптический многомодовый 50/125 (OM3) LC/UPC-SC/UPC (Duplex) 5м используется для коммутации между активным оборудованием - например, между сервером с портом LC и коммутатором с портом SC. Подходит для построения локальных сетей в центрах обработки данных, телекоммуникационных шкафах, системах видеонаблюдения и тестового оборудования. Благодаря категории OM3, он поддерживает скорость до 10 Гбит/с на расстояниях до 300 м, что делает его идеальным для внутризданийных связей.

Технические характеристики

• Тип волокна: многомодовое 50/125 мкм, категория OM3 - оптимизировано для работы с лазерами 850 нм
• Длина: 5 метров - минимальная длина для удобного подключения без перегибов
• Разъёмы: LC/UPC (слева) и SC/UPC (справа) - оба с улучшенной полировкой UPC для снижения потерь
• Количество волокон: 2 (дуплекс) - два отдельных канала для передачи и приёма сигнала одновременно
• Оболочка: полимерная композиция без галогенов - безопасна при возгорании, мало дымит и не выделяет токсичных газов
• Цвет оболочки: бирюзовый - стандартизированный цвет для OM3, позволяет легко отличить от других типов кабелей
• Срок службы: 15 лет - при соблюдении условий монтажа и эксплуатации

Совместимость и монтаж

Патч-корд оптический многомодовый 50/125 (OM3) LC/UPC-SC/UPC (Duplex) 5м совместим с любым оборудованием, имеющим соответствующие порты: LC - чаще встречается на модулях SFP/SFP+, SC - распространён на старых и промышленных коммутаторах. Монтаж выполняется без инструментов: просто вставьте разъёмы в порты до щелчка. Не допускайте резких изгибов радиусом менее 30 мм - это может повредить волокно. Кабель не предназначен для прокладки в земле или на открытом воздухе - только внутри помещений.

Безопасность и стандарты

Использование галоген-free материала оболочки соответствует требованиям IEC 60754-1/2 и IEC 61034-2 - кабель можно применять в закрытых помещениях с повышенными требованиями к пожаробезопасности, таких как офисы, медицинские учреждения и транспортные узлы. Разъёмы выполнены с феррулами Adamant (Япония), обеспечивающими точную центровку волокна и соответствие стандартам IEC 61754-20 (LC) и IEC 61754-4 (SC).

Преимущества

• Высокая стабильность передачи благодаря качественному волокну Corning - минимизация потерь и отражений
• Универсальность интерфейсов LC–SC - решает проблему несоответствия разъёмов на разных устройствах
• Бирюзовая оболочка - визуальное различение типа кабеля, исключает ошибки при обслуживании
• Галоген-free материал - безопаснее при аварийном нагреве, подходит для объектов с жесткими нормами пожарной безопасности
• Длительный срок службы - снижает затраты на замену и техобслуживание

Ограничения применения

• Не использовать вне помещений - оболочка не защищена от УФ-излучения, влаги и механических воздействий
• Не подходит для длинных трасс - OM3 рассчитана максимум на 300 м при 10 Гбит/с; для больших расстояний нужен одномодовый кабель
• Не рекомендуется для подключения к устройствам с FC или ST разъёмами - требуются адаптеры или другие патч-корды
• Запрещено перегибать или сдавливать кабель - это вызывает увеличение потерь или поломку волокна

Примеры использования

• Подключение сервера с SFP+ модулем (порт LC) к коммутатору с портом SC в дата-центре
• Связь между оптическим терминалом и анализатором сети в сервисной лаборатории
• Передача видео с камеры через оптический концентратор к регистратору в системе видеонаблюдения
• Временная подстановка в тестовой среде при проверке работоспособности оптических портов

Практические советы

• Перед подключением всегда проверяйте чистоту разъёмов - грязь на ферруле вызывает значительные потери сигнала
• Используйте защитные колпачки при хранении и транспортировке - они предохраняют торец волокна от повреждений
• При прокладке в кабель-каналах не переплетайте этот кабель с силовыми проводами - возможны помехи и риск повреждения
• Убедитесь, что посадочные места на оборудовании имеют правильный тип разъёма - LC и SC не взаимозаменяемы без переходников
• Для частого подключения/отключения выбирайте именно этот вариант - он прочнее, чем самодельные сборки
