Оптический (патч-корд), MM, 50/125 (OM4), LC/UPC-LC/UPC,(Duplex),20м | FPC5004-LCU-LCU-C2L-20M ITK IEK

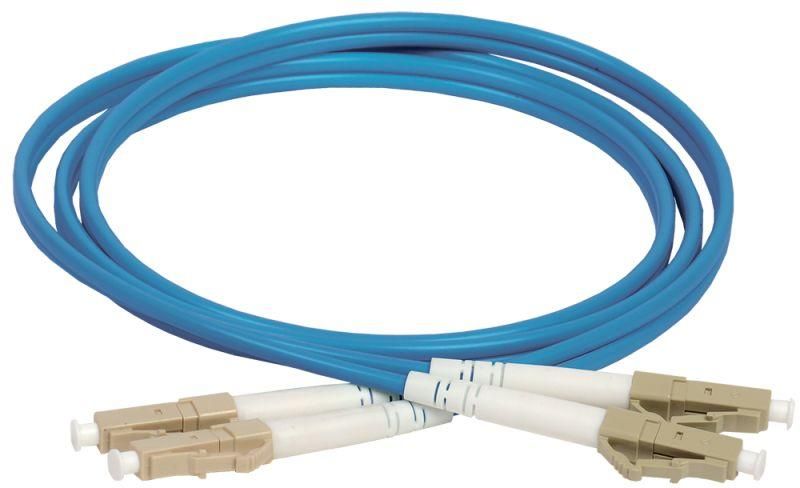

Патч-корд оптический многомодовый 50/125 (OM4) LC/UPC-LC/UPC (Duplex) 20м от ITK (IEK) - это готовый оптоволоконный кабель с двумя разъёмами LC/UPC на концах, предназначенный для быстрого подключения оборудования в локальных оптических сетях. Артикул fpc5004-lcu-lcu-c2l-20m обеспечивает надёжную передачу данных на расстоянии до 20 метров с высокой пропускной способностью.

Назначение и область применения

Патч-корд оптический многомодовый 50/125 (OM4) LC/UPC-LC/UPC (Duplex) 20м используется для коммутации оптических линий между активным оборудованием: свичами, маршрутизаторами, серверами, трансиверами, тестовыми приборами. Подходит для внутренних установок в центрах обработки данных, офисных сетях, системах видеонаблюдения и автоматизации зданий. Многомодовое волокно OM4 позволяет передавать данные на скоростях до 100 Гбит/с на длине до 150 м, поэтому этот патч-корд идеально впишется в современные высокоскоростные сети.

Технические характеристики

• Тип волокна: многомодовое 50/125 мкм, категория OM4 - обеспечивает повышенную пропускную способность и дальность передачи по сравнению с OM3.
• Длина: 20 м - оптимальна для внутрикомнатного подключения, не требует дополнительных усилителей.
• Разъёмы: два LC/UPC - уплотнённый форм-фактор, совместим с большинством современных SFP/SFP+ модулей; UPC-полировка снижает потери отражений.
• Конструкция: дуплекс - два волокна в одном кабеле, каждое для передачи в своём направлении (Tx/Rx).
• Оболочка: полимерная композиция без галогенов, с низким дымо- и газовыделением - безопасна при возгорании, соответствует требованиям пожарной безопасности для помещений с людьми.
• Цвет оболочки: пурпурный - стандартизированная цветовая маркировка OM4, упрощает идентификацию в кабельных трассах.
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в условиях постоянных переподключений.

Совместимость и монтаж

Патч-корд оптический многомодовый 50/125 (OM4) LC/UPC-LC/UPC (Duplex) 20м совместим со всеми устройствами, имеющими порты LC/UPC. Разъёмы легко вставляются и защёлкиваются в слоты сетевых карт, оптических коммутаторов и патч-панелей. Кабель имеет достаточную гибкость для прокладки в ограниченном пространстве, но не рекомендуется перегибать радиусом менее 30 мм - это предотвращает повреждение волокон. Установка не требует специального инструмента - достаточно аккуратно вставить разъёмы до щелчка.

Безопасность и стандарты

Использование галоген-free материала оболочки соответствует нормам IEC 60754-1/2 и IEC 61034-2 - минимизирует выделение токсичных газов и дыма при нагреве. Конструкция разъёмов с феррулами Adamant гарантирует точную центровку волокон и соответствие стандартам IEC 61754-20. Продукт проходит контроль качества на каждом этапе производства, что подтверждает долговечность и стабильность параметров.

Преимущества

• Высокая пропускная способность благодаря категории OM4 - поддерживает 10G/40G/100G Ethernet.
• Надёжные разъёмы с феррулами Adamant - минимальные потери сигнала и долгий срок службы контактов.
• Устойчивость к механическим воздействиям - усиленная оболочка защищает волокна от случайных перегибов и давления.
• Чёткая цветовая маркировка (пурпурный) - ускоряет обслуживание и исключает путаницу с другими типами кабелей.
• Экологическая безопасность - материал без галогенов допущен для использования в закрытых помещениях, в том числе в жилых и медицинских объектах.

Ограничения применения

• Не предназначен для прокладки вне помещений - отсутствует защита от UV-излучения, влаги и температурных колебаний.
• Не использовать в средах с частыми вибрациями без дополнительной фиксации - возможны микросдвиги разъёмов, влияющие на связь.
• Не подлежит ремонту - при повреждении кабеля требуется замена всего патч-корда.
• Не совместим с однорежимными (SM) портами - использование с SM-оборудованием вызовет значительные потери сигнала.

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке ЦОД.
• Связь между оптическим терминалом и IP-камерой в системе видеонаблюдения.
• Передача данных от контроллера PLC к оптическому интерфейсу в промышленной автоматизации.
• Тестирование оборудования с помощью оптического анализатора через временный переходник.

Практические советы

• При прокладке не перегибайте кабель острым углом - соблюдайте минимальный радиус изгиба 30 мм.
• Закрывайте защитные колпачки разъёмов, когда они не подключены - пыль и грязь на ферруле снижают качество связи.
• Проверяйте целостность волокон перед первым использованием - при наличии трещин или глубоких царапин на торце разъёма замените патч-корд.
• Для длинных трасс (>20 м) используйте более толстые кабели с запасом прочности - данный патч-корд оптимален именно для коротких соединений в стойках.
• При сборке системы помечайте оба конца - особенно важно при множестве дуплексных соединений.
