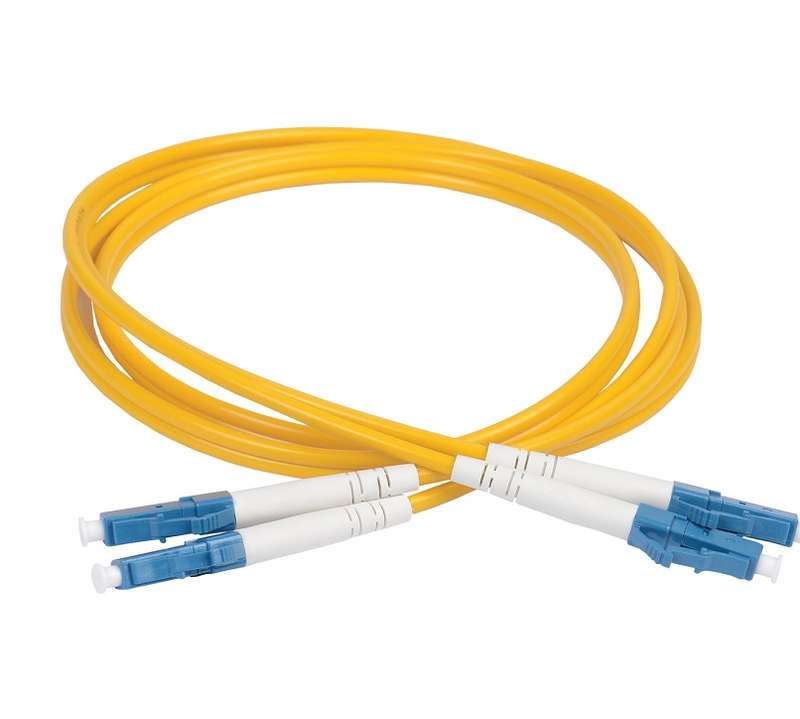

Оптический (патч-корд), SM, 9/125 (OS2), LC/UPC-LC/UPC,(Duplex),1м | FPC09-LCU-LCU-C2L-1M ITK IEK

Патч-корд оптический соединительный для одномодового кабеля (SM) 9/125 (OS2) LC/UPC-LC/UPC двойного исполнения (Duplex) LSZH 1м от ITK (IEK) — это готовое соединительное устройство для передачи световых сигналов в одномодовых оптоволоконных сетях. Артикул fpc09-lcu-lcu-c2l-1m предназначен для быстрого подключения оборудования в центрах обработки данных, телекоммуникационных узлах и на линиях высокоскоростной связи.

Назначение и область применения

Патч-корд оптический соединительный используется для временного или постоянного соединения активного оборудования — таких как маршрутизаторы, коммутаторы, серверы, оптические терминалы и тестовые приборы — между собой или с распределительными щитами. Подходит для построения локальных сетей, систем передачи данных, IPTV, FTTH и других применений, где требуется высокая пропускная способность и минимальные потери сигнала. Благодаря использованию одномодового волокна OS2, этот патч-корд эффективен на расстояниях до нескольких километров.

Технические характеристики

• Тип волокна: одномодовое (SM), стандарт OS2, размер сердцевины 9/125 мкм
• Разъёмы: два разъёма LC/UPC — идентичные, с углом полировки UPC (Ultra Physical Contact)
• Конфигурация: дуплекс (двухжильный), две оптические жилы в одном корпусе
• Длина: 1 метр
• Оболочка: LSZH (Low Smoke Zero Halogen) — малодымная, безгалогенная, безопасная при возгорании
• Цвет оболочки: желтый — стандарт для одномодовых волокон
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Патч-корд оптический соединительный совместим со всеми устройствами, имеющими порты LC/UPC — это большинство современных оптических модулей SFP/SFP+, коммутаторов и патч-панелей. Монтаж не требует специального инструмента: достаточно аккуратно вставить разъём в гнездо до характерного щелчка. Убедитесь, что разъёмы не загрязнены — перед подключением проверьте их через микроскоп или оптический детектор. Не перегибайте кабель радиусом менее 30 мм — это снижает надёжность передачи сигнала.

Безопасность и стандарты

Использование оболочки LSZH соответствует требованиям безопасности для помещений с повышенной плотностью оборудования — например, в серверных, офисах, метро и медицинских учреждениях. Оболочка не выделяет токсичных газов при нагреве и горении. Кабель изготовлен с применением волокна Corning и феррул от Adamant — это гарантирует соответствие международным стандартам IEC 61754-20 и TIA-568-C.3.

Преимущества

• Высокая точность полировки UPC обеспечивает низкий уровень отражения (≤ -50 dB) — минимизация помех в длинных линиях
• Дуплексная конструкция позволяет одновременно передавать и принимать данные — идеально для двухканальной связи
• Устойчивость к механическим нагрузкам благодаря качественной сборке и прочному кабелю
• Жёлтый цвет легко отличить от многомодовых (оранжевых) патч-кордов — исключает ошибки при монтаже
• Срок службы 15 лет — долговечность за счёт использования компонентов Corning и Adamant

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в воду — не имеет IP-защиты
• Не рекомендуется использовать в средах с частыми изгибами, трением или воздействием острых предметов — возможна повреждение волокна
• Не подходит для многомодовых систем — использование с MM-оборудованием вызовет значительные потери сигнала
• Длина 1 метр ограничивает применение там, где нужны более длинные соединения — для этого выбирайте версии 3 м, 5 м или 10 м

Примеры использования

• Подключение сервера к коммутатору в серверной комнате
• Соединение оптического терминала ONT с домашним маршрутизатором в сети FTTH
• Тестирование каналов связи с помощью оптического осциллографа или OTDR
• Переподключение оборудования в патч-панели центрального узла связи

Практические советы

• Всегда закрывайте защитные колпачки разъёмов, когда они не подключены — пыль и грязь нарушают связь
• Проверяйте целостность волокна перед установкой — даже незаметный изгиб может вызвать потерю мощности
• При замене патч-корда учитывайте тип разъёма: LC/UPC ≠ LC/APC — они несовместимы
• Для длительных линий (>100 м) используйте патч-корд только как переходник — основную часть канала делайте спайкой или герметичной муфтой
• Артикул fpc09-lcu-lcu-c2l-1m — это конкретная модель; аналоги с другими разъёмами (например, SC или ST) не взаимозаменяемы
