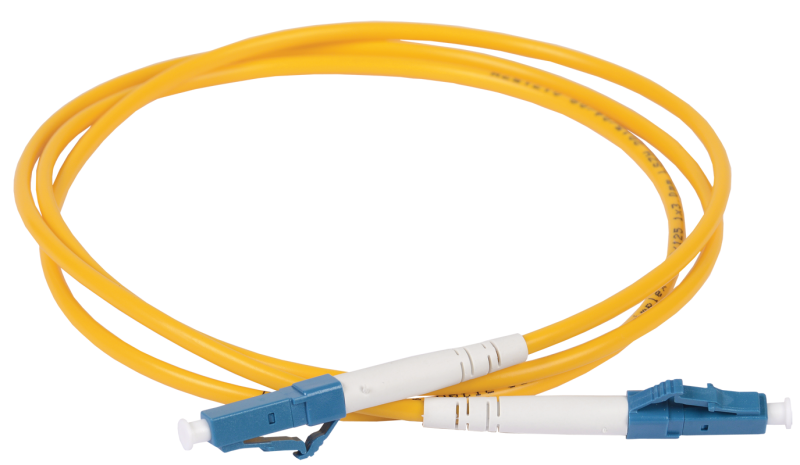

Оптический (патч-корд), SM, 9/125 (OS2), LC/UPC-LC/UPC,(simplex),10м | FPC09-LCU-LCU-C1L-10M ITK IEK

Патч-корд оптический одномодовый 9/125 (OS2) LC/UPC-LC/UPC (simplex) 10м от ITK (IEK) - это одноволоконный кабель с разъёмами LC/UPC на обоих концах, предназначенный для надёжного соединения оборудования в оптоволоконных сетях. Артикул fpc09-lcu-lcu-c1l-10m обеспечивает передачу сигнала на расстояние до 10 метров с минимальными потерями.

Назначение и область применения

Патч-корд оптический одномодовый 9/125 (OS2) LC/UPC-LC/UPC (simplex) 10м используется для коммутации оптических линий между устройствами: серверами, коммутаторами, трансиверами, тестовым оборудованием. Подходит для установки в центрах обработки данных, телекоммуникационных узлах, системах видеонаблюдения и других средах, где требуется высокая скорость передачи данных и малые потери сигнала. Применяется там, где важна стабильность на больших расстояниях - например, в городских сетях или внутри зданий с длинными трассами.

Технические характеристики

• Тип волокна: одномодовое, стандарт OS2, диаметр сердцевины 9 мкм / оболочка 125 мкм - обеспечивает низкие потери и дальность передачи до 10–40 км.
• Длина кабеля: 10 метров - оптимальна для внутренней маршрутизации в шкафах и на панелях.
• Разъёмы: LC/UPC на обоих концах - миниатюрные, плотно защёлкивающиеся, с угловым полировочным покрытием для снижения отражений.
• Количество жил: одна - сигнал передаётся в одном направлении; для двунаправленной связи нужен дуплексный кабель.
• Тип кабеля: симплекс - содержит одно оптическое волокно, легко прокладывать в ограниченном пространстве.
• Оболочка: полимерная композиция без галогенов, с низким дымо- и газовыделением - безопасна при возгорании, соответствует требованиям пожарной безопасности для помещений с людьми.
• Цвет: жёлтый - стандартизированная цветовая маркировка для одномодового волокна, позволяет быстро отличить от многомодового (оранжевого).
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в стационарных условиях.

Совместимость и монтаж

Патч-корд оптический одномодовый 9/125 (OS2) LC/UPC-LC/UPC (simplex) 10м совместим с любым оборудованием, имеющим порты LC/UPC: SFP/SFP+, GBIC, OLT, ONT, оптические коммутационные панели. Монтаж требует осторожности: не перегибайте кабель радиусом менее 30 мм, не тяните за разъёмы. Убедитесь, что порты на оборудовании тоже имеют UPC-полировку - несовместимость с APC-разъёмами вызовет значительные потери сигнала. Разъёмы LC легко вставляются и фиксируются щелчком - проверьте, чтобы они были полностью запущены в гнездо.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 для оптических кабелей и EN 50266-2-4 (огнестойкость). Оболочка без галогенов снижает выделение токсичных газов при нагреве - допустимо применение в закрытых помещениях, офисах, медицинских учреждениях. Производитель использует волокно Corning и феррулы Adamant - материалы, прошедшие промышленную сертификацию по качеству и долговечности.

Преимущества

• Высокая точность соединения благодаря UPС-полировке феррул - отражения ниже –50 dB, что важно для высокоскоростных каналов.
• Устойчивость к внешним воздействиям: материал оболочки не выделяет хлора, брома и других опасных веществ даже при температуре выше 80 C.
• Лёгкая и компактная конструкция - удобен для плотной укладки в оптических распределительных шкафах.
• Стандартный желтый цвет упрощает идентификацию в сложных кабельных системах.

Ограничения применения

• Не предназначен для прокладки на открытом воздухе - отсутствует защита от УФ-излучения и механических повреждений.
• Не работает с разъёмами APC (зелёного цвета); использование с ними вызовет повышенные потери и возможную нестабильность связи.
• Не рекомендован для частого подключения/отключения более 500 раз - срок службы разъёмов ограничен механической прочностью феррула.
• Не подходит для передачи мощных лазерных импульсов свыше 1 W - риск повреждения торца волокна.

Примеры использования

• Подключение SFP+ модулей в коммутаторе Cisco к оптическому патч-панели.
• Соединение ONU с GPON-терминалом в квартире или офисе.
• Тестирование оптических линий с помощью OTDR-прибора через временные переходники.
• Межсерверные соединения в стойках центра обработки данных.

Практические советы

• Перед подключением всегда протирайте торец разъёма специальной салфеткой и спиртом - грязь на конце волокна - основная причина потерь сигнала.
• При прокладке в шкафах используйте кабельные органайзеры - не допускайте перегиба и скручивания.
• Для двухсторонней передачи данных (например, Ethernet) используйте два таких патч-корда или выбирайте дуплексный вариант (LC/UPC-LC/UPC duplex).
• Артикул fpc09-lcu-lcu-c1l-10m - идеальный выбор, когда нужен именно 10-метровый одномодовый кабель с гарантированной совместимостью. Не заменяйте его на многомодовые аналоги - это приведёт к недостижению заявленной скорости.
