Оптический (патч-корд), SM, 9/125 (OS2), LC/UPC-LC/UPC,(simplex),3м | FPC09-LCU-LCU-C1L-3M ITK IEK

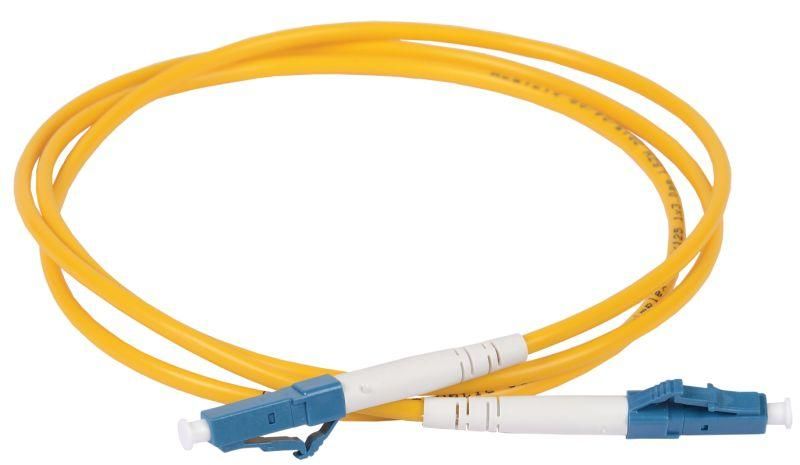

Патч-корд оптический соединительный для одномодового кабеля (SM) 9/125 (OS2) LC/UPC-LC/UPC одинарного исполнения (Simplex) LSZH 3м от ITK (IEK) — это готовое соединительное устройство для передачи световых сигналов в одномодовых оптоволоконных системах. Артикул fpc09-lcu-lcu-c1l-3m предназначен для надежной коммутации между активным оборудованием и оптическими линиями связи.

Назначение и область применения

Патч-корд оптический соединительный используется для временного или постоянного подключения оптического оборудования: маршрутизаторов, коммутаторов, трансиверов, тестеров и других устройств, работающих на основе волоконно-оптической технологии. Подходит для установки в центрах обработки данных, телекоммуникационных узлах, на объектах связи и в промышленных сетях. Применяется там, где требуется высокая скорость передачи данных и минимальные потери сигнала — например, в FTTH, Metro Ethernet, GPON.

Технические характеристики

• Тип волокна: одномодовое (SM), стандарт OS2, размер сердцевины 9/125 мкм — обеспечивает передачу сигнала на расстояния до 40–80 км без репитеров.
• Разъемы: LC/UPC — два одинаковых разъема типа LC с улучшенной полировкой UPC, снижающей отражения на контакте до минимума.
• Количество жил: одна (Simplex) — передает данные в одном направлении; для двунаправленной связи требуются два таких патч-корда или дуплексный вариант.
• Длина: 3 метра — оптимальна для внутренних соединений в стойках, панелях и на рабочих местах.
• Оболочка: LSZH (Low Smoke Zero Halogen) — материал без галогенов, не выделяющий токсичных газов и мало дыма при нагреве или возгорании.
• Цвет оболочки: желтый — стандартизированная цветовая маркировка для одномодовых волокон.
• Срок службы: 15 лет — рассчитан на длительную эксплуатацию в стационарных условиях.

Совместимость и монтаж

Патч-корд совместим со всеми современными оптическими портами, оснащенными разъемами LC. Устанавливается в патч-панели, модульных платформах, оптических распределительных щитах. Монтаж не требует специальных инструментов — достаточно аккуратно вставить разъемы в соответствующие гнезда до характерного щелчка. Не допускается перегиб кабеля радиусом менее 10 диаметров (не менее 3 см). Кабель не предназначен для прокладки под землей или в открытых воздушных линиях — он защищён только для внутри помещений.

Безопасность и стандарты

Использование материала LSZH соответствует требованиям пожарной безопасности для закрытых помещений, особенно в офисах, медицинских учреждениях и общественных зонах. Производитель применяет волокно Corning и феррулы Adamant — это гарантирует соответствие стандартам IEC 60793-2-50 и TIA-455-A-500A. Разъемы проходят контроль на затяжку усилием 1–2 Н·м и проверку на отражение (ORL > 50 дБ).

Преимущества

• Высокая точность соединения благодаря феррулам Adamant — минимизация потерь на соединении (менее 0,2 дБ).
• Устойчивость к механическим нагрузкам — прочная оболочка LSZH защищает волокно от повреждений при частом перемещении.
• Низкая вероятность помех — одномодовое волокно OS2 исключает интерференцию и дисперсию на больших расстояниях.
• Экологическая безопасность — отсутствие галогенов делает патч-корд безопасным для людей и окружающей среды при аварийном нагреве.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности без защиты — не имеет IP-защиты.
• Не подходит для прямой прокладки в земле, воздухе или на открытом воздухе — отсутствует броня и UV-защита.
• Один канал (Simplex) — нельзя использовать для двунаправленной передачи данных без второго кабеля.
• Не рекомендовано применять в условиях температур ниже –20°C или выше +70°C — возможна потеря герметичности и хрупкость волокна.

Примеры использования

• Подключение SFP+ трансивера к оптической панели в серверной комнате.
• Соединение OLT-оборудования с абонентским терминалом ONT в сети GPON.
• Тестирование оптической линии с помощью OTDR-прибора через переходник LC/LC.
• Передача данных между стойками в центре обработки данных (DC) на расстоянии до 10 метров.

Практические советы

• При подключении всегда снимите защитные колпачки с разъемов — они предохраняют от пыли и царапин.
• Не трогайте торец феррулы руками — масла с кожи вызывают увеличение потерь сигнала.
• Проверьте целостность волокна перед первым использованием — при наличии видимых трещин или изгибов замените патч-корд.
• Для длинных линий (>10 м) учитывайте суммарные потери — каждый разъем даёт около 0,2–0,3 дБ, а сам кабель — ~0,35 дБ/км.
• Артикул fpc09-lcu-lcu-c1l-3m — идеальный выбор для замены старых патч-кордов в уже существующих сетях с LC-портами.
