Оптический пигтеил, (MM), 50/125 (OM2), LC/UPC, LSZH, 1,5м | FPT50-LCU-C1L-1M5 ITK IEK

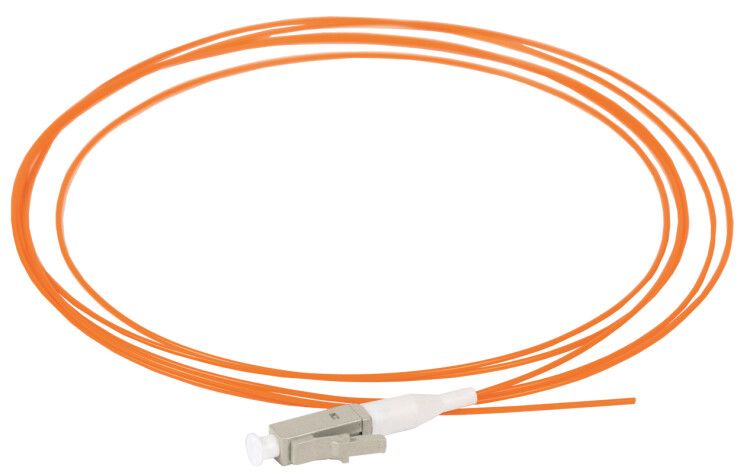

Оптический пигтейл многомодовый 50/125 (OM2) LC/UPC LSZH 1.5м - это односторонне оконцеванный оптический кабель для подключения к сетевому или измерительному оборудованию через разъём LC. Применяется в местах, где требуется сварка второго конца с основной оптоволоконной линией. Бренд ITK (IEE) и артикул fpt50-lcu-c1l-1m5 обеспечивают совместимость с типичными решениями на базе OM2.

Назначение и область применения

Оптический пигтейл многомодовый 50/125 (OM2) LC/UPC LSZH 1.5м используется для подключения оптических линий к активному оборудованию - трансиверам, коммутаторам, тестовым приборам. Второй конец пигтейла (без разъёма) сваривается с основным кабелем в распределительной коробке, щите или на стенде. Подходит для локальных сетей, систем передачи данных, CCTV, телекоммуникационных узлов, где применяются многомодовые волокна.

Технические характеристики

• Тип волокна: многомодовое 50/125 мкм (стандарт OM2)
• Разъём: LC UPC - малогабаритный, с плоской полировкой для минимального затухания
• Длина: 1,5 метра - оптимальная для внутренней маршрутизации в шкафах и коробках
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при горении, безопасна для закрытых помещений
• Цвет: оранжевый - стандартизированная маркировка многомодового волокна
• Количество жил: одна - одноканальный режим передачи
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Разъём LC/UPC совместим с любыми устройствами, поддерживающими этот тип интерфейса - SFP/SFP+, GBIC, модули GPON, оптические коммутаторы. Монтаж выполняется в два этапа: - первый конец подключается напрямую к оборудованию; - второй конец (голый волокно) сваривается с основной линией с использованием термической сварки или механического сплайса. Учитывайте посадочные размеры: разъём LC требует свободного места в панели не менее 8–10 мм вокруг корпуса. Кабель не предназначен для прокладки под давлением или в условиях частого изгиба - радиус изгиба минимум 30 мм.

Безопасность и стандарты

Оболочка LSZH соответствует требованиям IEC 60754-2 и IEC 61034-2 - материал не содержит галогенов, что снижает риск образования едких паров при возгорании. Это делает пигтейл подходящим для установки в помещениях с высокой плотностью оборудования - серверных, офисных центрах, метро, больницах. Соответствие стандарту OM2 гарантирует работу на скоростях до 1 Гбит/с на расстоянии до 550 м.

Преимущества

• Использование волокна Corning - обеспечивает стабильную передачу сигнала и низкое затухание
• Феррулы от Adamant (Япония) - точная центровка волокна, долговечность контакта, устойчивость к перепадам температур
• LSZH-оболочка - повышает пожарную безопасность без потери гибкости
• Стандартный цвет оранжевый - легко отличить от одномодовых (жёлтых) кабелей при обслуживании
• Чёткая длина 1,5 м - исключает лишние провода внутри шкафа, упрощает организацию трасс

Ограничения применения

• Не предназначена для прямого подключения к другому пигтейлу - нужен переходник или patch cord
• Не рекомендуется использовать вне помещений без защиты от УФ-излучения и механических воздействий
• OM2 не поддерживает скорости выше 10 Гбит/с на расстояниях более 300 м - для новых проектов предпочтительнее OM3/OM4
• Не допускается перегиб кабеля под углом меньше 30 мм радиуса - возможна потеря сигнала
• Не работает с одномодовыми системами - несовместим с SMF-волокном

Примеры использования

• Подключение оптического модуля SFP+ в коммутаторе к главной магистрали в серверной комнате
• Завершение волоконной линии в распределительной коробке здания перед выходом на абонента
• Тестирование сети с помощью оптического осциллографа - пигтейл служит временным ответвлением
• Монтаж в пассивных оптических сетях (PON) для подключения OLT к линии

Практические советы

• Перед сваркой проверьте чистоту конца волокна - грязь вызывает повышенное затухание
• При прокладке в шкафу используйте кабельные каналы - так сохранится целостность оболочки LSZH
• Не перетягивайте разъём LC - он чувствителен к боковым нагрузкам
• Для длительной работы в среде с колебаниями температуры выбирайте пигтейлы с запасом по длине - 1,5 м достаточно, но в сложных трассах лучше взять 2 м
• Артикул fpt50-lcu-c1l-1m5 - единственный вариант в линейке ITK с этими параметрами. Не путайте с аналогами других брендов - даже при одинаковой маркировке OM2/LC могут отличаться качество феррул и волокна
