Оптический пигтеил, (MM), 50/125 (OM4), LC/UPC, LSZH, 1,5м | FPT5004-LCU-C1L-1M5 ITK IEK

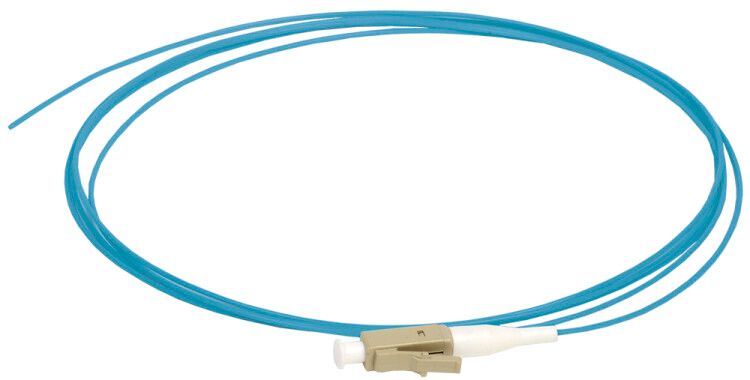

Оптический пигтейл многомодовый 50/125 (OM4) LC/UPC LSZH 1,5 м от ITK (IEK) предназначен для надёжного подключения оптоволоконных линий к оборудованию через терминальную коробку или спlicing-панель. Артикул fpt5004-lcu-c1l-1m5 обеспечивает высокую точность передачи сигнала благодаря использованию волокна Corning и феррулам Adamant.

Назначение и область применения

Оптический пигтейл многомодовый 50/125 (OM4) LC/UPC LSZH 1,5 м используется для соединения оптического кабеля с активным оборудованием - например, с коммутаторами, трансиверами или тестовыми приборами. Односторонний разъём LC позволяет легко подключить пигтейл к устройству, а второй конец - сваривается с основной линией в распределительной коробке. Подходит для локальных сетей, центров обработки данных, систем видеонаблюдения и промышленных автоматизированных объектов.

Технические характеристики

• Тип волокна: OM4 - многомодовое, оптимизированное для работы на скорости до 100 Гбит/с на расстоянии до 150 метров.
• Разъём: LC/UPC - малогабаритный одиночный разъём с улучшенной полировкой для минимальных потерь сигнала.
• Длина: 1,5 м - стандартная длина для удобного подключения внутри щитов и стоек.
• Количество волокон: 1 - однонаправленное соединение (для двунаправленной передачи требуется два пигтейла).
• Оболочка: LSZH - негорючий материал без выделения токсичных газов при нагреве, безопасен для закрытых помещений.
• Цвет: лиловый - стандартизированная маркировка для многомодового волокна OM4.
• Срок службы: 15 лет - гарантия долговечности при соблюдении условий эксплуатации.

Совместимость и монтаж

Разъём LC совместим со всеми современными оптическими платформами: patch-panel’ами, SFP/SFP+ модулями, маршрутизаторами и серверами. Монтаж выполняется путём сварки второго конца пигтейла к основному оптическому кабелю в специальной муфте или распределительной коробке. Убедитесь, что диаметр волокна соответствует 50/125 мкм - несовместим с одномодовым волокном 9/125 мкм. Не допускается перегиб кабеля радиусом менее 30 мм во время установки.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 для оптических кабелей. Оболочка LSZH обеспечивает соответствие нормам пожарной безопасности для помещений с повышенными требованиями к эргономике и экологии - офисам, медицинских учреждениях, метро и промышленных зонах. Применяемые компоненты (Corning Fiber + Adamant Ferrule) проходят контроль качества по международным стандартам ISO/IEC 11801.

Преимущества

• Высокая точность передачи за счёт качественных феррул Adamant - снижение потерь на соединении до 0,2 дБ.
• Устойчивость к механическим нагрузкам - прочная оболочка LSZH предохраняет волокно от повреждений при прокладке.
• Стандартная длина 1,5 м - идеально подходит для внутренней сборки в шкафах без лишнего провода.
• Яркая лиловая маркировка - быстрая визуальная идентификация типа волокна OM4 среди других кабелей.

Ограничения применения

• Не предназначена для прямой прокладки вне помещений - отсутствует броня и защита от УФ-излучения.
• Не работает с одномодовыми системами - отличается по диаметру сердцевины (50 мкм против 9 мкм).
• Не рекомендуется использовать в условиях постоянного изгиба или трения - возможна деформация волокна.
• Требуется профессиональная сварка второго конца - нельзя просто подключить к другому разъёму без подготовки.

Примеры использования

• Подключение оптического интерфейса коммутатора в серверной комнате к главному кабелю, проложенному по каналам.
• Завершение волоконной линии в распределительной коробке на этаже здания перед переходом на клиентские устройства.
• Тестирование сети с помощью оптического анализатора - пигтейл служит временным адаптером между источником и линией.

Практические советы

• Перед монтажом проверьте цвет оболочки - лиловый = OM4, жёлтый = OS2 (одномодовый). Перепутать невозможно случайно - они несовместимы.
• Используйте защитные колпачки на разъёме LC до момента подключения - пыль и грязь на ферруле вызывают значительные потери сигнала.
• При сварке второго конца применяйте только профессиональный сварщик и контролируйте качество соединения - потеря более 0,3 дБ требует повторной операции.
• Артикул fpt5004-lcu-c1l-1m5 - единственный вариант в этой серии с такими параметрами; аналоги с другими длинами или цветами не подходят для замены без изменения проекта.
