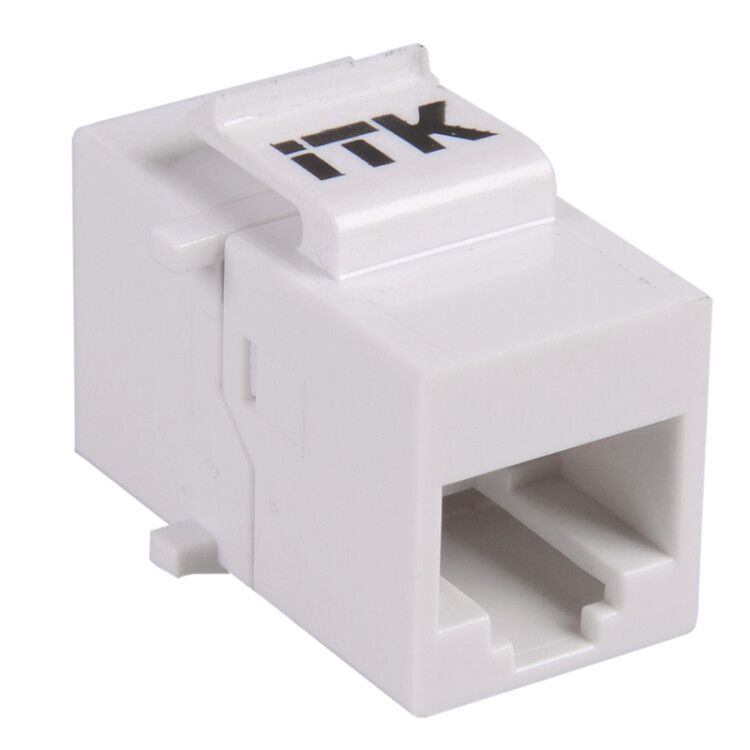

Адаптер проходной ITK IDC Dual-IDC Dual категория 5е UTP тип Keystone Jack белый - CS7-1C5EU IEK

Проходной адаптер категории 5E UTP, RJ45-RJ45, тип Keystone Jack, белый (артикул cs7-1c5eu, бренд ITK) предназначен для соединения двух участков сетевого кабеля без потери качества сигнала. Устройство устанавливается в стеновые или напольные коробки системы коммуникационной инфраструктуры.

Назначение и область применения

Проходной адаптер категории 5E UTP используется для удлинения существующих кабельных линий или объединения двух отрезков UTP-кабеля. Подходит для создания точек доступа в зонах, где невозможно проложить цельный кабель - например, за перегородками, в распределительных шкафах или при ремонте поврежденного участка сети. Применяется в офисных, образовательных и промышленных системах связи на базе структурированных кабельных систем (СКС).

Технические характеристики

• Категория: Cat.5e - поддерживает скорость передачи до 1 Гбит/с на расстоянии до 100 метров
• Разъёмы: два стандарта RJ45 (8P8C) - один вход, один выход
• Тип контактов: медные жилы с серебряным покрытием для снижения сопротивления
• Способ монтажа: встраиваемый - устанавливается в стандартную Keystone-панель или модульную рамку
• Цвет: белый - соответствует распространённой цветовой гамме сетевых компонентов
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в условиях постоянного подключения
• Длина кабеля: 0 м - устройство не содержит внутреннего провода, служит исключительно как переходник

Совместимость и монтаж

Адаптер совместим со всеми стандартными Keystone-корпусами и панелями от различных производителей. Для установки требуется вырезать отверстие 19×19 мм в стеновой или напольной коробке. Кабели подключаются через клеммные контакты внутри корпуса - необходимо зачистить жилы и закрепить их в соответствии с T568A/B. Никаких инструментов, кроме обжимного клеща и ножа, не потребуется. Адаптер не требует питания и работает пассивно.

Безопасность и стандарты

Произведён в соответствии с международными стандартами ISO/IEC 11801 и TIA/EIA-568-B. Обеспечивает соответствие требованиям к помехоустойчивости и передаче данных в сетях Ethernet 10/100/1000BASE-T. Материалы соответствуют нормам RoHS - без свинца и токсичных веществ.

Преимущества

• Высокая надёжность соединений благодаря медным контактам и качественной сборке
• Универсальная совместимость с кабелями и розетками любых брендов
• Не создаёт дополнительных точек отказа - отсутствие активных элементов снижает риск сбоев
• Экономия времени при ремонте или доработке сети - замена повреждённого участка без прокладки нового кабеля

Ограничения применения

• Не предназначено для использования вне помещений - не имеет защиты от влаги и пыли (IP-класс не указан)
• Не рекомендуется применять в средах с сильными ЭМИ без экранированной оболочки кабеля
• Не подходит для передачи PoE+ (IEEE 802.3at) выше 25 Вт - возможен нагрев при длительной нагрузке
• Не является решением для увеличения максимальной длины канала - суммарная длина кабеля не должна превышать 100 м

Примеры использования

• Подключение компьютера к сети через временно установленную розетку после демонтажа старой
• Объединение двух участков кабеля в серверной комнате при изменении планировки
• Ремонт повреждённого кабеля в стене без вскрытия всей трассы
• Добавление точки доступа в зоне, где нельзя протянуть новый кабель от маршрутизатора

Практические советы

• Перед установкой проверьте целостность обоих кабелей - адаптер не восстановит сигнал, если один из участков уже повреждён
• Используйте кабель с одинаковым классом (Cat.5e) и схемой обжима (T568A или T568B) на обоих концах
• При монтаже в панель убедитесь, что фиксирующие защёлки плотно прилегают - слабый контакт вызывает обрывы
• Не используйте этот адаптер вместо патч-панели - он не предназначен для частого подключения/отключения
• При необходимости многократного изменения схемы лучше выбрать коммутационную панель с модульными модулями
