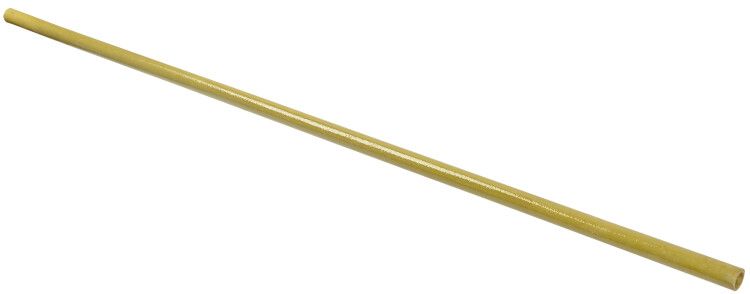

Изолятор соединительных шпилек 1000 мм для ИШП | YIS40-1000 IEK

Изолятор соединительных шпилек 1000 мм для ИШП от IEK (артикул yis40-1000) предназначен для электрической изоляции шпилек в шинных сборках высокого тока, обеспечивая безопасную передачу энергии в распределительных щитах и шкафах.

Назначение и область применения

Изолятор соединительных шпилек 1000 мм для ИШП используется для изоляции металлических шпилек, которые крепят плоские изоляторы в шинных системах. Применяется в электрических распределительных шкафах и щитах с рабочим током от 250 до 4000 А. Подходит для организации основных шин и ответвлений, особенно там, где требуется компактная и надёжная изоляция на больших расстояниях между шинами.

Технические характеристики

• Номинальный ток: 4000 А - выдерживает максимальные нагрузки в мощных распределительных системах
• Тип изделия: изолятор - материал обеспечивает электроизоляцию без проводимости тока
• Метрический размер резьбы: М12 - совместим с шпильками и гайками стандарта M12
• Длина: 1000 мм - позволяет использовать с широкими силовыми шинами и в сложных конфигурациях сборок
• Срок службы: 5 лет - рассчитан на длительную работу в условиях промышленного оборудования
• Материал: стекловолоконная ткань с эпоксидным покрытием - устойчив к механическим нагрузкам, влаге и химическим воздействиям

Совместимость и монтаж

Изолятор соединительных шпилек 1000 мм для ИШП устанавливается на шпильки, проходящие через плоские изоляторы в шинной сборке. Шпилька должна иметь резьбу M12 - такую же, как у изолятора. Для монтажа необходимо:

• Закрепить шпильку в корпусе шины или на опорной платформе
• Надеть изолятор на шпильку сверху или снизу, в зависимости от схемы сборки
• Установить плоский изолятор поверх изолятора-трубки
• Закрутить гайку M12, фиксируя всю конструкцию

Не допускается перегрузка изолятора выше 4000 А. Убедитесь, что зазор между шинами достаточен для предотвращения пробоя - длина 1000 мм подходит для крупных шинных систем, но требует точного соблюдения межфазных расстояний.

Преимущества

• Высокая прочность материала - стекловолокно с эпоксидной пропиткой не деформируется под давлением
• Стабильная изоляционная способность даже при повышенной температуре и влажности
• Длинная форма (1000 мм) позволяет применять в сборках с большими шагами между шинами
• Совместимость с промышленными стандартами шинных систем - легко интегрируется в существующие решения

Ограничения применения

• Не предназначена для внешней установки - не имеет защиты IP и не защищена от прямых осадков и ультрафиолета
• Не рекомендуется для переменных нагрузок выше 4000 А - возможен перегрев и повреждение изоляции
• Не подходит для частых демонтажей - многократная сборка/разборка может повредить резьбовое соединение
• Требует чёткого соблюдения межфазных расстояний - недостаточный зазор увеличивает риск пробоя

Примеры использования

• Шинные сборки в распределительных щитах среднего и высокого напряжения
• Подключение ответвлений от главных медных или алюминиевых шин в промышленных панелях
• Системы питания для станков, конвейеров, сварочных аппаратов с током до 4000 А
• Модульные распределительные устройства, где необходима вертикальная изоляция шпилек

Практические советы

• Перед монтажом проверьте, чтобы шпилька была чистой и без заусенцев - они могут повредить стенки изолятора
• Используйте только гайки M12 соответствующего класса прочности - некачественные крепления вызывают люфт и трещины
• При использовании нескольких изоляторов в одной сборке - равномерно распределяйте нагрузку, избегайте перекосов
• Для систем с высокой вибрацией дополнительно закрепите шпильки антивибрационными элементами
• Изолятор соединительных шпилек 1000 мм для ИШП от IEK - один из немногих решений с такой длиной в каталоге; выбирайте его, когда другие изоляторы слишком короткие
