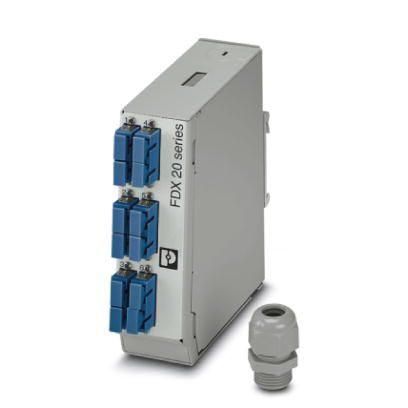

Кабельная коробка FOC-FDX20-PP-SCD6-OSP-PT9 от Phoenix Contact - это готовый оптический кросс для монтажа на DIN-рейку, предназначенный для организации и защиты соединений шести пар SC-Duplex (OS2) волоконно-оптических кабелей. Подходит для установки в распределительных щитах, телекоммуникационных шкафах и промышленных сетях.

Назначение и область применения

FOC-FDX20-PP-SCD6-OSP-PT9 используется для централизованного подключения и сращивания оптоволоконных линий. Коробка позволяет укладывать, фиксировать и защищать соединения в одном компактном модуле. Применяется там, где требуется надёжная передача сигнала: в системах автоматизации, IP-камерах, промышленной сети Ethernet over Fiber, серверных помещениях и на объектах с высокими требованиями к помехозащищённости.

Технические характеристики

• Тип корпуса: пластиковый (полипропилен), для монтажа на DIN-рейку
• Количество портов: 6 × SC-Duplex (по 2 волокна на каждый порт)
• Поддерживаемый тип волокна: OS2 (одномодовое)
• Готовность к сращиванию: внутренние элементы уже оснащены местами для термосварки и хранения излишков волокна
• Степень защиты: IP65 (защита от пыли и струй воды)
• Размеры: соответствует стандартному модулю для DIN-рейки (20 мм шириной)
• Максимальный радиус изгиба волокна: соблюдается конструкцией внутренних направляющих

Совместимость и монтаж

Kабельная коробка FOC-FDX20-PP-SCD6-OSP-PT9 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Установка занимает несколько минут: достаточно защёлкнуть корпус на рейке. Все входы и выходы кабелей расположены снизу и сверху - позволяют провести ввод без перегибов. Для заполнения используются стандартные SC-Duplex переходники. Каждый порт имеет отдельную крышку для доступа к адаптеру. Наличие внутреннего буфера для излишка волокна исключает необходимость внешней катушки.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61754-20 для разъёмов SC и обеспечивает механическую и температурную стабильность в условиях промышленной среды. Материал корпуса - самозатухающий полипропилен, что снижает риск распространения пламени. Сертифицирована для работы в диапазоне температур от –25 C до +60 C.

Преимущества

• Предварительно собранная конструкция - не требует сборки на месте
• Удобный доступ ко всем 6 портам без демонтажа всей коробки
• Защита от пыли и влаги (IP65) повышает долговечность в сложных условиях
• Экономия места благодаря компактному формату и интегрированному хранению волокна
• Чёткая маркировка портов упрощает обслуживание и диагностику

Ограничения применения

FOC-FDX20-PP-SCD6-OSP-PT9 не предназначен для наружной установки без дополнительной защиты - хотя IP65 допускает попадание струй воды, он не выдерживает постоянного воздействия дождя или погружения. Также не совместим с LC, ST или MPO-разъёмами - только с SC-Duplex. Не рекомендуется использовать в зонах с частыми вибрациями выше 10g без дополнительного крепления.

Примеры использования

• Объединение сигналов от 6 IP-камер через оптоволокно в промышленном цехе
• Централизация волоконных линий между PLC-устройствами в автоматизированной линии
• Распределение оптического сигнала от главного сервера к нескольким точкам доступа
• Замена медных кабелей на оптические в условиях сильных ЭМИ (электромагнитных помех)

Практические советы

• Перед монтажом проверьте, что все волокна имеют правильную длину - избыток лучше оставлять внутри коробки, а не снаружи
• Не затягивайте фиксирующие болты слишком сильно - это может повредить адаптеры SC
• При использовании в холодных условиях (ниже –10 C) избегайте резких перегибов волокна - материал становится более хрупким
• Для удобства обслуживания используйте этикетки на каждом порту - особенно важно при большом количестве линий
• FOC-FDX20-PP-SCD6-OSP-PT9 можно комбинировать с другими модулями Phoenix Contact в одном шкафе - они совпадают по габаритам и способу крепления
