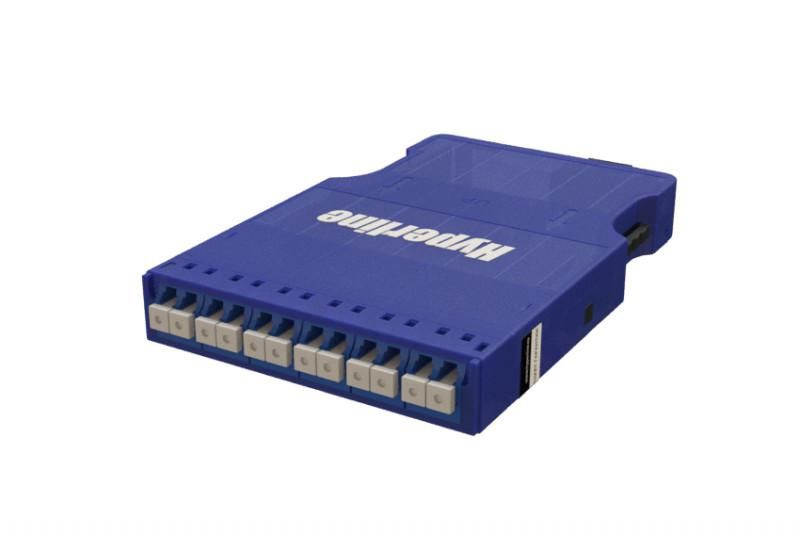

Кассета PPTR-CSS-1-6хDLC-SM/BL-BL (для опт. претерм. решений) 6 дуплексных портов LC/PC для одномод. кабеля син. корпус/синие порты Hyperline 236479

Кассета для оптических претерминированных решений 6 дуплексных портов LC/PC для одномодового кабеля, синий корпус/синие порты от бренда Hyperline (артикул 236479) предназначена для организации и коммутации одномодовых оптических соединений в стойках и шкафах. Устройство совместимо с претерминированными кабелями, ускоряет монтаж и обеспечивает компактную укладку до 6 дуплексных портов в формате 1U.

Назначение и область применения

Кассета используется для фиксации и защиты претерминированных оптических кабелей с разъёмами LC/PC в центрах распределения, серверных помещениях и телекоммуникационных шкафах. Подходит для создания магистральных линий связи, где требуется высокая плотность портов и быстрый доступ к соединениям. Применяется в сетях операторов связи, корпоративных ЦОД, системах видеонаблюдения и автоматизации.

Технические характеристики

• Количество портов: 6 дуплексных (12 волокон)
• Тип разъёма: LC/PC
• Тип волокна: одномодовое OS2
• Количество держателей сростков: 6
• Форм-фактор: 1U (высота 44,5 мм)
• Способ монтажа: крепление в 19” стойку или шкаф
• Цвет корпуса: синий
• Материал: пластик
• Наличие держателей сростков: да

Совместимость и монтаж

Кассета для оптических претерминированных решений 6 дуплексных портов LC/PC для одномодового кабеля, синий корпус/синие порты устанавливается в стандартные 19” патч-панели. Защелкивающийся механизм позволяет легко фиксировать и извлекать устройство без инструментов. Кассета имеет ту же высоту и форму, что и медные аналоги - это позволяет смешивать оптические и медные модули в одной панели. Для монтажа достаточно выровнять кассету и вставить её до щелчка; для демонтажа - потянуть за рычаг фиксации.

Безопасность и стандарты

Экранированная цельнолитая конструкция обеспечивает надёжное прямое заземление через металлический контакт патч-панели, снижая риск помех и повышая устойчивость к внешним электромагнитным воздействиям. Соответствует требованиям к герметичности и механической прочности для внутренних телекоммуникационных систем. Нет сертификатов IP, так как устройство рассчитано на использование внутри закрытых шкафов.

Преимущества

• Высокая плотность: 6 дуплексных портов в 1U - экономия места в стойке
• Готовые претерминированные решения: исключает необходимость терминализации на месте
• Удобный монтаж: защелкивающаяся система ускоряет установку и замену
• Совместимость с другими типами кассет: можно сочетать с медными модулями в одной панели
• Защита волокон: держатели сростков предотвращают перегибы и натяжение

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и пыли
• Поддерживает только одномодовые кабели OS2 - несовместима с многомодовым волокном
• Работает только с претерминированными кабелями LC/PC; требует заранее подготовленного кабеля нужной длины
• Не содержит встроенных сплиттеров или муфт - служит только для фиксации и маршрутизации

Примеры использования

• Центр распределения сигнала в офисном здании - подключение серверов к ядре сети
• Шкаф управления в производственной линии - связь между контроллерами и датчиками
• Видеонаблюдение - сбор точек камеры с дальнего расположения через одномодовый кабель
• Телефонная станция - организация оптических линий между этажами

Практические советы

• Перед монтажом проверьте длину претерминированного кабеля - он должен свободно доходить до кассеты без натяжения
• Используйте кассету только с кабелями, соответствующими стандарту OS2 - для других типов волокна потребуется другая модель
• При использовании нескольких кассет в одной панели соблюдайте цветовую маркировку: синий корпус указывает на одномодовое волокно
• Не допускайте перегиба волокна радиусом менее 30 мм - даже в готовом кабеле это может вызвать потерю сигнала
• При обслуживании всегда отключайте питание активных устройств - работа с оптическими интерфейсами безопасна, но лучше избежать случайного включения
