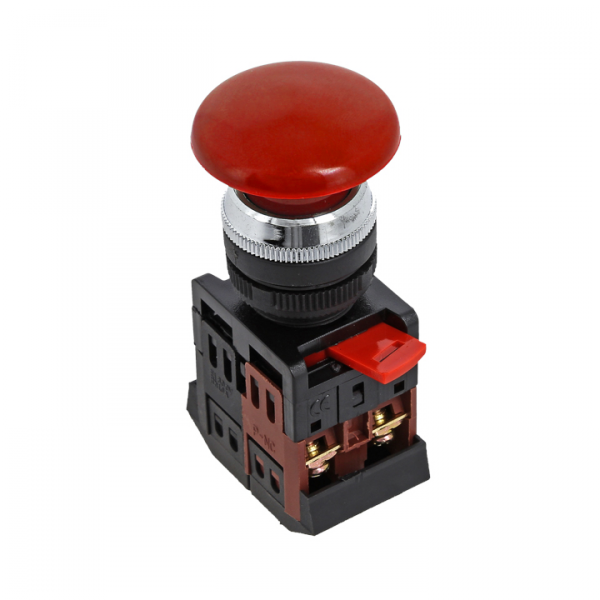

Кнопка красная AEA-22 Гриб NO+NC - pbn-aea-r EKF

Кнопка грибок красная AEA-22 NO+NC от EKF — устройство аварийной остановки с двумя контактами (НО и НЗ), предназначенное для быстрого отключения оборудования в экстренных ситуациях. Устройство соответствует стандартам ГОСТ и подходит для установки на панели управления в условиях от -10 до +40 °C.

Назначение и область применения

Кнопка грибок красная AEA-22 NO+NC используется для немедленного отключения электрооборудования при аварии, опасности или необходимости экстренной остановки. Красный цвет и выпуклая форма позволяют легко найти и нажать её даже в стрессовой ситуации. Применяется в системах управления станков, конвейеров, насосов, прессов и других производственных механизмов, где требуется надёжный и быстрый способ остановить процесс.

Технические характеристики

• Тип кнопки: грибовидная, с самовозвратом — после нажатия автоматически возвращается в исходное положение
• Контакты: один нормально открытый (НО) и один нормально замкнутый (НЗ) — обеспечивают управление как по размыканию, так и по замыканию цепи
• Номинальный ток: 7,5 А — допустимая нагрузка для коммутации
• Напряжение: до 660 В переменного тока (AC) и до 400 В постоянного тока (DC)
• Частота: 50 Гц — оптимизировано для сетей в России и странах СНГ
• Диаметр отверстия: 22 мм — требуемый размер для монтажа в панели
• Степень защиты: IP40 — защита от предметов больше 1 мм, но не от воды и пыли
• Материал корпуса: пластик — легкий, устойчивый к механическому воздействию
• Цвет: красный — стандартизированный цвет для аварийных остановок
• Климатическое исполнение: УХЛ3 — предназначена для работы в помещениях с умеренным климатом, без агрессивной среды
• Диапазон температур: от -10 до +40 °C — не рекомендуется использовать вне этого интервала
• Нормативный документ: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003), ГОСТ 12.2.007.13-2000

Совместимость и монтаж

Кнопка грибок красная AEA-22 NO+NC монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки потребуется стандартный крепёж, входящий в комплект (обычно гайка и шайба). Подключаются два провода к каждому из контактов: НО и НЗ. Обязательно проверьте соответствие напряжения и тока в цепи заявленным параметрам — 7,5 А и 660 В AC / 400 В DC. Не используйте с высокими импульсными нагрузками без дополнительной защиты.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 и МЭК 60947-5-1-2003, что гарантирует безопасную работу в промышленных системах управления. Цвет красный и форма грибка соответствуют ГОСТ 12.2.007.13-2000 — правилам оформления аварийных органов управления. Это обязательное условие для соблюдения норм безопасности на производстве.

Преимущества

• Два контакта (НО+НЗ) позволяют использовать одну кнопку для одновременного управления несколькими цепями — снижает количество компонентов в схеме
• Высокая чувствительность к нажатию благодаря большому радиусу головки — достаточно слегка задеть пальцем для срабатывания
• Автоматический возврат — не требует ручного перевода в исходное состояние, предотвращает случайное включение
• Простая замена — совместима со стандартными панелями, не требует доработки

Ограничения применения

• Не предназначена для использования во влажных, запылённых или агрессивных средах — степень защиты IP40 не обеспечивает герметичность
• Рабочая температура ограничена: ниже -10 °C возможна потеря эластичности материалов, выше +40 °C — риск перегрева контактов
• Не подходит для частых циклов включения/выключения — рассчитана на аварийное применение, а не на регулярное управление
• Не имеет световой индикации — нельзя использовать там, где нужен визуальный контроль состояния

Примеры использования

• Аварийная остановка станка ЧПУ на металлообрабатывающем участке
• Остановка конвейера при попадании человека в зону движения
• Отключение насосной группы при утечке или перегрузке
• Экстренная остановка системы подачи сырья в пищевом производстве

Практические советы

• При монтаже убедитесь, что отверстие в панели точно 22 мм — меньшее вызовет повреждение корпуса, большее — плохую фиксацию
• Подключайте НО и НЗ контакты согласно схеме управления — перепутанные контакты могут привести к некорректному срабатыванию
• Не закрывайте кнопку крышкой или декоративным элементом — она должна быть доступна в любой момент
• Проверяйте работоспособность кнопки ежемесячно — особенно если она находится в резерве
• Для более жестких условий (пыль, влага) выбирайте модели с IP65/IP67 — AEA-22 не подходит для таких задач
