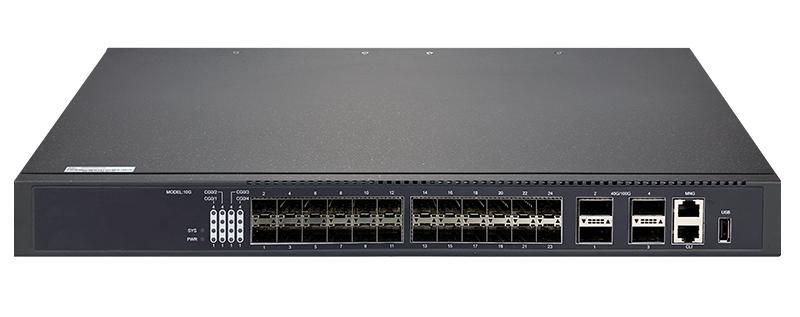

Коммутатор управляемый уровня ядра сети L3 24 10Гб/с SFP+4х40/100Гб/с QSFP28 1 RJ45 консольный порт MGMT NIKOMAX GL-SW-X304-28SQ GIGALINK

Коммутатор Gl-SW-X304-28SQ от бренда NIKOMAX - это управляемый L3-устройство для построения высоконагруженных сетей ядра и агрегации, обеспечивающее скорость до 100 Гбит/с и надёжное резервирование питания. Подходит для дата-центров, операторских сетей и крупных корпоративных инфраструктур.

Назначение и область применения

Gl-SW-X304-28SQ предназначен для работы на уровне ядра или агрегации в локальных сетях. Он связывает несколько сегментов сети, обеспечивает маршрутизацию между VLAN, фильтрацию трафика и контроль доступа. Устройство идеально подходит для:

• дата-центров - как TOR-коммутатор для соединения серверных стоек;
• сетей провайдеров - для центрального узла распределения трафика;
• корпоративных сетей среднего и большого масштаба - где требуется высокая пропускная способность и Layer-3 функциональность.

Технические характеристики

• Порты SFP+: 24 порта, скорость 1/10 Гбит/с - для подключения оптоволоконных модулей (например, SR/LR);
• Порты QSFP28: 4 порта, поддержка 40 Гбит/с и 100 Гбит/с - для uplink-соединений с другими коммутаторами или оборудованием высокой ёмкости;
• Консольный порт: 1 порт RJ45 - для первичной настройки через терминал;
• Управление: 1 порт MGMT (Ethernet) - для удалённого администрирования;
• USB-порт: 1 порт - для сохранения конфигураций или обновления прошивки;
• Питание: два сменных блока питания, режим резервирования 1+1 - автоматический переключение при выходе одного из них из строя;
• Охлаждение: четыре вентилятора - обеспечивают стабильную работу при постоянной нагрузке;
• Корпус: металлический, совместим с монтажом в стойку 19” и настольной установкой.

Совместимость и монтаж

Gl-SW-X304-28SQ совместим с любыми SFP+ и QSFP28 модулями, соответствующими стандартам IEEE 802.3ba и 802.3ae. Для подключения используйте однорежимные (SMF) или многорежимные (MMF) оптические кабели в зависимости от расстояния.

Монтаж возможен двумя способами:

• в 19-дюймовую стойку - с использованием кронштейнов, входящих в комплект;
• настольно - на ровной поверхности с достаточным воздушным пространством вокруг для теплоотвода.

Не забудьте подключить оба блока питания для реализации резервирования. Консольный порт требует переходника RS-232 (DB9–RJ45) для подключения к ПК.

Безопасность и стандарты

Gl-SW-X304-28SQ соответствует требованиям безопасности EN 60950-1 и EMC EN 55032 / EN 55024. Устройство защищено от перепадов напряжения и имеет встроенную систему защиты от перегрева. Все интерфейсы поддерживают протоколы QoS, ACL, STP/RSTP/MSTP, IGMP Snooping - для управления трафиком и предотвращения широковещательных штормов.

Преимущества

• Высокая плотность портов: 24×10G + 4×100G - минимизирует количество необходимых устройств;
• Резервированное питание 1+1 - повышает uptime критически важных сетей;
• Поддержка L3-маршрутизации - позволяет заменить внешние маршрутизаторы в некоторых сценариях;
• Эффективная система охлаждения - снижает риск сбоев при длительной работе на максимальной нагрузке;
• Web-интерфейс и CLI - гибкое управление как для новичков, так и для опытных администраторов.

Ограничения применения

• Нет портов Ethernet 1G/10G Base-T - все медные подключения должны выполняться через внешние медиаконвертеры;
• Не поддерживает PoE - нельзя запитывать IP-камеры, точки доступа или телефоны напрямую;
• Требуется наличие оптических модулей (SFP+/QSFP28) - они не входят в комплект и приобретаются отдельно;
• Высокое энергопотребление - необходимо рассчитать мощность UPS и системы охлаждения помещения.

Примеры использования

• В дата-центре: Gl-SW-X304-28SQ стоит в середине стойки, 24 порта SFP+ подключены к серверам, 4 порта QSFP28 - к верхнему уровню (core-switch) или другому коммутатору;
• В офисе: используется как агрегационный коммутатор, собирающий трафик с нескольких access-устройств и передающий его на маршрутизатор с помощью 100G-канала;
• В ISP-сети: служит точкой сбора трафика от клиентских OLT или базовых станций, с последующей маршрутизацией в backbone.

Практические советы

• Перед установкой проверьте, что оптические модули подходят по типу (SR, LR, ER) и длине волны к вашим кабелям - несовместимые модули не будут работать;
• Используйте консольный порт для первой настройки, даже если есть MGMT-порт - он гарантирует доступ при проблемах с сетью;
• Настройте SNMP и Syslog для мониторинга температуры, нагрузки портов и аварийных событий;
• Обязательно задайте приоритеты трафика (QoS) - особенно если в сети используются VoIP или видеостриминг;
• При установке в стойку оставьте минимум 1U свободного места сверху и снизу для лучшей циркуляции воздуха.
