Комплект медных шин для реверса КТЭ 150 EKF | ctr-k-11

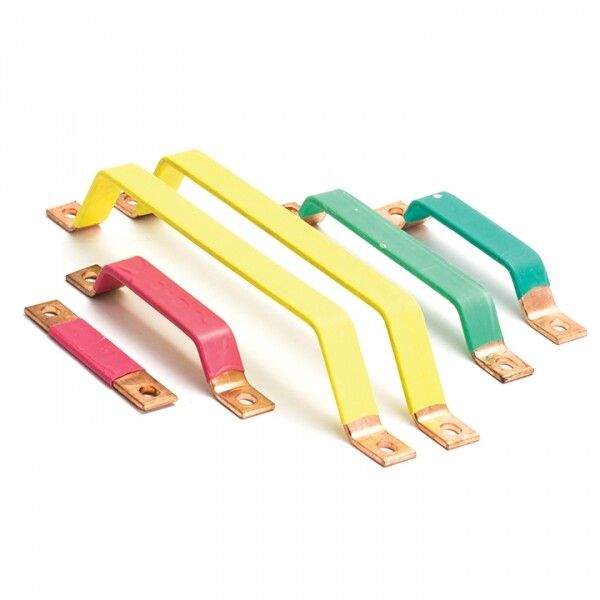

Комплект медных шин для реверса КТЭ 150 от EKF (арт. ctr-k-11) предназначен для создания реверсивной схемы управления контактными аппаратами КТЭ без использования внешних переключателей. Компоненты комплекта позволяют собрать надёжную коммутационную цепь прямо на месте установки.

Назначение и область применения

Комплект медных шин для реверса КТЭ 150 используется для реализации реверсивного управления электродвигателями через два контактора КТЭ. Он заменяет громоздкие провода между контактами, обеспечивая более плотное и безопасное соединение внутри распределительного щита. Применяется там, где требуется частая смена направления вращения - например, на насосных станциях, транспортерах, лифтах, металлорежущих станках.

Технические характеристики

• Материал: медь - высокая проводимость и устойчивость к нагреву
• Способ монтажа: фиксация винтовыми зажимами - позволяет легко демонтировать и переустанавливать
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и запыление
• Гарантийный срок: 84 месяца - подтверждает долговечность материалов и технологии производства

Совместимость и монтаж

Комплект медных шин для реверса КТЭ 150 совместим с контактными аппаратами серии КТЭ, имеющими стандартные расположения клемм. Монтаж выполняется путём вставки шин в соответствующие клеммы контакторов и затяжки винтов моментом 1–1,5 Нм. Не требует сверления или доработки корпуса. Все элементы комплекта предварительно вырезаны и согнуты под нужным углом - достаточно точно совместить их с клеммами.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ Р 50030.4.1 и IEC 60947-4-1. Медные шины имеют изолированные участки, исключающие случайные замыкания. Конструкция защищает от самопроизвольного ослабления винтовых соединений при вибрации.

Преимущества

• Замена множества проводов одним компактным решением - снижает риск ошибок при монтаже
• Меньшее переходное сопротивление - меньше потерь энергии и тепла
• Стандартизированная форма - не нужны точные замеры или резка на объекте
• Высокая механическая прочность - не деформируются при нормальной эксплуатации

Ограничения применения

• Не для других типов контакторов (например, KTE, ABB, Schneider) - только для КТЭ
• Рассчитан на рабочий ток до 150 А; применение выше этого значения недопустимо
• Не рекомендовано использование вне закрытых щитов - хотя исполнение УХЛ4, открытый монтаж повышает риск окисления и повреждения

Примеры использования

• Подъёмник с реверсивным управлением - быстрая смена направления движения платформы
• Циркулярная пилы с автоматическим возвратом - после завершения реза двигатель меняет направление
• Конвейерная система с двойным ходом - перемещение материала вперёд/назад

Практические советы

• Перед монтажом проверьте соответствие номера клемм на контакторах - шины рассчитаны на определённую последовательность
• Обязательно используйте изолированный инструмент при работе под напряжением
• Проверяйте затяжку винтов каждые 6 месяцев - особенно в условиях вибраций
• Не применяйте смазку на контактных поверхностях - она увеличивает сопротивление
• Если ваша модель КТЭ имеет другую цветовую маркировку клемм - ориентируйтесь на функциональные метки L1/L2/T1/T2, а не на цвет
