Комплект медных шин для реверса КТЭ 500 EKF | ctr-k-16

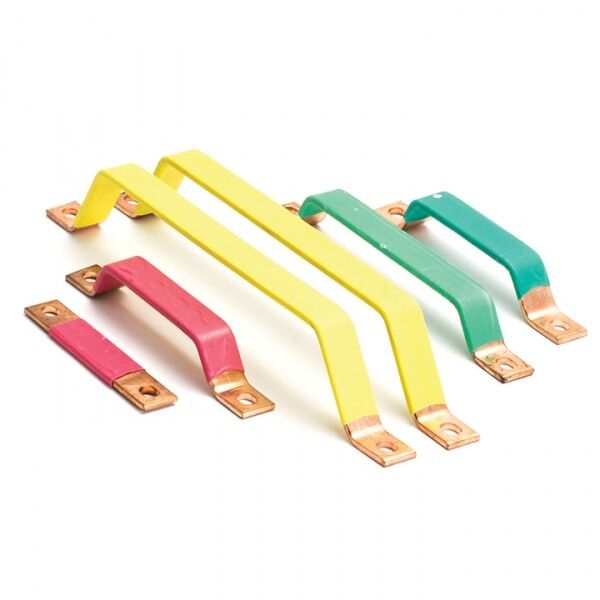

Комплект медных шин для реверса КТЭ 500 от EKF (арт. ctr-k-16) - готовый набор медных проводников для создания реверсивной схемы управления контактными аппаратами КТЭ без необходимости самостоятельной нарезки и гибки шин. Подходит для монтажа в распределительных щитах промышленного оборудования.

Назначение и область применения

Комплект медных шин для реверса КТЭ 500 предназначен для упрощения сборки реверсивных цепей управления с использованием двух контакторов КТЭ. Он позволяет заменить громоздкие внешние соединения проводами на компактную, надёжную и безопасную систему из жестких медных шин. Применяется в автоматизированных системах, где требуется частое переключение направления движения - например, в лифтах, транспортерах, насосных станциях и станках с реверсивным приводом.

Технические характеристики

• Материал: медь - обеспечивает высокую электропроводность и термическую стойкость
• Тип изделия: комплект медных шин для реверса КТЭ
• Способ монтажа: винтовые зажимы - фиксация без сварки, допускает многократное демонтирование
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Гарантийный срок: 84 месяца - подтверждает долговечность материалов и качества изготовления

Совместимость и монтаж

Комплект медных шин для реверса КТЭ 500 совместим с контактными аппаратами серии КТЭ, включая модели с номинальным током до 500 А. Монтаж выполняется через винтовые зажимы - необходимо лишь выставить шины по месту и затянуть болты моментом, соответствующим рекомендациям производителя контактора. Шины уже предварительно согнуты под нужный угол и имеют точные отверстия под клеммы КТЭ - не требуют доработки. Для правильной установки проверьте соответствие расположения клемм на вашем контакторе с чертежом в комплекте.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50030.4.1 и IEC 60947-4-1. Комплект медных шин для реверса КТЭ 500 исключает риск случайного замыкания между фазами за счёт изолированного шага между проводниками и чёткой геометрии формы. Напряжение работы - до 690 В переменного тока. Не применяйте в средах с агрессивными химическими веществами или постоянным воздействием открытого пламени.

Преимущества

• Снижает время монтажа на 40–60% по сравнению с прокладкой кабелей
• Уменьшает потери энергии благодаря низкому сопротивлению меди
• Обеспечивает более плотное и равномерное прилегание к клеммам контактора
• Не требует специального инструмента - достаточно отвёртки
• Защищает от человеческой ошибки - все элементы точно рассчитаны под конкретную модель КТЭ

Ограничения применения

• Подходит только для контакторов КТЭ - несовместим с другими сериями (например, KF, ABB, Schneider)
• Не предназначен для работы при температурах ниже −40 C или выше +40 C
• Запрещено использовать в помещениях с классом взрывоопасности
• Не следует применять в цепях постоянного тока - шины оптимизированы под переменный ток 50/60 Гц

Примеры использования

• Реверсивная схема управления ленточным конвейером в пищевой промышленности
• Переключение направления вращения насоса в системе водоснабжения
• Автоматизация подъёмника или эскалатора с функцией реверса
• Станки с ЧПУ, где требуется быстрое изменение направления движения рабочего органа

Практические советы

• Перед монтажом обязательно проверьте, что контакторы КТЭ находятся в отключенном состоянии и снято питание
• При затяжке винтов используйте динамометрический ключ - переусилие повредит клеммы, недостаточное усилие вызовет нагрев
• Убедитесь, что посадочные отверстия на шинах точно совпадают с клеммами контактора - не принуждайте детали
• Проверьте целостность изоляционных прокладок - они предотвращают замыкание между шинами
• Для обслуживания: отключите питание, затем просто ослабьте винты - шины легко снимаются без деформации
