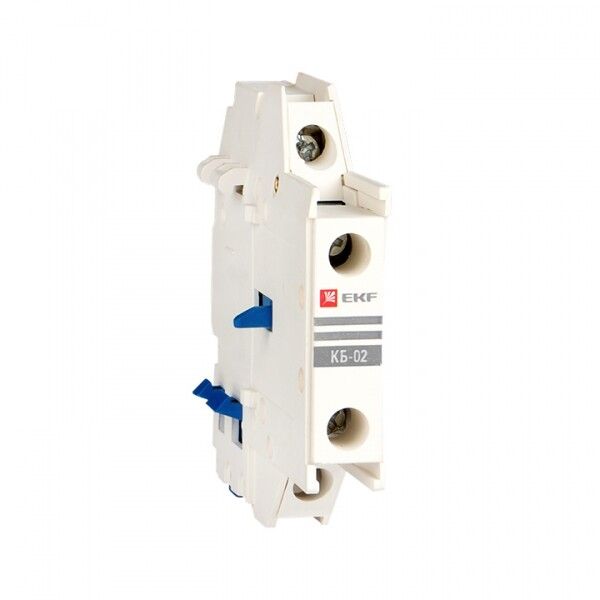

Контакт боковой дополнительный КБ-02 2NC для КМЭ EKF PROxima | ctr-kb-02

Контакт боковой дополнительный КБ-02 2NC для КМЭ PROxima, EKF PROxima, EKF - это модульное устройство для расширения функционала контакторов в системах автоматизации. Устанавливается на боковую поверхность контакторов серии PROxima, позволяет добавить два замыкающих контакта без изменения основной схемы управления.

Назначение и область применения

Контакт боковой дополнительный КБ-02 2NC предназначен для передачи сигналов в цепи управления при работе контакторов. Он используется там, где требуется дополнительная логика: сигнализация состояния включения/выключения, блокировки, управление индикаторами или вторичными устройствами. Подходит для промышленного оборудования - станков, насосов, конвейеров, систем вентиляции и других автоматизированных установок, использующих контакторы серии PROxima.

Технические характеристики

• Тип контактов: 2 нормально замкнутых (2NC)
• Управление: переменный ток (AC)
• Номинальное напряжение: 230 В AC, 50 Гц
• Рабочий ток при AC-15: до 6 А
• Рабочий ток при DC-13: до 65 А (при 230 В постоянного тока)
• Гарантийный срок: 84 месяца
• Тип установки: боковая, на контакторы серии PROxima

Совместимость и монтаж

Контакт боковой дополнительный КБ-02 2NC совместим исключительно с контактными аппаратами серии PROxima от EKF и КМЭ. Монтируется путём защёлкивания на специальный фиксирующий выступ сбоку корпуса контактора. Для установки необходимо отключить питание, снять крышку контактора (если есть) и плотно надвинуть контакт до щелчка. После монтажа проверьте механическую прочность соединения и целостность контактов тестером.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов для коммутационных устройств. Применяется в соответствии с IEC 60947-5-1. Конструкция выполнена из самозатухающего пластика, обеспечивающего безопасную работу при перегрузках и коротких замыканиях.

Преимущества

• Не требует внешнего питания - работает за счёт коммутируемой цепи контактора
• Уменьшает количество проводов и точек соединений в шкафу
• Обеспечивает жесткую механическую связь с контактором - исключает рассогласование во времени
• Высокая долговечность благодаря гарантированному сроку службы 7 лет

Ограничения применения

• Не подходит для установки на контакторы других серий (например, EKF Basic, Schneider, LS)
• Не предназначен для работы с нагрузками выше 6 А переменного тока или 65 А постоянного тока
• Не рекомендуется использовать в средах с высокой запылённостью без защиты IP-оболочки (не имеет собственной степени защиты)
• Не применяется в качестве главного коммутационного элемента - только вспомогательный сигнал

Примеры использования

• Подключение индикатора “Работает” к контактору через замкнутый контакт - светится, когда контактор включен
• Блокировка другого контактора: второй контур не включится, пока первый остаётся активным
• Передача сигнала “Авария” в PLC при отключении силового контрактора
• Автоматическое отключение вентилятора охлаждения после отключения двигателя

Практические советы

• Проверяйте соответствие типа контактора: КБ-02 2NC устанавливается только на модели PROxima с боковым креплением
• При использовании в цепях постоянного тока учтите, что максимальный ток 65 А действителен только при 230 В DC - при меньших напряжениях допустимые значения снижаются
• Не затягивайте болты или крепления рядом с установленным контактом - это может повредить механизм
• При замене старого контакта - отключите питание, снимите старый КБ-02 2NC и установите новый аналогично
• Для сложных схем с несколькими дополнительными контактами - планируйте расположение заранее, чтобы не перекрывать доступ к другим модулям
