Контакт сигнальный AL-M3 L для NXM(LE)-320(250) (левый) (R) | 203836 CHINT

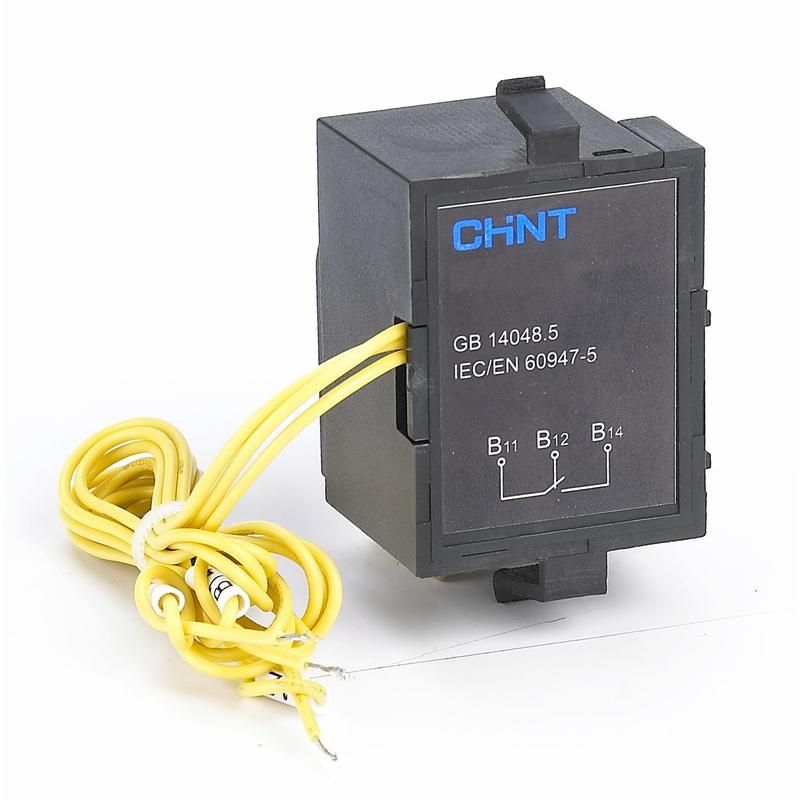

Контакт сигнальный левый для автоматических выключателей NXM-320(250) и NXM(LE)-320(250) (R) от бренда CHINT - это вспомогательный элемент, предназначенный для передачи сигнала о состоянии автомата в цепь управления или контроля. Устанавливается исключительно на модели из серии NXM(S) и используется в системах автоматизации, где требуется отслеживать положение выключателя.

Назначение и область применения

Этот контакт сигнальный левый предназначен для установки на левой стороне автоматического выключателя NXM-320(250) или NXM(LE)-320(250). Он не коммутирует силовой ток, а лишь передает информацию - например, что автомат отключен или переведён в положение “off”. Подходит для интеграции в системы управления, панели контроля, PLC и другие устройства, требующие обратной связи о состоянии аппарата.

Технические характеристики

• Количество переключающих контактов: 1
• Нормально замкнутые (НЗ) контакты: отсутствуют
• Нормально разомкнутые (НО) контакты: отсутствуют
• Способ монтажа: монтаж сбоку - устанавливается параллельно корпусу автомата
• Тип подключения: винтовое - надёжное фиксирование проводов через зажимы

Устройство не имеет собственных рабочих контактов в классическом смысле - оно активируется механически при перемещении рычага автомата. Это значит, что сигнал возникает только тогда, когда выключатель меняет своё состояние.

Совместимость и монтаж

Контакт сигнальный левый для автоматических выключателей NXM-320(250) и NXM(LE)-320(250) (R) совместим только с моделями серии NXM(S) от CHINT. Монтировать его можно только на левой стороне корпуса автомата - правосторонние аналоги не подходят. Для установки необходимо:

• Выключить питание и убедиться, что автомат находится в положении “off”;
• Аккуратно защёлкнуть контакт в специальный паз на боковой стенке;
• Подключить провода к винтовым клеммам - максимальная площадь жилы до 2,5 мм2;
• Проверить механическую связь - контакт должен свободно переключаться при движении рычага автомата.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на комплектующие для распределительного оборудования. Однако не является самостоятельным устройством защиты - работает только в составе сертифицированного автоматического выключателя NXM-320(250) или NXM(LE)-320(250) (R).

Преимущества

• Простой и надёжный механизм - нет сложной электроники, которая может выйти из строя;
• Механическая синхронизация с состоянием автомата - сигнал всегда точен;
• Винтовое подключение обеспечивает долговечную фиксацию даже при вибрациях;
• Не требует внешнего питания - полностью пассивный элемент.

Ограничения применения

• Не поддерживается на других сериях автоматов - даже если они внешне похожи;
• Не предназначен для работы с токами выше 5 А - только для цепей управления и сигнализации;
• Не использовать во взрывоопасных средах - отсутствует взрывозащита;
• Не допускается установка на уже смонтированный автомат - требуется доступ к боковой поверхности до сборки шкафа.

Примеры использования

• Сигнализация отключения автомата на пульте управления станком;
• Передача состояния “выкл.” в систему SCADA для мониторинга энергооборудования;
• Логика аварийной остановки конвейера при срабатывании теплового реле;
• Индикация положения автомата на щите управления объекта.

Практические советы

• Выбирая этот контакт, проверьте, что ваш автомат именно NXM-320(250) или NXM(LE)-320(250) (R) - другие модели не поддерживают эту модель аксессуара;
• При монтаже в шкафу оставьте минимум 10–15 мм свободного места рядом с боковой поверхностью автомата - иначе контакт будет задевать соседние элементы;
• Используйте провода с медными жилами и качественной изоляцией - частые переключения могут вызывать микроскопические искры;
• Рекомендуется помечать провода, подключённые к этому контакту, чтобы отличать их от силовых цепей;
• Если нужен сигнал при включении - используйте правосторонний контакт; левый даёт сигнал только при отключении.
