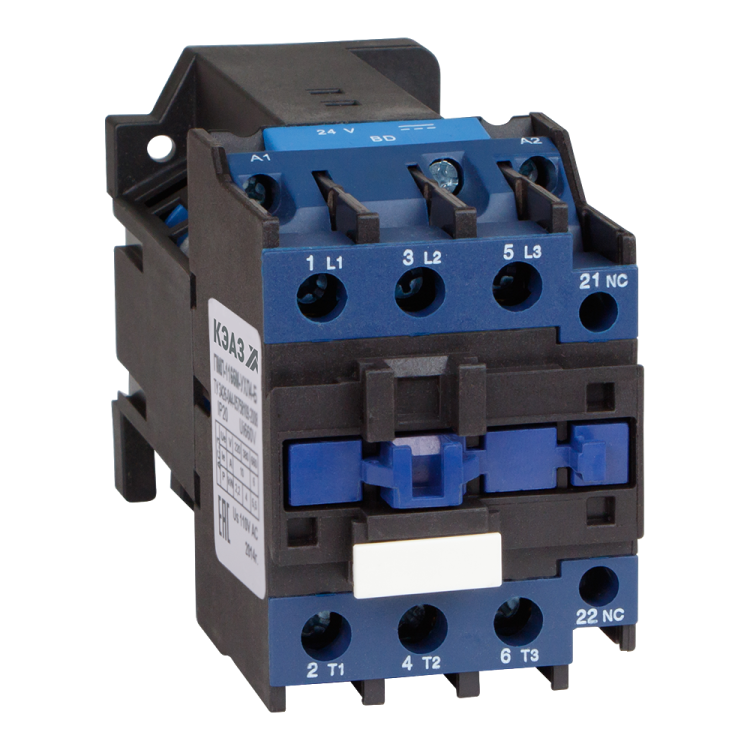

Контактор ПМЛ-1166М УХЛ4 Б 10А кат. 220В DC КЭАЗ 253181

Контактор ПМЛ-1166М-10А-220DC-УХЛ4-Б от КЭАЗ предназначен для коммутации цепей постоянного тока с нагрузкой до 10 А, особенно в системах автоматизации с управлением от источника 220 В DC. Этот контактный аппарат надёжно работает в условиях умеренного и холодного климата и монтируется на DIN-рейку.

Назначение и область применения

Контактор ПМЛ-1166М-10А-220DC-УХЛ4-Б используется для включения и отключения электрических цепей постоянного тока. Подходит для управления двигателями, нагревателями, освещением и другими устройствами с номинальной мощностью до 4 кВт. Часто применяется в промышленной автоматике: на конвейерах, насосных станциях, системах управления технологическим оборудованием.

Технические характеристики

• Тип: контактор, нереверсивный
• Род тока: постоянный (DC)
• Напряжение катушки управления: 220 В DC
• Номинальный ток главных контактов: 10 А
• Количество главных контактов: 3 нормально открытых (3NO)
• Количество вспомогательных контактов: 1 нормально открытый (1NO) + 1 нормально закрытый (1NC)
• Номинальная мощность электродвигателя: 4 кВт
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 1,5 мм2
• Способ монтажа: на DIN-рейку (35 мм)
• Климатическое исполнение: УХЛ4 - для работы при температуре от −40 C до +40 C
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли
• Нормативный документ: ТУ 3420-091-05758109-2016

Совместимость и монтаж

Контактор ПМЛ-1166М-10А-220DC-УХЛ4-Б совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте провода сечением не более 1,5 мм2 - большие жилы не войдут в зажимы. Напряжение на катушке должно быть строго 220 В постоянного тока; применение переменного тока или другого напряжения повредит устройство. Вспомогательные контакты можно использовать для сигнализации состояния или создания блокировочных цепей.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3420-091-05758109-2016. Степень защиты IP20 обеспечивает безопасность при установке внутри щитов - внешние части недоступны для случайного прикосновения. Однако из-за отсутствия герметичности не рекомендуется использование во влажных, запылённых или наружных помещениях без дополнительной защиты корпуса.

Преимущества

• Высокая механическая прочность и долгий срок службы благодаря качественной сборке КЭАЗ
• Чёткое и быстрое переключение за счёт оптимизированной катушки управления
• Удобный винтовой зажим - позволяет легко заменить провода без специнструментов
• Наличие вспомогательных контактов снижает необходимость в дополнительных модулях
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях зимой

Ограничения применения

• Не предназначена для работы в средах с высокой влажностью, пылью или агрессивными газами - степень защиты IP20 не обеспечивает герметичность
• Запрещено подключать напряжение выше 220 В DC или переменный ток - возможен выход из строя катушки
• Не подходит для частого включения/выключения свыше 600 циклов в час - это превышает допустимую механическую износостойкость
• Не рассчитан на работу с токами выше 10 А - перегрузка вызывает залипание контактов и перегрев

Примеры использования

• Управление двигателем постоянного тока 4 кВт в ленточном конвейере
• Переключение режима нагрева в термокамере с питанием от батарейного массива 220 В DC
• Автоматическое отключение светильников в распределительном шкафу по сигналу PLC
• Блокировка старта оборудования при открытии двери шкафа через замыкание вспомогательного NC-контакта

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - даже небольшое отклонение от 220 В DC может привести к отказу
• Затягивайте винты зажимов усилием рук, без применения инструментов - переусилие повредит пластиковые детали
• Если требуется защита от пыли и влаги, установите контактор ПМЛ-1166М-10А-220DC-УХЛ4-Б внутрь корпуса с классом защиты IP54+
• Для контроля состояния используйте вспомогательные контакты - они позволяют подключить индикацию или сигнал тревоги без дополнительных реле
• При замене аналога - убедитесь, что новый контакт имеет те же типы и количество контактов, иначе потребуется переделка схемы
