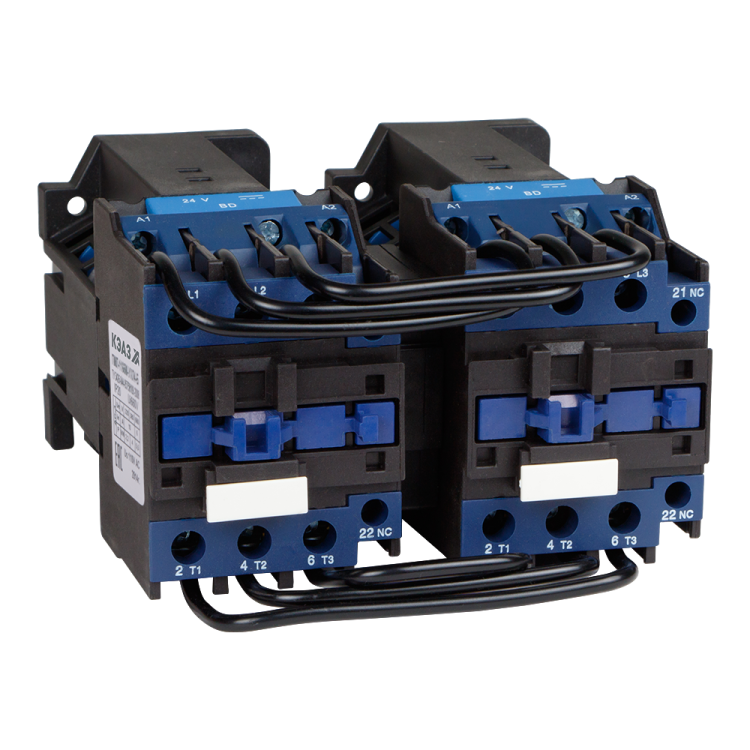

Контактор реверсивный ПМЛ-1566ДМ-16А-24DC-УХЛ4-Б-КЭАЗ - 253189

Контактор реверсивный ПМЛ-1566ДМ-16А-24DC-УХЛ4-Б от КЭАЗ предназначен для переключения направления вращения трёхфазных электродвигателей мощностью до 7,5 кВт. Управление осуществляется через катушку 24 В постоянного тока, что обеспечивает стабильную работу в условиях колебаний сети. Артикул 253189 соответствует сериям ПМЛ и РТЛ, применяемым в промышленной автоматике.

Назначение и область применения

Контактор реверсивный ПМЛ-1566ДМ-16А-24DC-УХЛ4-Б используется для изменения направления вращения электродвигателей в системах автоматического управления. Подходит для оборудования, где требуется частое реверсирование: конвейеры, насосы, лифты, станки с ЧПУ, подъёмники. Применяется в цепях переменного тока 380/400 В, управляемых сигналом постоянного тока 24 В.

Технические характеристики

• Тип: реверсивный контактор
• Род тока: постоянный (DC) - для катушки управления
• Напряжение катушки: 24 В DC
• Номинальный ток: 16 А
• Главные контакты: 3 нормально замкнутых (3NO) + 1 нормально разомкнутый (1NC)
• Вспомогательные контакты: 1 нормально открытый (1NO) + 1 нормально замкнутый (1NC)
• Номинальная мощность двигателя: 7,5 кВт
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Способ монтажа: на DIN-рейку 35 мм
• Климатическое исполнение: УХЛ4 - умеренный и холодный климат, с возможностью работы при температуре от −40 C до +40 C
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Нормативный документ: ТУ 3420-091-05758109-2016

Совместимость и монтаж

Контактор реверсивный ПМЛ-1566ДМ-16А-24DC-УХЛ4-Б монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2 - более толстые жилы не войдут в зажимы. Винтовые клеммы требуют затяжки усилием 0,4–0,5 Нм; переизбыток силы повредит контакт. Обязательно соблюдайте полярность при подключении катушки 24 В DC - неверная полярность не вызывает выход из строя, но контактор не будет работать.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3420-091-05758109-2016. Защита IP20 исключает доступ к токоведущим частям пальцами, но не защищает от попадания пыли и воды - установка допускается только внутри щитов. Серия ПМЛ прошла проверку на механическую прочность и долговечность при 1 млн операций. Работает в соответствии с ГОСТ Р 50030.4.1.

Преимущества

• Реверсивная схема позволяет управлять направлением вращения одним устройством - не нужны два отдельных контактора
• Катушка 24 В DC снижает риск помех в сложных электромагнитных средах по сравнению с переменным током
• Высокая надёжность контактов благодаря медному сплаву и двойной коммутационной системе
• Удобство монтажа на DIN-рейке - совместим со всеми типовыми шкафами управления
• Климатическое исполнение УХЛ4 позволяет использовать в неотапливаемых помещениях зимой

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• Запрещено использование вне закрытых щитов - степень защиты IP20 не предохраняет от влаги и пыли
• Не рассчитан на нагрузки выше 16 А - превышение тока приведёт к оплавлению контактов
• Не рекомендован для частоты включения свыше 1200 раз в час - высокий износ механизмов
• Не работает с переменным током на катушке - подача 24 В AC вызовет гул и перегрев

Примеры использования

• Конвейерная лента с функцией обратного хода
• Циркулярная пила с реверсом для смены направления распила
• Грузовой лифт с автоматическим возвратом
• Насосная станция с продувкой трубопровода
• Автоматический станок с изменением направления движения стола

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В DC, а не 24 В AC
• Используйте фланцевые клеммы или наконечники для многожильных проводов - так надёжнее
• При сборке реверсивной схемы обязательно предусмотрите блокировку между прямыми и обратными контактами - чтобы избежать короткого замыкания
• Для длительной службы контролируйте нагрев корпуса - если контактор сильно греется, проверьте плотность затяжки клемм и наличие перегрузки
• Замена происходит без демонтажа всей системы - достаточно вытащить контактор из рейки и вставить новый
