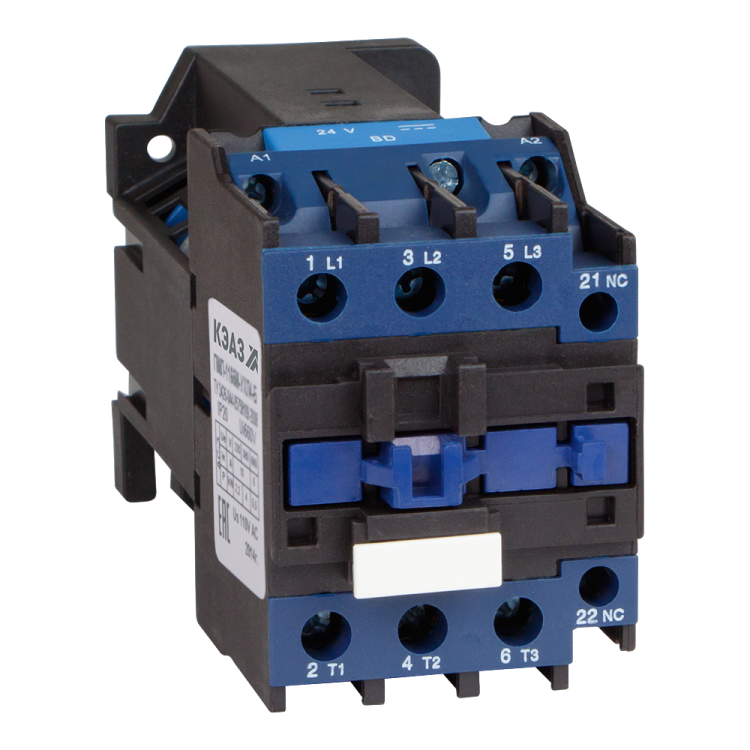

Контактор ПМЛ-2166М УХЛ4 Б 25А кат. 24В DC КЭАЗ 246151

Контактор ПМЛ-2166М-25А-24DC-УХЛ4-Б от КЭАЗ - это надёжный электромагнитный контактатор постоянного тока на 24 В, рассчитанный на коммутацию нагрузки до 25 А. Подходит для управления двигателями мощностью до 11 кВт, монтируется на DIN-рейку и применяется в промышленной автоматике, особенно там, где требуется устойчивость к перепадам температур и влажности.

Назначение и область применения

Контактор ПМЛ-2166М-25А-24DC-УХЛ4-Б предназначен для включения и отключения электрических цепей с высокой частотой операций. Он используется для запуска и остановки электродвигателей переменного тока, а также для управления другими потребителями: насосами, вентиляторами, нагревательными элементами, светильниками и системами АВР.

Области применения: промышленные станки, конвейеры, лифты, крановые установки, системы отопления и вентиляции, оборудование с требованием к долговечному и бесшумному переключению.

Технические характеристики

• Тип: электромагнитный контактатор
• Род тока управления: постоянный (DC)
• Напряжение катушки: 24 В DC
• Номинальный ток главных контактов: 25 А
• Число замыкающих главных контактов: 3 (НО)
• Число размыкающих главных контактов: 0
• Число вспомогательных контактов: 1 НО + 1 НЗ
• Номинальная мощность двигателя: 11 кВт (при напряжении 380 В AC)
• Подключение: винтовые зажимы
• Максимальное сечение провода: 4 мм2
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Исполнение: нереверсивное
• Климатическое исполнение: УХЛ4 (работает при температурах от −40C до +40C, допускает повышенную влажность)
• Способ монтажа: на DIN-рейку 35 мм
• Нормативный документ: ТУ 3420-091-05758109-2016

Совместимость и монтаж

Контактор ПМЛ-2166М-25А-24DC-УХЛ4-Б совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте медные однопроволочные или многожильные кабели с зачищенной жилой длиной около 8–10 мм. Максимальное сечение - 4 мм2; более толстый провод не поместится в зажимы.

Не рекомендуется использовать с кабелями из алюминия - возможна плохая фиксация и перегрев. Катушка работает исключительно от постоянного тока 24 В - применение переменного тока повредит устройство.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3420-091-05758109-2016 и прошел сертификацию на соответствие нормам безопасности для промышленного оборудования. Степень защиты IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям внутри корпуса, однако сам аппарат не герметичен - не устанавливайте его во влажных помещениях без дополнительной защиты (например, в распределительном щите с уровнем IP54+).

Преимущества

• Высокая механическая износостойкость - способен выдерживать до 1 млн операций включения/выключения
• Низкий уровень шума при работе благодаря оптимизированной конструкции магнитной системы
• Удобный доступ к контактам для обслуживания и диагностики
• Готовый комплект вспомогательных контактов (1 НО + 1 НЗ) позволяет реализовать базовые схемы управления без внешних модулей
• Климатическое исполнение УХЛ4 делает его пригодным для работы в холодных условиях - например, на открытых площадках или в неотапливаемых цехах

Ограничения применения

• Не предназначен для реверса двигателей - для этого нужен двойной контактатор или специальный реверсивный блок
• IP20 не защищает от брызг, пыли и влаги - нельзя устанавливать вне закрытых щитов
• Не работает с переменным током на катушке - использование 24 В AC вызывает перегрев и выход из строя
• Максимальное сечение кабеля - 4 мм2; большие провода необходимо удлинить через переходники или клеммники
• Не рекомендован для частых пусков свыше 60 раз в час - риск перегрева контактов

Примеры использования

• Управление трехфазным асинхронным двигателем 11 кВт на конвейере в пищевой промышленности
• Автоматический запуск вентиляционной установки при достижении заданной температуры
• Переключение питания между основным и резервным источником в системе АВР
• Управление тепловой завесой в торговом центре с помощью термореле 24 В DC

Практические советы

• Выбирая аналоги, обращайте внимание на тип катушки - здесь важно именно 24 В DC, а не 24 В AC или 220 В AC
• Проверьте наличие свободного места на DIN-рейке перед установкой - контактомер занимает порядка 4 модулей (≈72 мм)
• Для длительной службы регулярно проверяйте затяжку винтов - они могут ослабнуть после нескольких сотен циклов
• Если планируете использовать в среде с высокой вибрацией, дополнительно зафиксируйте контакттер ПМЛ-2166М-25А-24DC-УХЛ4-Б хомутиком или пластиковым креплением
• При использовании с PLC или контроллером убедитесь, что выходной ток устройства достаточен для возбуждения катушки (обычно ≥100 мА)
