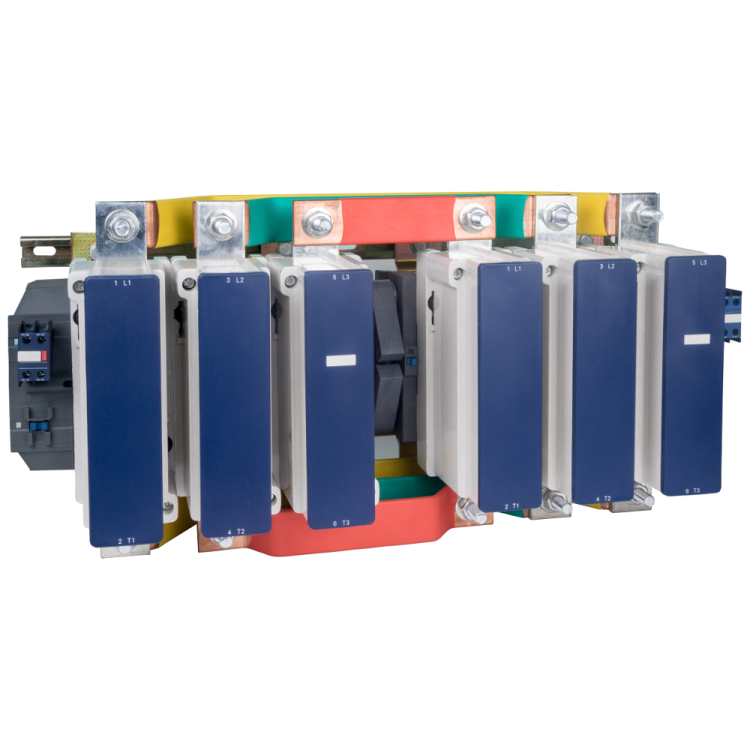

Контактор реверсивный ПМЛ-9500-630А-220AC-УХЛ4-Б-КЭАЗ - 252119

Контактор реверсивный ПМЛ-9500-630А-220В-УХЛ4-Б от КЭАЗ предназначен для дистанционного управления трёхфазными асинхронными двигателями: запуска, остановки и реверса. Этот контактный аппарат используется в стационарных системах автоматизации, где требуется надёжная коммутация больших токов - например, на конвейерах, насосных станциях или металлорежущих станках.

Назначение и область применения

Контактор реверсивный ПМЛ-9500-630А-220В-УХЛ4-Б применяется в цепях управления электроприводами с короткозамкнутым ротором. Он позволяет безопасно переключать направление вращения двигателя, управляя двумя параллельными группами силовых контактов. Подходит для работы в сетях переменного тока 50–60 Гц, напряжением до 660 В. Часто используется в сочетании с тепловыми реле РТЛ для защиты двигателей от перегрузок и обрыва фазы.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 220 В
• Номинальный ток: 630 А
• Номинальная мощность: 335 кВт
• Количество главных контактов: 3 нормально замкнутых (НО), 1 нормально разомкнутый (НЗ)
• Количество вспомогательных контактов: 1 НО, 1 НЗ - используются для сигнализации и блокировок в схеме управления
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённой среде
• Исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, с возможностью эксплуатации при температуре от −40 C до +40 C

Совместимость и монтаж

Контактор реверсивный ПМЛ-9500-630А-220В-УХЛ4-Б монтируется исключительно на монтажную плату или жестко закреплённую панель. Для правильной сборки необходимо соблюдать шаг крепления и использовать болты соответствующего класса прочности. Винтовые зажимы позволяют подключить провода сечением до 95 мм2. Обязательно используйте два таких контактора в паре - один для прямого, второй для реверсивного вращения - с механической и/или электрической блокировкой, чтобы предотвратить одновременное включение.

Безопасность и стандарты

Контактор серийно выпускается КЭАЗ в соответствии с требованиями ГОСТ Р МЭК 60947-4-1. Применение в составе системы управления с тепловыми реле РТЛ обеспечивает соответствие нормам безопасности по защите от перегрузок. Отсутствие степени защиты IP00 требует обязательного размещения внутри распределительного щита или другого герметичного кожуха, особенно в помещениях с пылью, влагой или риском случайного прикосновения.

Преимущества

• Высокая коммутационная способность - выдерживает токи до 630 А, что делает его подходящим для крупных промышленных двигателей
• Наличие вспомогательных контактов упрощает реализацию схем автоблокировки и сигнализации состояния
• Конструкция с винтовыми зажимами обеспечивает надёжное соединение даже при многократном обслуживании
• Климатическое исполнение УХЛ4 позволяет использовать устройство в неотапливаемых помещениях и на открытых площадках при условии защиты от осадков

Ограничения применения

• Не допускается использование вне защитного корпуса - степень защиты IP00 не защищает от пыли, влаги и прикосновений
• Не предназначен для частого включения-выключения более 600 раз в час - высокая механическая нагрузка снижает срок службы
• Требуется принудительная блокировка между двумя контактными группами при реверсе - иначе возможен короткий замыкание между фазами
• Не работает с постоянным током - только с переменным током 50/60 Гц

Примеры использования

• Реверсивный привод конвейера в пищевой промышленности
• Подъёмник или лебёдка с изменяемым направлением движения
• Циркулярная пила с функцией реверса для удаления опилок
• Насосная станция с переключением между основным и резервным насосом

Практические советы

• При монтаже проверьте плотность затяжки винтов - слабый контакт вызывает нагрев и выход из строя
• Обязательно используйте блокировочные контакты (например, НЗ вспомогательных контактов одного контактора в цепи катушки второго) для предотвращения одновременной активации
• Для увеличения срока службы рекомендуется устанавливать гашение дуги (RC-цепочку) на катушку управления, особенно при частых срабатываниях
• Убедитесь, что посадочное место на панели точно соответствует габаритам ПМЛ-9500 - отклонение в 1–2 мм может нарушить контакт с шинами
• Проверяйте состояние контактов каждые 6–12 месяцев - при работе на максимальных токах возможен износ поверхности
