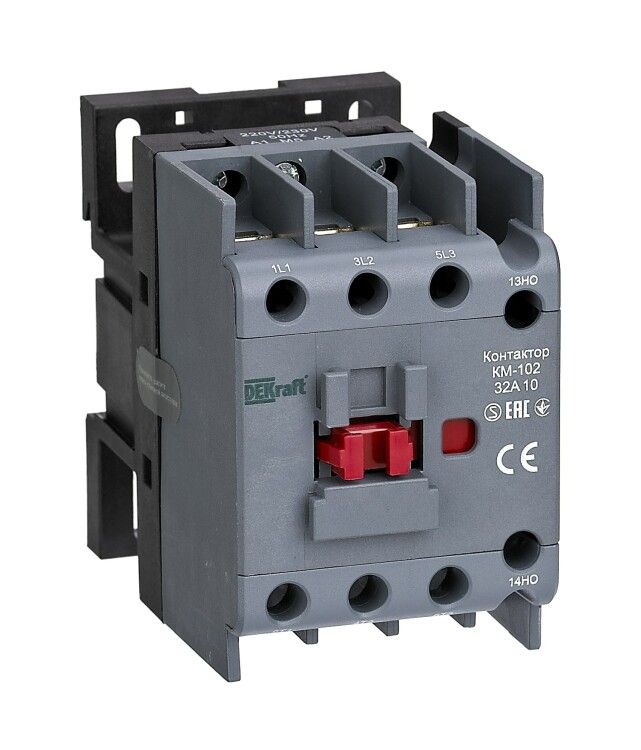

Контактор КМ-102 32А кат. 36В AC 1НО AC-3 AC-4 DEKraft 22099DEK APC

Контактор 32А 36В АС3 АС4 1НО КМ-102 от DEKraft - это компактное устройство для дистанционного включения и отключения нагрузки до 32 А в цепях переменного тока. Подходит для автоматизации оборудования с управлением через слабые сигналы 36 В. Артикул 22099dek обеспечивает совместимость с типовыми решениями на базе серии КМ-102.

Назначение и область применения

Контактор 32А 36В АС3 АС4 1НО КМ-102 предназначен для частого включения и выключения электрических нагрузок: асинхронных двигателей, осветительных систем, конденсаторных батарей. Управление осуществляется через цепь управления 36 В переменного тока, что позволяет использовать его в системах с низковольтной логикой - например, в PLC, реле времени или кнопочных постах. Применяется в промышленном оборудовании, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Номинальный ток: 32 А (при AC3 и AC4)
• Напряжение управления: 36 В переменного тока (AC)
• Коммутируемая мощность: до 15 кВт
• Количество нормально открытых контактов: 1
• Тип тока: переменный (AC) - для силовой цепи; управляющая катушка работает только на переменном токе
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не от пыли и воды
• Способ монтажа: на печатную плату (PCB) - не требует DIN-рейки, фиксируется пайкой или гнездовым разъёмом
• Подключение силовой цепи: винтовые зажимы - надёжное соединение с проводами до 4 мм2

Совместимость и монтаж

Контактор 32А 36В АС3 АС4 1НО КМ-102 рассчитан на монтаж на печатную плату, поэтому он несовместим с классическими DIN-рейками. Для установки требуется свободное место на плате и доступ к контактным площадкам. Пайка должна выполняться с соблюдением температурного режима - перегрев выводов может повредить изоляцию катушки. Максимальный момент затяжки винтов - 0,5 Нм. Не используйте инструменты с острыми кромками при работе с корпусом - есть риск повреждения пластиковой оболочки.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов переменного тока. Сертифицирован для работы в условиях промышленного электрооборудования. Отсутствие защиты от пыли и влаги (IP20) делает его непригодным для открытых площадок, сырых помещений или мест с высоким уровнем запылённости. Для безопасной эксплуатации рекомендуется размещать его внутри закрытых щитов.

Преимущества

• Высокая долговечность при частых включениях - до 1 млн операций
• Низкий уровень шума при срабатывании благодаря оптимизированной катушке
• Устойчивость к кратковременным перегрузкам - способен выдерживать пусковые токи двигателей
• Простая замена - одинаковые габариты во всей серии КМ-102
• Экономичное управление - низкая потребляемая мощность катушки (менее 5 Вт)

Ограничения применения

• Не применяется в цепях постоянного тока - катушка рассчитана только на 36 В переменного тока
• Запрещено использование вне закрытых щитов из-за низкой степени защиты IP20
• Не подходит для реверсивных схем - отсутствуют дополнительные контакты и механическая блокировка
• Нельзя монтировать на DIN-рейку - отсутствуют крепёжные зацепы
• Работает только с медными проводниками - несовместим с алюминием

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения через контроллер с выходом 36 В AC
• Включение группы светодиодных светильников в производственном цехе по расписанию
• Коммутация батареи конденсаторов для компенсации реактивной мощности в малых ТП
• Автоматическое отключение нагревательного элемента после завершения технологического цикла

Практические советы

• При проектировании платы учтите посадочные размеры - контакты расположены с шагом 12,5 мм
• Для увеличения срока службы подключайте предохранители на входе силовой цепи - рекомендовано F 40 A
• Не забывайте проверять плотность затяжки винтов при первом обслуживании - возможна усадка провода
• Если нужна защита от внешних воздействий - устанавливайте контактор 32А 36В АС3 АС4 1НО КМ-102 в герметичный корпус с вентиляцией
• При использовании в системах с частыми включениями - регулярно проверяйте состояние контактов на окисление
