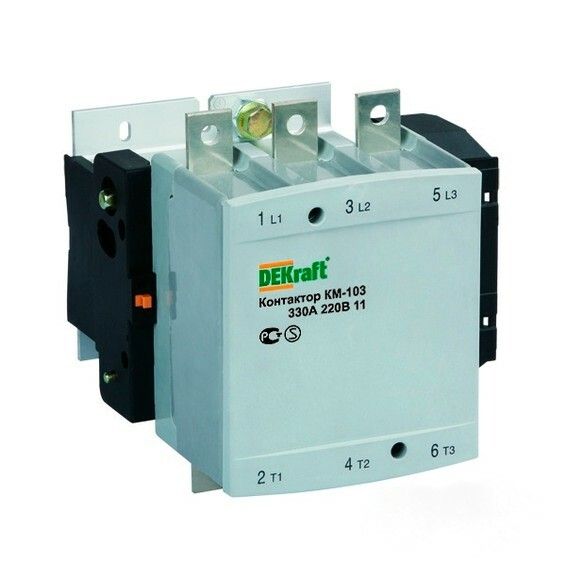

Контактор КМ-103 400А кат. 220В AC 1НО+1НЗ AC-3 DEKraft 22162DEK APC

Контактор КМ-103 от DEKraft - устройство для дистанционного включения и отключения электродвигателей и других мощных нагрузок в цепях переменного тока. Модель рассчитана на ток 400 А, управление осуществляется через катушку 220 В AC, а компактный монтаж на плату позволяет использовать его в распределительных щитах и пультах управления.

Назначение и область применения

Контактор КМ-103 предназначен для частых операций включения и выключения нагрузок, особенно асинхронных двигателей. Подходит для систем автоматизации: конвейеры, насосы, вентиляторы, компрессоры, станки с ЧПУ. Коммутирует нагрузки до 200 кВт в сетях до 690 В переменного тока. Управление происходит через внешний сигнал на катушку - например, от кнопочного поста, термореле или PLC.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение управления: 220 В AC
• Номинальный ток: 400 А (по классу AC-3)
• Коммутируемая мощность: до 200 кВт
• Число полюсов: 3
• Дополнительные контакты: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Подключение: винтовые зажимы
• Исполнение: нереверсивное
• Корпус: металлический, защищает внутренние механизмы
• Способ монтажа: на DIN-рейку или монтажную плату
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Соответствие стандарту: ГОСТ 50030.5.1

Совместимость и монтаж

Контактор КМ-103 устанавливается на стандартную DIN-рейку шириной 35 мм или фиксируется на монтажной плате с помощью крепёжных отверстий. Для подключения силовых проводов используются винтовые зажимы - рекомендуется затягивать моментом 1–1,5 Нм, чтобы избежать перегрева. Управляющая катушка подключается к цепи управления 220 В AC - важно соблюдать полярность только при постоянном токе, здесь она не важна. Дополнительные контакты (например, блокировочные или сигнализационные) не входят в комплект - их можно заказать отдельно как приставки КМ-103/... .

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ 50030.5.1, что гарантирует надёжность и безопасность при работе в промышленных условиях. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - не применяйте в сырых, пыльных или наружных помещениях без дополнительной защиты корпуса. Климатическое исполнение УХЛ4 позволяет использовать изделие в холодных цехах, на складах и в неотапливаемых помещениях.

Преимущества

• Высокая коммутационная способность - выдерживает до 1 млн операций в режиме AC-3
• Устойчивость к импульсным перегрузкам благодаря качественным контактам
• Компактные габариты позволяют экономить место в шкафах управления
• Работает с типовыми управляющими сигналами - совместим с большинством контроллеров и реле
• Простая замена - конструкция стандартизирована, аналоги легко найти

Ограничения применения

• Не предназначен для работы в средах с высокой запылённостью, влагой или химическими парами - IP20 недостаточно
• Не подходит для реверсивных схем - для этого нужны два контактора или специальные модели
• Дополнительные контакты не встроены - требуют отдельного приобретения
• Не используется в цепях постоянного тока - катушка рассчитана исключительно на 220 В AC
• Не следует применять в условиях частых ударных нагрузок или сильной вибрации без демпферов

Примеры использования

• Автоматический пуск крупногабаритного воздушного компрессора в цеху
• Управление насосной группой в системе водоснабжения
• Коммутация нагревательных элементов в термических камерах
• Включение/выключение конвейерной ленты в пищевой промышленности
• Интеграция в пульт управления станка с использованием PLC и кнопок “Пуск” / “Стоп”

Практические советы

• При монтаже проверьте соответствие сечения провода - для 400 А требуется медный провод минимум 95 мм2
• Обязательно используйте тепловое реле или электронный защитный модуль - контактор не имеет встроенной перегрузочной защиты
• При установке на рейку следите, чтобы он плотно защёлкивался - слабый контакт вызывает перегрев
• Для длительной работы в условиях колебаний напряжения выбирайте модель с широким диапазоном срабатывания катушки (указано в datasheet)
• При замене старого контактора сверьте не только ток, но и габариты - КМ-103 может отличаться от аналогов по форме крепления
• Не забудьте подписать цепь управления - это ускорит диагностику при аварии
