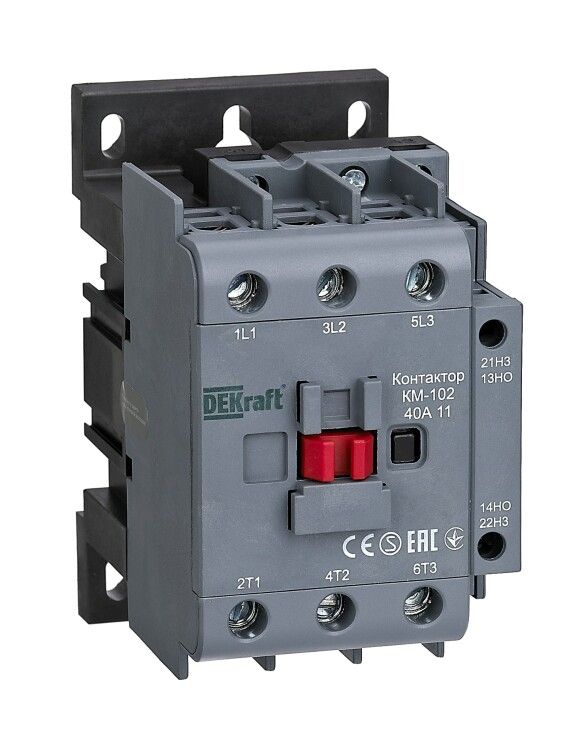

Контактор КМ-102 40А кат. 48В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22319DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузок до 40 А в сетях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, питается от 48 В постоянного или переменного тока.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электрических нагрузок. Он используется в системах автоматизации для запуска и останова асинхронных двигателей, коммутации осветительных цепей и переключения конденсаторных батарей. Применяется в промышленном оборудовании, станках, конвейерах, системах вентиляции и других устройствах, где требуется надёжная коммутация силовых цепей.

Технические характеристики

• Номинальный ток: 40 А (по классу AC-3 и AC-4)
• Напряжение управления: 48 В переменного или постоянного тока
• Коммутируемая мощность: 18,5 кВт (AC-3), 7,5 кВт (AC-4)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип тока: переменный (AC) / постоянный (DC)
• Исполнение: нереверсивное - управление одним направлением
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ подключения силовой цепи: винтовые зажимы
• Способ монтажа: на DIN-рейку (стандарт 35 мм)

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 10 мм2. Управляющая катушка рассчитана на 48 В AC/DC - важно соблюдать соответствие напряжения управления. Дополнительные контакты (1НО+1НЗ) доступны для сигнализации состояния или построения интерлоков. Не требует внешнего теплоотвода при работе в пределах номинала.

Безопасность и стандарты

Контактор соответствует требованиям к безопасности для оборудования низкого напряжения. IP20 обеспечивает защиту от случайного прикосновения к токоведущим элементам, но не защищает от пыли и влаги - не применяйте в сырых или пыльных средах без дополнительной защиты. Произведён в соответствии с международными стандартами IEC 60947-4-1.

Преимущества

• Универсальное питание катушки - работает как от переменного, так и от постоянного тока 48 В
• Чёткая комбинация контактов: один НО и один НЗ позволяют реализовать базовые схемы управления и сигнализации
• Надёжные винтовые зажимы - минимизируют риск ослабления соединений при вибрации
• Компактный размер и стандартизированный монтаж на DIN-рейку - удобны для сборки щитов

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или агрессивной среды из-за степени защиты IP20
• Не поддерживает реверс - нельзя использовать для изменения направления вращения двигателя без внешней схемы
• Рассчитан на максимальное напряжение 690 В - не применять в сетях выше этого значения
• Не имеет встроенного теплозащитного отключения - для защиты двигателей нужен отдельный тепловое реле

Примеры использования

• Управление насосом в системе водоснабжения через PLC с сигналом 48 В DC
• Включение группы светодиодных светильников в производственном помещении
• Подключение конденсаторной батареи для компенсации реактивной мощности
• Автоматическое отключение станка после завершения цикла по сигналу с датчика

Практические советы

• Проверьте совпадение напряжения управления (48 В) перед подключением - неверное напряжение повредит катушку
• При использовании в вибрирующих средах затяните винтовые зажимы с усилием, указанным в документации
• Для увеличения срока службы не перегружайте контактор - рабочий ток должен быть ниже 40 А
• Если требуется защита от пыли и влаги - используйте герметичные корпуса или установите контактор внутри шкафа с IP54+
• Контактор КМ-102 от DEKraft совместим с большинством стандартных DIN-рейковых щитов - проверьте свободное место перед монтажом
