Пускатель магнитный 80А катушка управления 24В DС 1НО+1НЗ LC1D - LC1D80BD APC

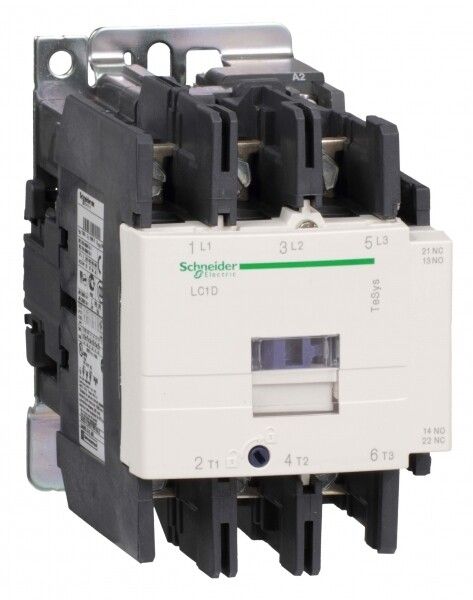

Контактор TeSys LC1D80BD Schneider Electric - устройство для дистанционного включения и отключения трёхфазной нагрузки, предназначенное для частых операций в системах автоматизации. Устройство оснащено встроенным ограничителем перенапряжений и подходит для монтажа на DIN-рейку, обеспечивает надёжное управление двигателями до 37 кВт.

Назначение и область применения

Контактор TeSys LC1D80BD используется для коммутации трёхфазных электродвигателей, нагревательных элементов, конвейеров, насосов и другого оборудования с частыми включениями. Подходит для систем автоматического управления, где требуется надёжное и долговечное переключение силовых цепей. Применяется в промышленности, на заводах, в логистических комплексах и объектах ЖКХ.

Технические характеристики

• Номинальный ток: 80 А (при AC-3 - для управления электродвигателями)
• Количество полюсов: 3
• Тип тока управления: постоянный (DC), 24 В
• Вспомогательные контакты: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Номинальная мощность двигателя: 37 кВт
• Максимальное сечение кабеля: 50 мм2
• Способ подключения: винтовые зажимы
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +60 C, устойчив к повышенной влажности
• Тип исполнения: нереверсивный - не позволяет менять направление вращения двигателя
• Защита: встроенное ограничение перенапряжений на катушке управления
• Монтаж: на DIN-рейку или монтажную плату

Совместимость и монтаж

Контактор TeSys LC1D80BD совместим со всеми стандартными DIN-рейками типа TS35. Для установки достаточно защёлкнуть корпус на рейке - фиксация происходит без инструментов. Подключение силовых проводов осуществляется через винтовые зажимы: затягивать необходимо моментом 1,5–2,0 Нм, чтобы избежать перегрева или повреждения жил. Вспомогательные контакты доступны для подключения цепей управления, сигнализации или блокировок. Совместим с реле времени, термореле и другими модулями серии TeSys.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC/EN 60947-4-1 (для силовых контакторов) и IEC/EN 60947-5-1 (для вспомогательных контактов). Встроенный ограничитель перенапряжений защищает катушку от импульсных скачков напряжения, что снижает риск выхода устройства из строя при работе в сетях с помехами. Соответствие стандартам гарантирует безопасность при эксплуатации в соответствии с требованиями ГОСТ Р 50030.4.1 и Европейского директивного законодательства.

Преимущества

• Высокая механическая износостойкость - до 10 млн операций
• Электрическая износостойкость - до 1 млн включений при rated load
• Широкий выбор аксессуаров: дополнительные контакты, временные реле, тепловые реле, блокировки
• Надёжная работа при колебаниях напряжения +-10% от 24 В DC
• Простота замены - совместим с другими контактами серии TeSys D

Ограничения применения

• Не предназначена для работы в условиях прямого попадания воды, пыли или агрессивных сред - степень защиты IP20 требует установки в закрытом щите
• Не подходит для реверсивных схем - для изменения направления вращения нужен двойной контактор или реверсивный пускатель
• Напряжение катушки 24 В DC исключает использование с переменным током - нельзя подключать к 24 В AC
• Максимальное сечение кабеля 50 мм2 - не поддерживает более крупные провода без переходника

Примеры использования

• Управление трехфазным двигателем воздуходувки в системе вентиляции
• Включение конвейерной ленты в пищевой промышленности
• Автоматический запуск насоса по сигналу от датчика уровня
• Переключение группы светильников в производственном помещении

Практические советы

• При монтаже проверьте соответствие сечения кабеля и момента затяжки винтов - недостаточное усилие вызывает нагрев, избыточное - повреждает зажим
• Для продления срока службы используйте дополнительные тепловые реле (например, LR2D) при работе с двигателями близко к пределу 37 кВт
• Подключайте цепь управления через фильтр или оптопару, если источник питания имеет значительные помехи
• Проверяйте наличие напряжения 24 В DC перед включением - отсутствие питания катушки не позволит включить контактор даже при наличии нагрузки
• При замене старого контактора - сверьте номер модели: LC1D80BD - точная аналогичная замена для других изделий серии TeSys D
