Контактор ESB100-40N-06 модульный (100А АС-1, 4НО), катушка 230В AC/DC | 1SAE661111R0640 ABB

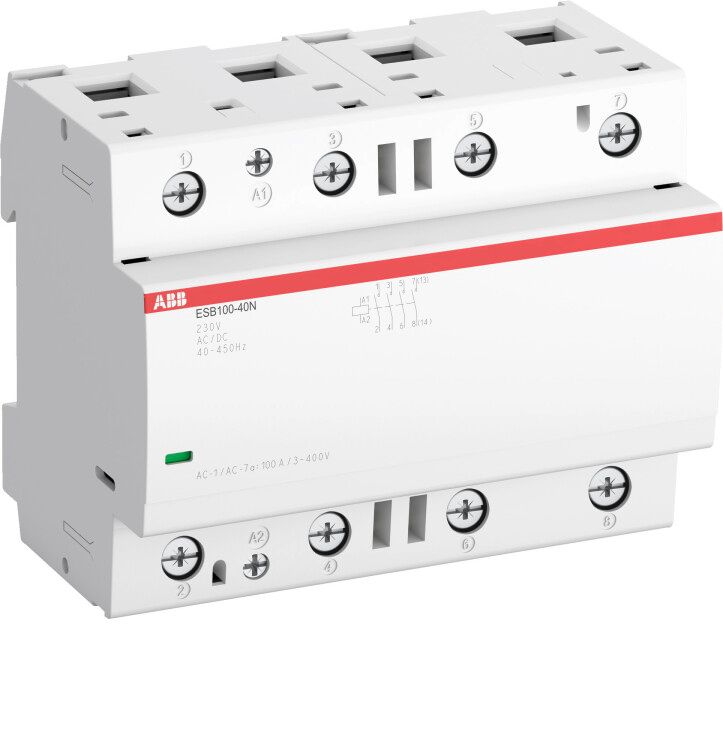

Контактор модульный ABB ESB100-40N-06 - устройство для дистанционного включения и выключения мощных нагрузок до 100 А, управляемое сигналом 230 В переменного или постоянного тока. Подходит для автоматизации систем освещения, нагревательных элементов, насосов и промышленного оборудования на базе DIN-рейки.

Назначение и область применения

Контактор модульный ABB ESB100-40N-06 используется для коммутации силовых цепей при помощи слаботочных управляющих сигналов. Он позволяет безопасно включать и отключать нагрузки, которые нельзя управлять напрямую через кнопки, термореле или PLC. Применяется в системах автономного управления, автоматических линиях, тепловых щитах, системах кондиционирования и промышленном оборудовании. Особенно эффективен там, где требуется частое включение/выключение без износа механических контактов.

Технические характеристики

• Номинальный рабочий ток: 100 А (класс АС-1 - активные нагрузки, такие как ТЭНы)
• Напряжение катушки управления: 230 В AC/DC - работает как от сети 230 В, так и от постоянного тока такого же значения
• Число силовых полюсов: 4 - каждый полюс способен коммутировать фазу или проводник
• Число нормально открытых контактов: 4 - все контакты замыкаются при подаче питания на катушку
• Рабочее напряжение нагрузки: 220–400 В - подходит для однофазной и трехфазной сетей
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого шкафа
• Тип подключения: зажимные винтовые клеммы - надёжное соединение с проводами до 25 мм2
• Способ монтажа: на DIN-рейку 35 мм - совместим со всеми стандартными шкафами
• Глубина установки: 58 мм - компактный размер для плотной сборки
• Количество модулей DIN: 6 - занимает 6 стандартных единиц ширины
• Исполнение: нереверсивное - не предназначен для изменения направления вращения двигателей
• Поддерживает установку дополнительных модулей: сигнализационные контакты, RC-цепочки, расширители

Совместимость и монтаж

Контактор ABB ESB100-40N-06 легко монтируется на стандартную DIN-рейку. Для подключения используйте провода сечением до 25 мм2 - они фиксируются винтовыми зажимами без необходимости предварительной опрессовки. Убедитесь, что контактные площадки чистые и затянуты моментом 0,5–0,7 Нм. Монтаж возможен в любом положении, но рекомендовано горизонтальное расположение для лучшей теплоотдачи. Обязательно соблюдайте минимальные зазоры между соседними аппаратами - особенно при высокой температуре окружающей среды.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и имеет сертификаты CE. Защита от перенапряжений встроена в катушку - снижает риск повреждения при скачках напряжения в сети. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, однако не защищает от внешней среды - использование вне электрощита запрещено.

Преимущества

• Управление от AC/DC - гибкость в выборе источника сигнала: можно использовать как переменный ток от сети, так и постоянный от PLC или контроллера
• Низкое энергопотребление катушки - экономичнее аналогов с большими потерями
• Бесшумная работа - отсутствие вибраций и гудения даже при длительной работе
• Встроенная защита от импульсных перенапряжений - продлевает срок службы катушки и снижает риск отказов
• Поддержка аксессуаров - возможность добавить вспомогательные контакты, индикацию состояния или фильтры помех

Ограничения применения

• Не предназначен для коммутации индуктивных нагрузок свыше класса АС-1 - не используйте для управления двигателями без дополнительных мер (например, RC-фильтров)
• IP20 - нельзя применять во влажных, пыльных или агрессивных средах без герметичного корпуса
• Нереверсивное исполнение - исключает возможность переключения направления вращения двигателя
• Максимальная частота включения - не более 1200 раз в час при номинальной нагрузке; при частом использовании проверяйте температуру контактов

Примеры использования

• Автоматическое включение системы отопления по сигналу термостата
• Управление группой ТЭНов в бойлере через PLC
• Коммутация светильников в крупногабаритных помещениях
• Включение насосов в системах водоснабжения по уровню воды
• Обеспечение удалённого отключения оборудования при аварии

Практические советы

• Выбирайте этот контактор, когда нужна надёжная коммутация больших токов с малым энергопотреблением управления - он лучше, чем реле, при токах выше 30 А
• При использовании с DC-управлением убедитесь, что источник стабилен - колебания напряжения ниже 85 % от 230 В могут вызвать отпускание якоря
• Для долгой работы в условиях частых включений - добавьте RC-цепочку на выходы, чтобы снизить дуговое воздействие на контакты
• Проверяйте посадочный диаметр проводов - зажимы рассчитаны на 0,2–25 мм2; слишком толстый провод не войдёт, слишком тонкий - плохо зажмётся
• При установке нескольких контакторов рядом - оставляйте минимум 10 мм свободного пространства для вентиляции
• Помните: ABB ESB100-40N-06 - это не автоматический выключатель! Он не защищает от перегрузок и КЗ - обязательно используйте вместе с предохранителем или автоматом
